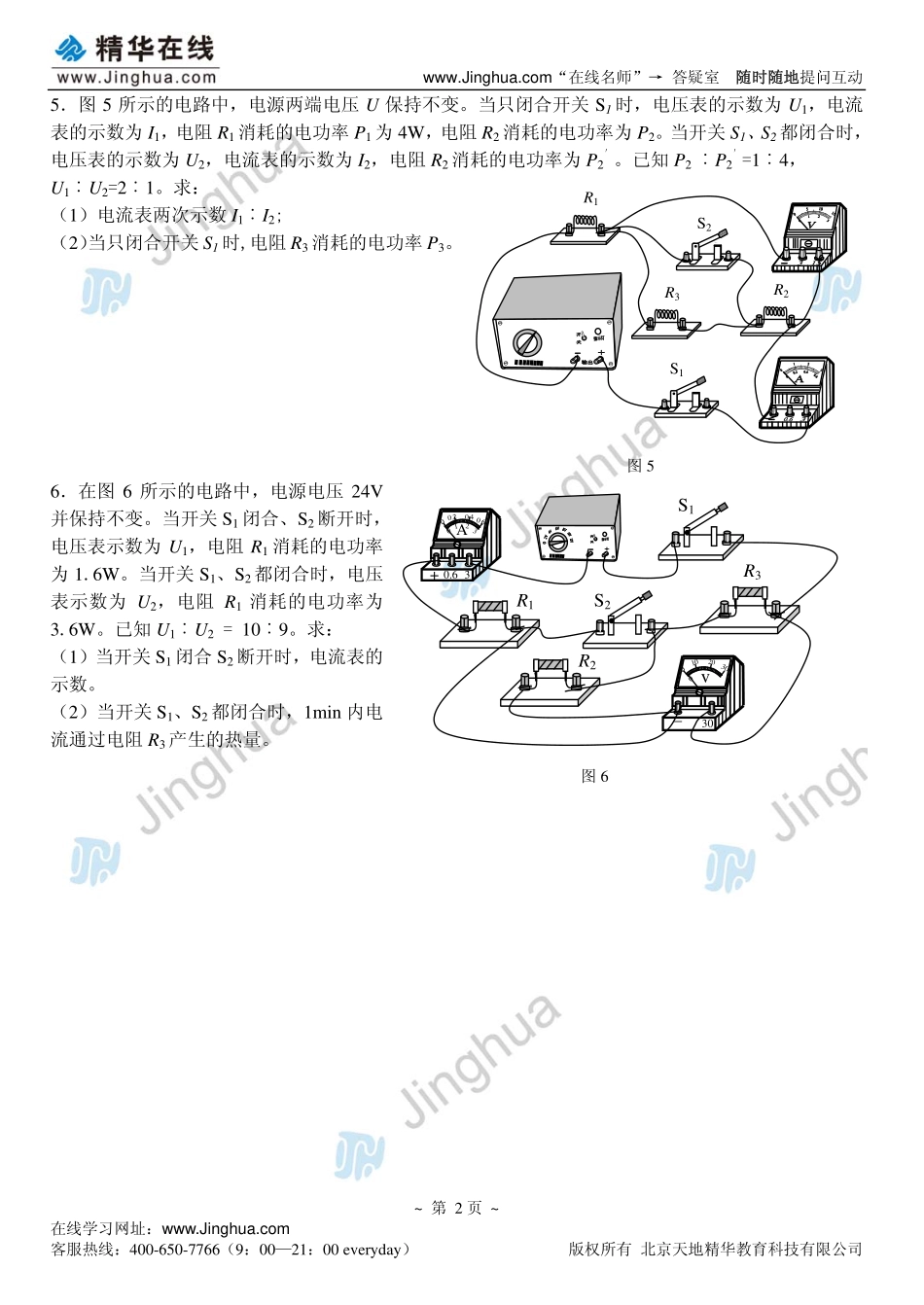

网络课程内部讲义实物图的电学综合计算教师：阮红爱护环境，从我做起，提倡使用电子讲义www.Jinghua.com“在线名师”→资料室免费资料任你下载~第1页~在线学习网址：www.Jinghua.com客服热线：400-650-7766（9：00—21：00everyday）版权所有北京天地精华教育科技有限公司图3R1LR2S2S1第7讲实物图的电学综合计算1．如图1所示，电源电压U=12V不变，小灯泡L的额定电压为6V。闭合开关S，当滑动变阻器R的滑片P移至中点时，小灯泡L正常发光；当滑片P移至最左端时，小灯泡L的实际功率为4W。则小灯泡的额定功率和滑动变阻器的最大阻值分别为A．9W4ΩB．4W4ΩC．9W8ΩD．4W8Ω2．(多选)将如图2所示的电路，电源电压不变，灯丝电阻不受温度影响，闭合开关S，当滑动变阻器的滑片P从中点向A端移动过程中，下列说法正确的是A．电流表示数变小B．电压表示数变小C．电压表示数变大D．小灯泡亮度变暗3．(多选)如图3所示电路，电源两端电压不变，设灯的电阻不随温度变化。当开关S1、S2都闭合时，灯L正常发光，R1消耗的功率为18W，当开关S1、S2都断开时，灯L的功率为其额定功率的1/9，R2消耗的功率为2W，则下列说法正确的是：A．R1=2R2B．灯L的额定功率为18WC．2RL=R1+R2D．只闭合S1时，电路消耗功率为36W4．如图4所示电路中，电源电压保持不变，滑动变阻器R3的最大阻值为50Ω。当滑片P滑至A端，闭合开关S1和S2时，电流表的示数为I1，电压表的示数为U1；当滑片P滑至A端，只闭合开关S1时，电流表的示数为I2，电压表的示数为U1′，电阻R1消耗的电功率为P1′；当滑片P滑至B端，只闭合开关S1时，电流表的示数为I3，电阻R1消耗的电功率为P1″，电阻R2消耗的电功率为0.5W。若U1：U1′＝2：1，P1′：P1″＝9：4；（要求画等效电路图1分）求：（1）I1：I2为多大？（2）电源电压为多少伏？图1图2图4www.Jinghua.com“在线名师”→答疑室随时随地提问互动~第2页~在线学习网址：www.Jinghua.com客服热线：400-650-7766（9：00—21：00everyday）版权所有北京天地精华教育科技有限公司5．图5所示的电路中，电源两端电压U保持不变。当只闭合开关S1时，电压表的示数为U1，电流表的示数为I1，电阻R1消耗的电功率P1为4W，电阻R2消耗的电功率为P2。当开关S1、S2都闭合时，电压表的示数为U2，电流表的示数为I2，电阻R2消耗的电功率为P2′。已知P2︰P2′=1︰4，U1︰U2=2︰1。求：（1）电流表两次示数I1︰I2;（2）当只闭合开关S1时,电阻R3消耗的电功率P3。6．在图6所示的电路中，电源电压...
