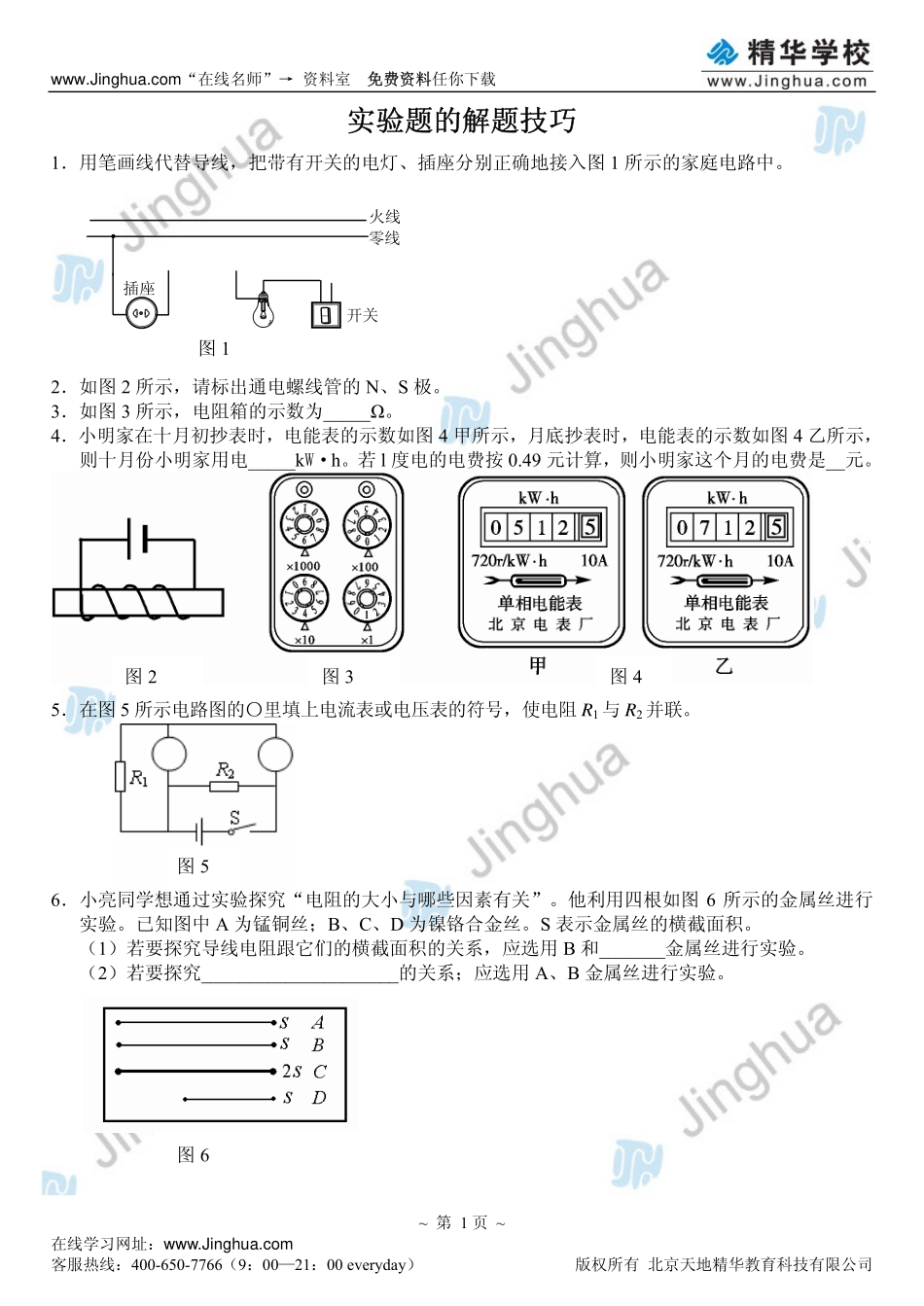

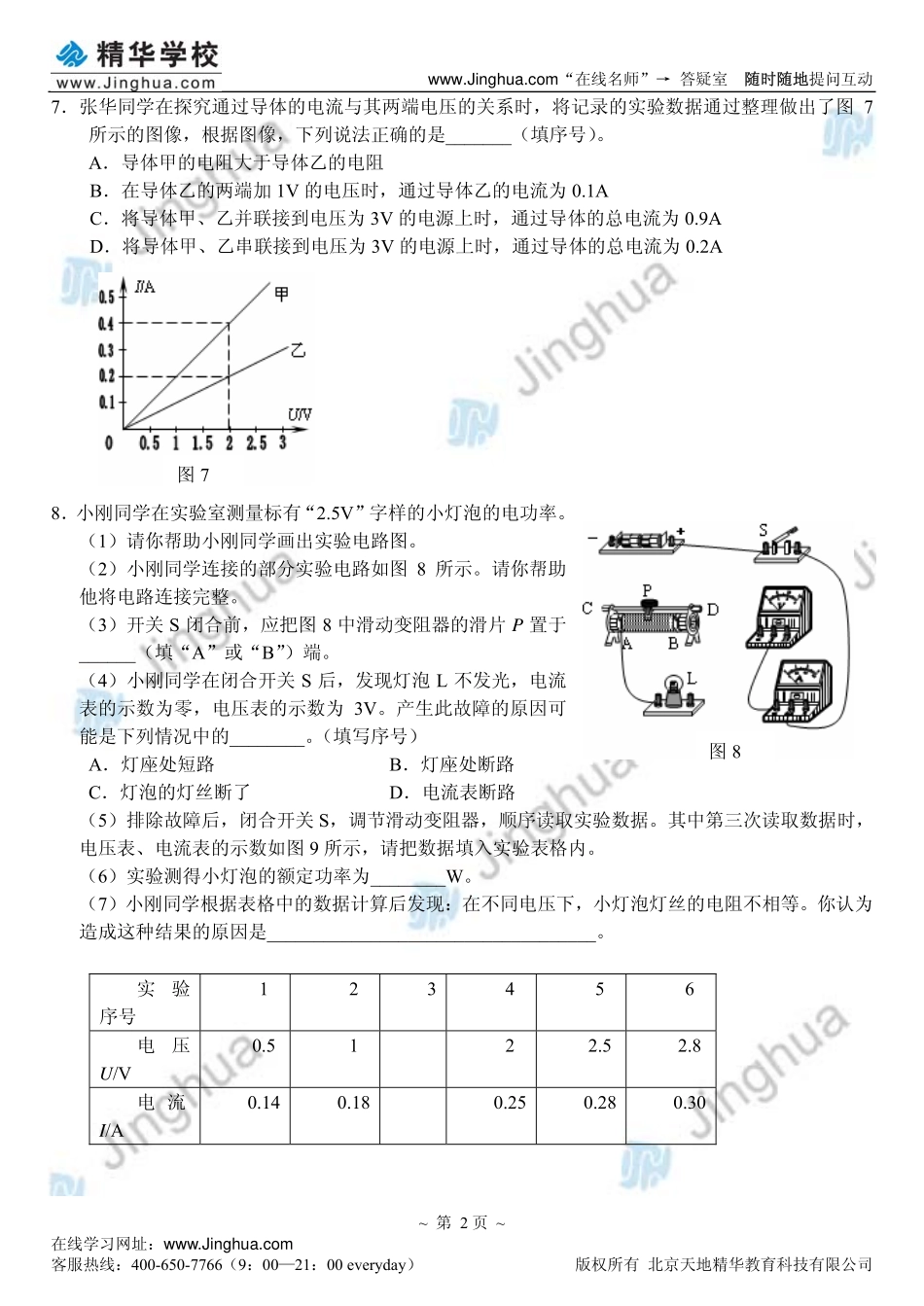

网络课程内部讲义实验题的解题技巧教师：阮红爱护环境，从我做起，提倡使用电子讲义www.Jinghua.com“在线名师”→资料室免费资料任你下载~第1页~在线学习网址：www.Jinghua.com客服热线：400-650-7766（9：00—21：00everyday）版权所有北京天地精华教育科技有限公司图5实验题的解题技巧1．用笔画线代替导线，把带有开关的电灯、插座分别正确地接入图1所示的家庭电路中。2．如图2所示，请标出通电螺线管的N、S极。3．如图3所示，电阻箱的示数为_____Ω。4．小明家在十月初抄表时，电能表的示数如图4甲所示，月底抄表时，电能表的示数如图4乙所示，则十月份小明家用电_____kW·h。若l度电的电费按0.49元计算，则小明家这个月的电费是__元。5．在图5所示电路图的〇里填上电流表或电压表的符号，使电阻R1与R2并联。6．小亮同学想通过实验探究“电阻的大小与哪些因素有关”。他利用四根如图6所示的金属丝进行实验。已知图中A为锰铜丝；B、C、D为镍铬合金丝。S表示金属丝的横截面积。（1）若要探究导线电阻跟它们的横截面积的关系，应选用B和_______金属丝进行实验。（2）若要探究_____________________的关系；应选用A、B金属丝进行实验。图2图4图3图1火线零线开关插座图6www.Jinghua.com“在线名师”→答疑室随时随地提问互动~第2页~在线学习网址：www.Jinghua.com客服热线：400-650-7766（9：00—21：00everyday）版权所有北京天地精华教育科技有限公司7．张华同学在探究通过导体的电流与其两端电压的关系时，将记录的实验数据通过整理做出了图7所示的图像，根据图像，下列说法正确的是_______（填序号）。A．导体甲的电阻大于导体乙的电阻B．在导体乙的两端加1V的电压时，通过导体乙的电流为0.1AC．将导体甲、乙并联接到电压为3V的电源上时，通过导体的总电流为0.9AD．将导体甲、乙串联接到电压为3V的电源上时，通过导体的总电流为0.2A8．小刚同学在实验室测量标有“2.5V”字样的小灯泡的电功率。（1）请你帮助小刚同学画出实验电路图。（2）小刚同学连接的部分实验电路如图8所示。请你帮助他将电路连接完整。（3）开关S闭合前，应把图8中滑动变阻器的滑片P置于______（填“A”或“B”）端。（4）小刚同学在闭合开关S后，发现灯泡L不发光，电流表的示数为零，电压表的示数为3V。产生此故障的原因可能是下列情况中的________。（填写序号）A．灯座处短路B．灯座处断路C．灯泡的灯丝断了D．电流表断路（5）排除故障后，闭合开关S，调节滑动变阻器，顺...
