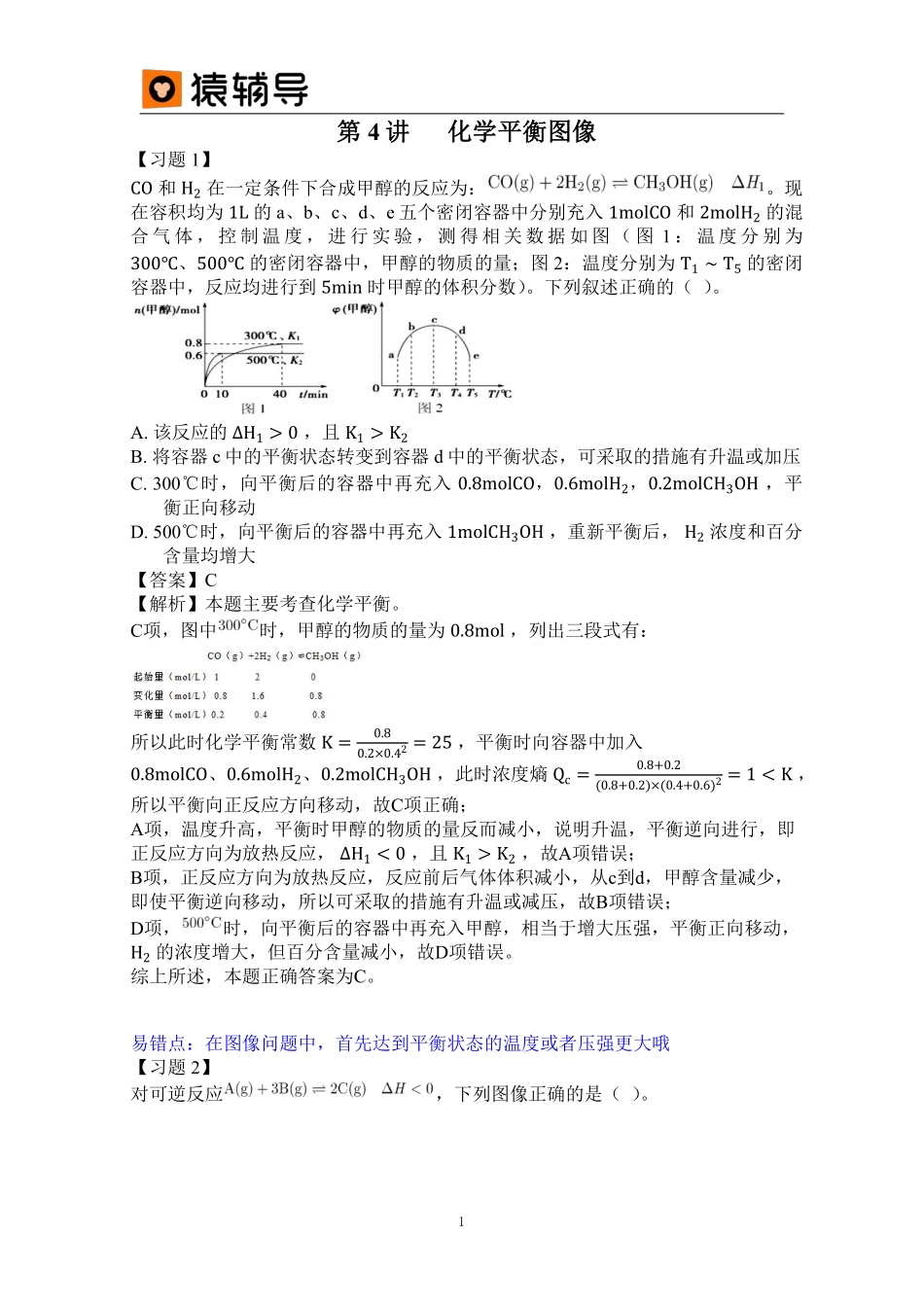

1第4讲化学平衡图像【习题1】CO和H2在一定条件下合成甲醇的反应为：。现在容积均为1L的a、b、c、d、e五个密闭容器中分别充入1molCO和2molH2的混合气体，控制温度，进行实验，测得相关数据如图（图1：温度分别为300℃、500℃的密闭容器中，甲醇的物质的量；图2：温度分别为T1∼T5的密闭容器中，反应均进行到5min时甲醇的体积分数）。下列叙述正确的（）。A.该反应的ΔH1>0，且K1>K2B.将容器c中的平衡状态转变到容器d中的平衡状态，可采取的措施有升温或加压C.300℃时，向平衡后的容器中再充入0.8molCO，0.6molH2，0.2molCH3OH，平衡正向移动D.500℃时，向平衡后的容器中再充入1molCH3OH，重新平衡后，H2浓度和百分含量均增大【答案】C【解析】本题主要考查化学平衡。C项，图中时，甲醇的物质的量为0.8mol，列出三段式有：所以此时化学平衡常数K=0.80.2×0.42=25，平衡时向容器中加入0.8molCO、0.6molH2、0.2molCH3OH，此时浓度熵Qc=0.8+0.2(0.8+0.2)×(0.4+0.6)2=1K2，故A项错误；B项，正反应方向为放热反应，反应前后气体体积减小，从c到d，甲醇含量减少，即使平衡逆向移动，所以可采取的措施有升温或减压，故B项错误；D项，时，向平衡后的容器中再充入甲醇，相当于增大压强，平衡正向移动，H2的浓度增大，但百分含量减小，故D项错误。综上所述，本题正确答案为C。易错点：在图像问题中，首先达到平衡状态的温度或者压强更大哦【习题2】对可逆反应，下列图像正确的是（）。2A.AB.BC.CD.D【答案】D【解析】本题主要考查化学平衡。D项，由图可知T2>T1，由于正反应为放热反应，升温，平衡逆向移动，即C的含量减小，符合图中对应关系，故D项正确；A项，由图可知P2>P1，压强增大，平衡正向移动，即C的含量增大，不符合图中对应关系，故A项错误；B项，当温度相同时，压强越大，越有利于反应正向进行，A的转化率较大，当压强相同时，温度升高，平衡逆向移动，A的转化率减小，故B项错误；C项，压强增大，平衡正向移动，A的转化率增大，与图中对应关系不符，故C项错误。综上所述，本题正确答案为D。易错点：在可变的容器中充入稀有气体，相当于扩容减压。【习题3】一定量的CO2与足量的碳在体积可变的恒压密闭容器中反应：。平衡时，体系中气体体积分数与温度的关系如图所示。已知：气体分压（P分）=...
