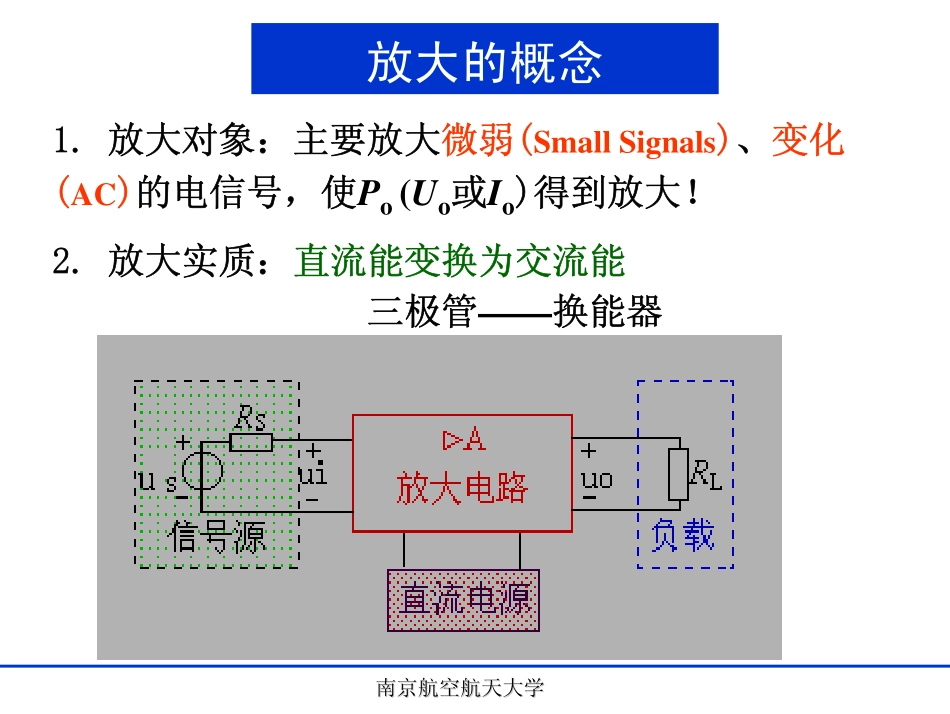

南京航空航天大学南京航空航天大学第二章基本放大电路BasicBJTAmplifiers南京航空航天大学南京航空航天大学�2.1基本放大电路的组成及工作原理�2.2放大电路的静态分析�2.3放大电路的动态分析�2.4静态工作点的稳定�2.5射极输出器－－共集电极放大电路�2.6场效应管放大电路�2.7多级放大电路及频率特性�2.8放大电路中的负反馈�2.9差动放大电路�2.10功率放大电路�2.1基本放大电路的组成及工作原理�2.2放大电路的静态分析�2.3放大电路的动态分析�2.4静态工作点的稳定�2.5射极输出器－－共集电极放大电路南京航空航天大学南京航空航天大学1.放大对象：主要放大微弱(SmallSignals)、变化(AC)的电信号，使Po(Uo或Io)得到放大！2.放大实质：直流能变换为交流能三极管——换能器放大的概念南京航空航天大学南京航空航天大学功率放大电压放大信号提取执行机构声波电信号放大扬声器南京航空航天大学南京航空航天大学三极管放大电路有三种组态共发射极共集电极共基极南京航空航天大学南京航空航天大学iu输入电压LR输出端接负载ou输出电压§2-1基本放大电路的组成及工作原理1CBRBE−+iu+SR−+SeCECRLRou+−+2CT南京航空航天大学南京航空航天大学1CBRBE−+iu+SR−+SeCECRLRou+−+2CT1、管子的放大条件：Je正偏，Jc反偏2、信号要能入、能出直流通路（IB、IC、UCE）一、组成原则交流通路南京航空航天大学南京航空航天大学RL：负载电阻T：放大元件EB：使发射结正偏RB：使IB合适EC：①使集电结反偏②提供放大信号所需的能源RC：将iC的变化转换为输出电压的变化，实现电压放大。1CBRBE−+iu+SR−+SeCECRLRou+−+2CT南京航空航天大学南京航空航天大学晶体管T放大元件利用电流放大作用，将基极电流的微小变化ΔiB放大为集电极电流的较大变化。BCiiΔ=Δβ输入信号能量较小，输出能量较大，但并不是说放大电路把输入的能量放大了，能量是守恒的，不能放大。输出能量来自直流电源EC，即能量较小的输入信号通过T的控制作用，去控制电源EC所供给的能量以获得能量较大的输出信号。这是放大作用的实质，而T也可以说是一个控制元件。南京航空航天大学南京航空航天大学集电极电源EC①为输出信号提供能量②保证集电结反偏，使晶体管起放大作用集电极负载电阻RC又称集电极电阻，将集电极电流的变化变换为电压的变化，实现电压放大。1CBRBE−+iu+SR−+SeCECRLRou+−+2CT南京航空航天大学南京航空航天大学基极电源EB和基极电阻RB使发射结正偏，并提供一个适当大小的基极...
