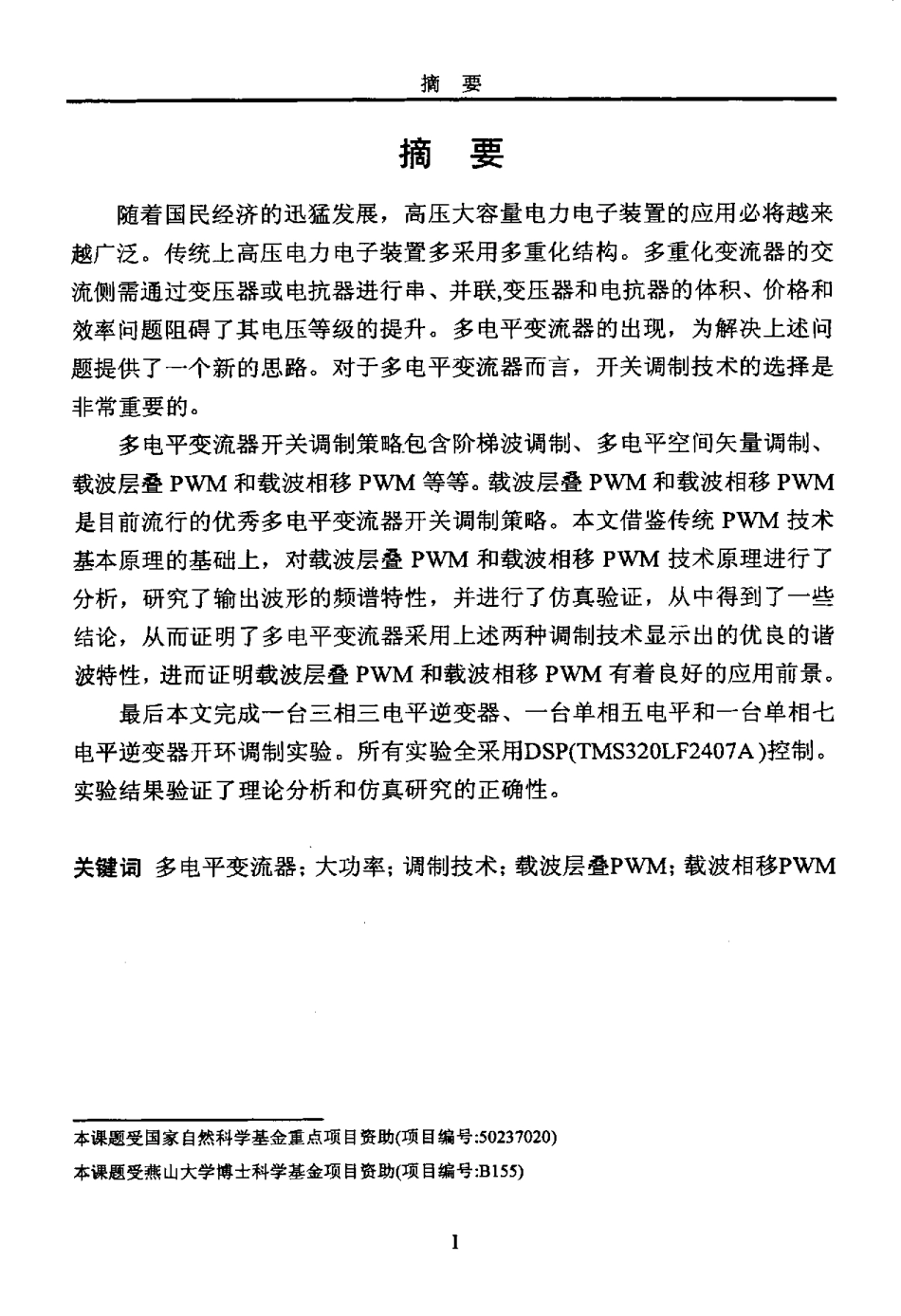

燕山大学硕士学位论文多电平变流器的开关调制技术研究姓名：陈登升申请学位级别：硕士专业：电力电子与电力传动指导教师：邬伟扬20070301摘要摘要随着国民经济的迅猛发展，高压大容量电力电子装置的应用必将越来越广泛。传统上高压电力电子装置多采用多重化结构。多重化变流器的交流侧需通过变压器或电抗器进行串、并联，变压器和电抗器的体积、价格和效率问题阻碍了其电压等级的提升。多电平变流器的出现，为解决上述问题提供了一个新的思路。对于多电平变流器而言，开关调制技术的选择是非常重要的。多电平变流器开关调制策略包含阶梯波调制、多电平空间矢量调制、载波层叠PWM和载波相移PWM等等。载波层叠PWM和载波相移PWM是目前流行的优秀多电平变流器开关调制策略。本文借鉴传统PWM技术基本原理的基础上，对载波层叠PWM和载波相移PWM技术原理进行了分析，研究了输出波形的频谱特性，并进行了仿真验证，从中得到了一些结论，从而证明了多电平变流器采用上述两种调制技术显示出的优良的谐波特性，进而证明载波层叠PWM和载波相移PWM有着良好的应用前景。最后本文完成一台三相三电平逆变器、一台单相五电平和一台单相七电平逆变器开环调制实验。所有实验全采用DSP(TMS320LF2407A)控制。实验结果验证了理论分析和仿真研究的正确性。关键词多电平变流器；大功率；调制技术；载波层叠PwM；载波相移PWM本课题受国家自然科学基金重点项目资助(项目编号：50237020)本课题受燕山大学博士科学基金项目资助(项目编号：B155)燕山大学工学硕士学位论文AbstractWiththedevelopmentofthepowerelectronictechnique，highpowerelectronicconvertersareneededinmoreandmoreoccasions．Toexakthepowerthemostfamiliarmethodistoputsomepowerdevicestogetherinserfes／l：larallelasonedevice，eachofwhichiscontrolledinthesarlleway,whichwillbringoutdynamicvoRage(current)unbalance，destroyingthedeviceorlosingcontrolofit．Inaddition,puRingsomeconvertersinseries／parallelwhichareso-calledmultiplexstructurecanalsoexaltthepower．Inmultiplexstructuretransformersorreactorsarenecessarytolinkmultiplexconvertersinseries／parallelonacside．Thebulk，priceandefficiencyofthetransformerandreactorbecomeanobstacletofurtherexaltupgradeofthemultiplexconverterpower．Tosolvethetwoproblemsabove-mentionedthemultilevelconvertersappears．Fort...
