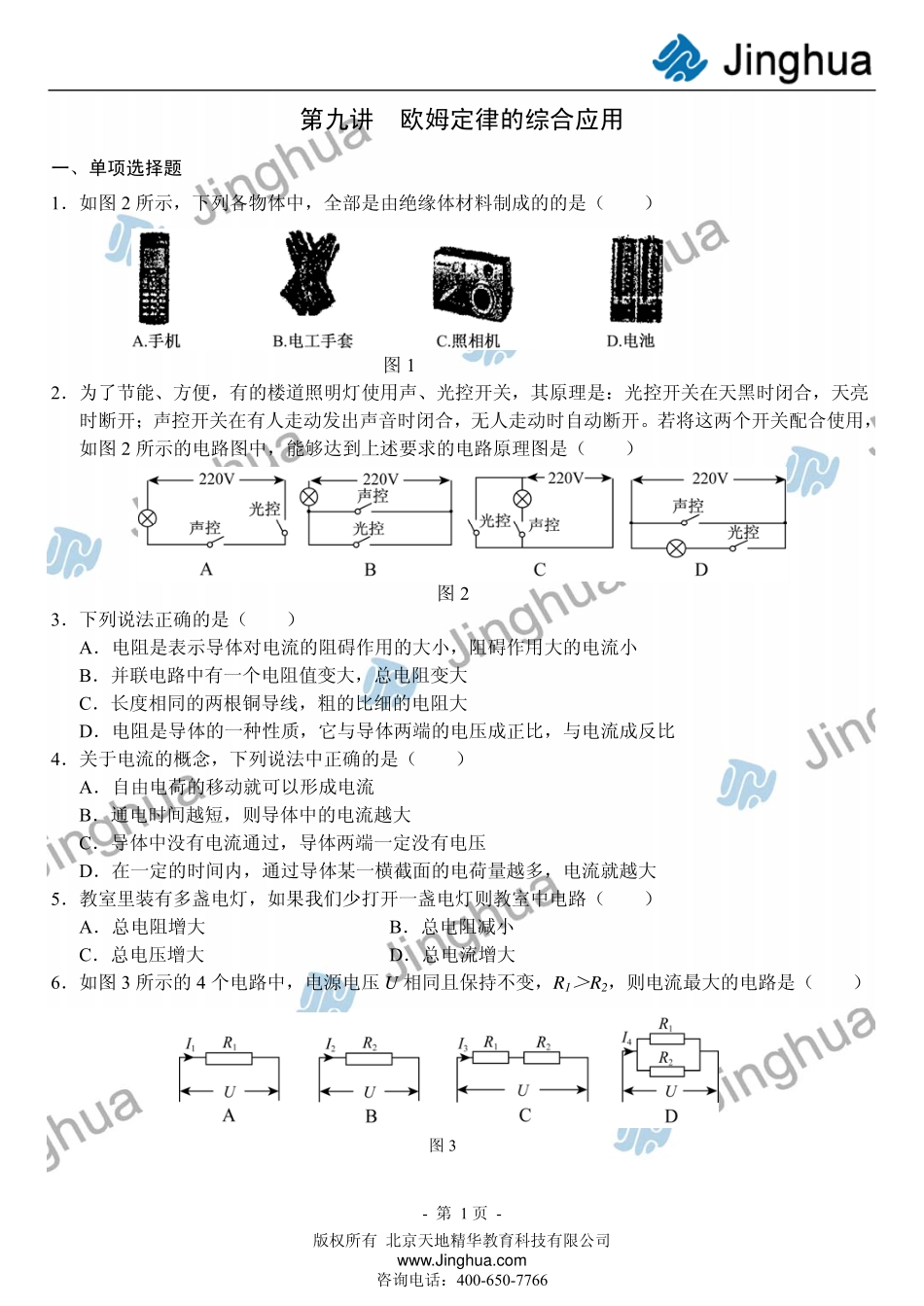

欧姆定律的综合应用教师：阮红爱护环境，从我做起提倡使用电子讲义-第1页-版权所有北京天地精华教育科技有限公司www.Jinghua.com咨询电话：400-650-7766第九讲欧姆定律的综合应用一、单项选择题1．如图2所示，下列各物体中，全部是由绝缘体材料制成的的是（）2．为了节能、方便，有的楼道照明灯使用声、光控开关，其原理是：光控开关在天黑时闭合，天亮时断开；声控开关在有人走动发出声音时闭合，无人走动时自动断开。若将这两个开关配合使用，如图2所示的电路图中，能够达到上述要求的电路原理图是（）3．下列说法正确的是（）A．电阻是表示导体对电流的阻碍作用的大小，阻碍作用大的电流小B．并联电路中有一个电阻值变大，总电阻变大C．长度相同的两根铜导线，粗的比细的电阻大D．电阻是导体的一种性质，它与导体两端的电压成正比，与电流成反比4．关于电流的概念，下列说法中正确的是（）A．自由电荷的移动就可以形成电流B．通电时间越短，则导体中的电流越大C．导体中没有电流通过，导体两端一定没有电压D．在一定的时间内，通过导体某一横截面的电荷量越多，电流就越大5．教室里装有多盏电灯，如果我们少打开一盏电灯则教室中电路（）A．总电阻增大B．总电阻减小C．总电压增大D．总电流增大6．如图3所示的4个电路中，电源电压U相同且保持不变，R1＞R2，则电流最大的电路是（）图1图2图3-第2页-版权所有北京天地精华教育科技有限公司www.Jinghua.com咨询电话：400-650-77667．在图4所示的电路中，电源两端的电压为6V并保持不变，R1、R2为两个相同阻值的电阻，开关S1闭合后，下列说法中正确的是（）A．开关S2断开时，R1两端的电压为3VB．开关S2断开时，R1两端的电压为6VC．开关S2闭合时，R1两端的电压为3VD．开关S2闭合时，R2两端的电压为6V8．图5所示的电路中，电源电压恒定，闭合开关S后，电路正常工作，过了一会儿，两电表的示数突然都变为零，则该电路中出现的故障可能是（）A．电阻R断路B．电阻R短路C．灯L断路D．灯L短路9．图6所示电路中，电源电压恒定，断开S1、S3，闭合S2，两电表均有示数，再断开S2，闭合S1、S3，此时两电表的示数与前者相比（）A．两表示数均变大B．两表示数均变小C．电流表示数变大，电压表示数变小D．电流表示数变小，电压表示数变大10．电阻R1和R2并联接在电路上，已知干路电流为I，则通过R2的电流为（）A．112RIRR+B．212RIRR+C．122RRIR+D．121RRIR+11．如图7所示电路中，电源电压保持不变，R2=4欧，R3=8欧，开...
