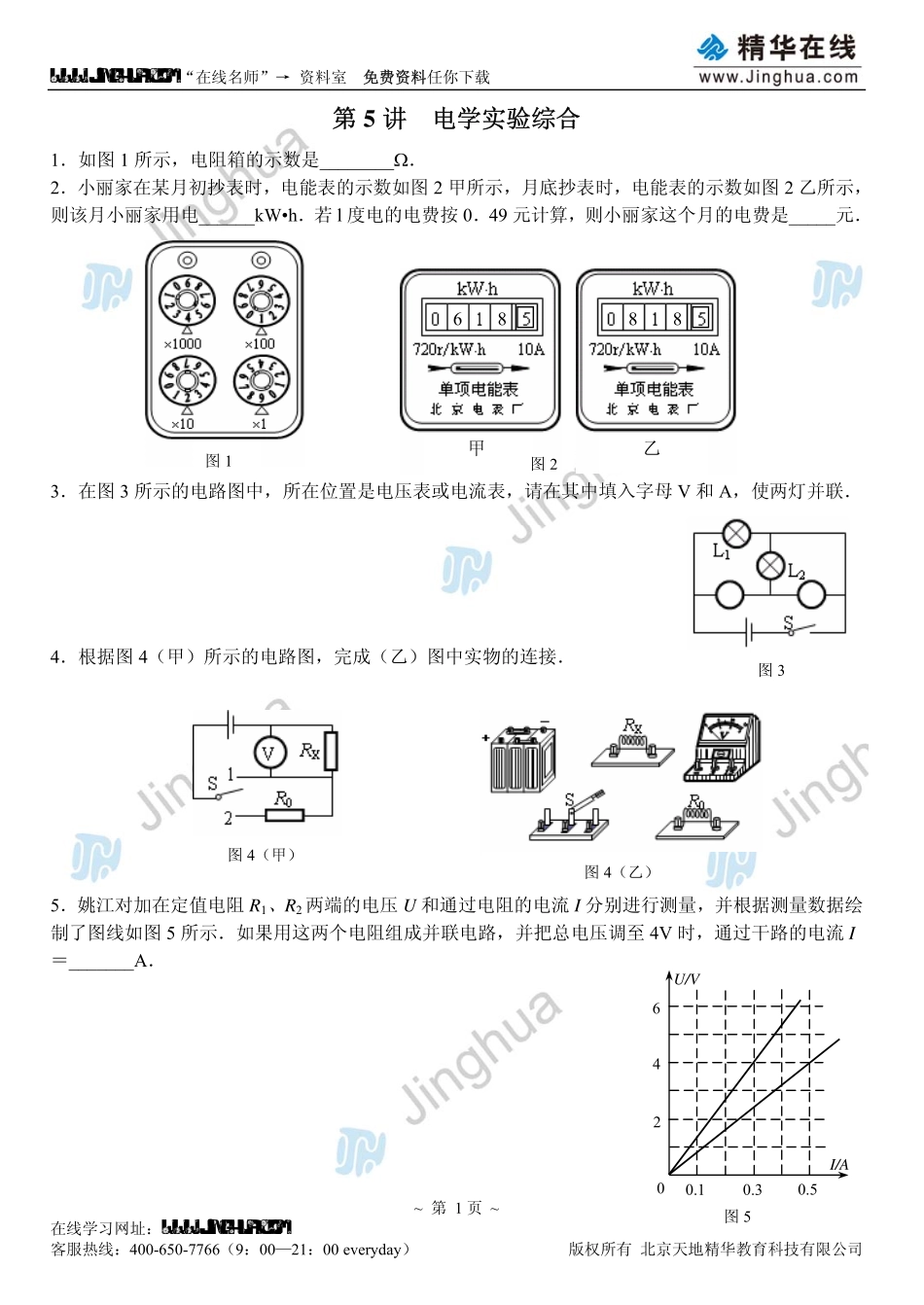

网络课程内部讲义电学实验综合教师：阮红爱护环境，从我做起，提倡使用电子讲义www.Jinghua.com“在线名师”→资料室免费资料任你下载~第1页~在线学习网址：www.Jinghua.com客服热线：400-650-7766（9：00—21：00everyday）版权所有北京天地精华教育科技有限公司第5讲电学实验综合1．如图1所示，电阻箱的示数是________Ω．2．小丽家在某月初抄表时，电能表的示数如图2甲所示，月底抄表时，电能表的示数如图2乙所示，则该月小丽家用电______kW•h．若l度电的电费按0．49元计算，则小丽家这个月的电费是_____元．3．在图3所示的电路图中，所在位置是电压表或电流表，请在其中填入字母V和A，使两灯并联．4．根据图4（甲）所示的电路图，完成（乙）图中实物的连接．5．姚江对加在定值电阻R1、R2两端的电压U和通过电阻的电流I分别进行测量，并根据测量数据绘制了图线如图5所示．如果用这两个电阻组成并联电路，并把总电压调至4V时，通过干路的电流I＝_______A．I/AU/V24600.10.30.5图5图4（甲）图4（乙）8688图2甲乙图1图3www.Jinghua.com“在线名师”→答疑室随时随地提问互动~第2页~在线学习网址：www.Jinghua.com客服热线：400-650-7766（9：00—21：00everyday）版权所有北京天地精华教育科技有限公司6．下表为小红同学在探究电流跟电压、电阻关系的实验中获取的部分实验数据．根据这些数据，可以得到的初步结论是_______________________________________．7．在小刚家中，有两盏“110V60W”的白炽灯泡串联接在家庭电路中正常发光．某一时刻，这两盏灯同时熄灭，而家中其它用电器仍正常工作．关于这两盏灯的故障判断，小刚给出了四种猜测：A．一盏灯断路，另一盏灯完好B．一盏灯短路，另一盏灯完好C．一盏灯断路，另一盏灯短路D．电网电压升高，两盏灯同时被烧断(1)你认为可能性最大的是________；(2)对于猜测D，你的分析是_____________________________________________；(3)如果这两盏灯熄灭的原因是其中的一盏灯有故障，现有①规格相同的灯泡；②符合要求的电压表；③符合要求的电流表；④一段有绝缘皮的铜导线．在它们中间选择一样来检测故障，你认为不适用的______________________，你的理由是_______________________________________．8．小丽和小华在做“用电流表和电压表测电阻”的实验．(1)请你帮助他们在实物连接图6甲中，用笔画线代替导线将实物图连线补充完整．(2)当小丽完成电路连接后准备闭合开关时，同伴小华提醒她电路还有一...
