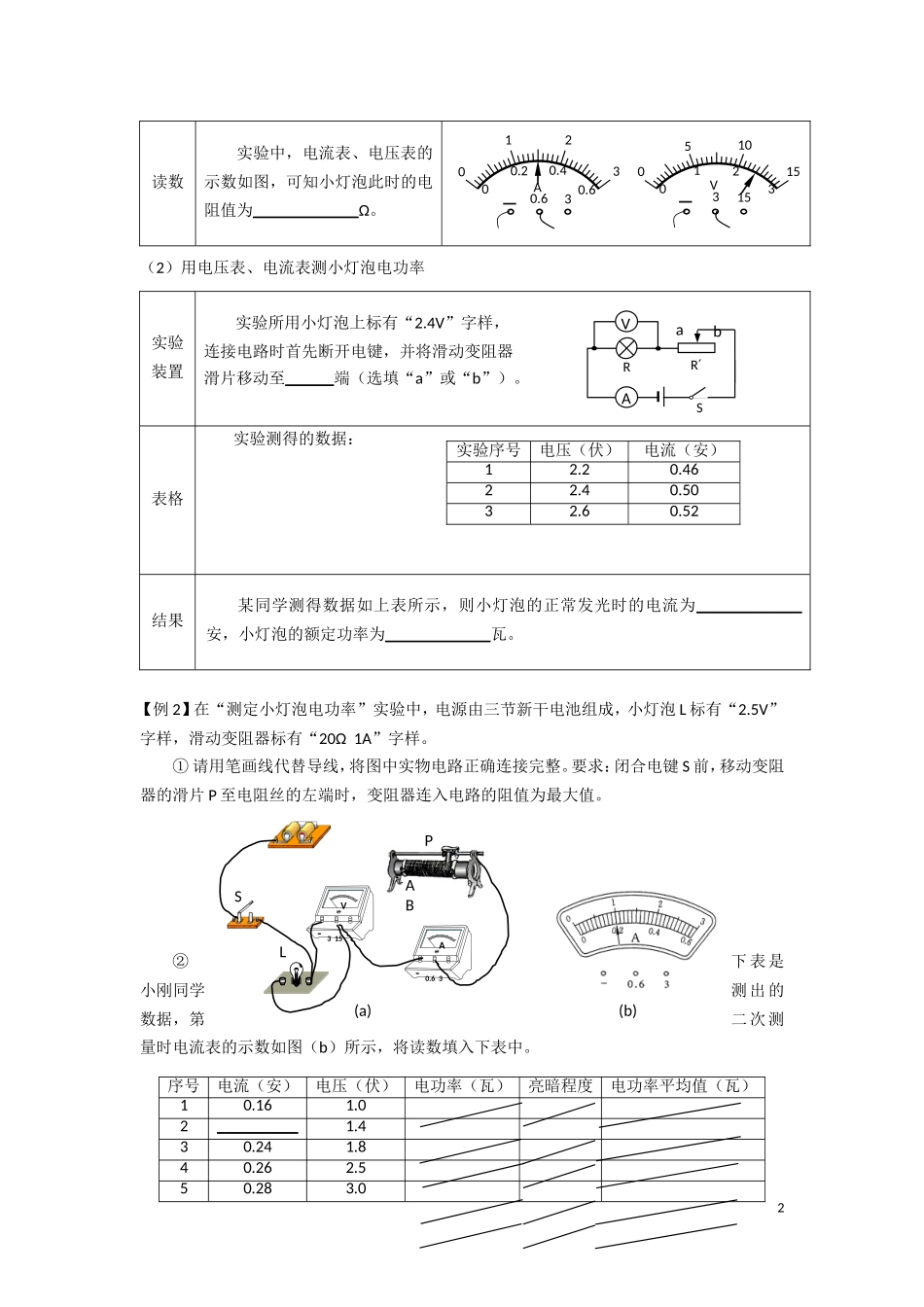

测小灯泡电功率一、基本步骤（1）实验原理（2）实验器材（电路图）（3）基本步骤（如何判断小灯泡正常发光）（4）滑动变阻器作用（5）表格设计（6）多次测量的目的二、常见问题1、非“正确连接”（1）并电源：有示数且不变，有示数有变化，灯亮暗有变化；（2）并滑动变阻器：反向变动/范围中含0；（3）串联在电路中：有示数且不变，无示数，灯不亮。2、非“正确步骤”滑动变阻器从0开始/“从一端滑向另一端”：都变小，灯变暗。3、其它（1）滑动变阻器下方接线柱接入电路：都不变，且较小，灯较暗；（2）滑动变阻器上方接线柱接入电路：都不变，且较大，灯较亮；（3）连接电路时，电键闭合/没有电键：一连好最后一根导线，就观察到示数/灯发光；（4）电表正负接线柱接反：电表反向偏转；（5）接触不良（断路）：无示数，灯不亮；（6）电流太大，灯烧坏：泡发出强光后熄灭，电流表指针偏转后又回到零刻线处；（7）量程选择过大：电流表/电压表的指针偏角很小。（8）无论怎样调滑动变阻器，灯泡总是很暗：电源太小；（9）无论怎样调滑动变阻器，灯泡总是很亮：电源太大/滑动变阻器太小；（10）额定电压为3.8V：必须将并联滑动变阻器，且小量程。一、基础【例1】回顾实验（请将下列实验报告中的空缺部分填写完整）（1）用伏安法测量小灯泡的电阻方法伏安法测电阻时，必须要把电压表、电流表组合起来使用，这里体现的科学方法是_____________法。原理伏安法测电阻时，其测量原理是_____________。1读数实验中，电流表、电压表的示数如图，可知小灯泡此时的电阻值为_____________Ω。（2）用电压表、电流表测小灯泡电功率实验装置实验所用小灯泡上标有“2.4V”字样，连接电路时首先断开电键，并将滑动变阻器滑片移动至______端（选填“a”或“b”）。表格实验测得的数据：结果某同学测得数据如上表所示，则小灯泡的正常发光时的电流为_____________安，小灯泡的额定功率为_____________瓦。【例2】在“测定小灯泡电功率”实验中，电源由三节新干电池组成，小灯泡L标有“2.5V”字样，滑动变阻器标有“20Ω1A”字样。①请用笔画线代替导线，将图中实物电路正确连接完整。要求：闭合电键S前，移动变阻器的滑片P至电阻丝的左端时，变阻器连入电路的阻值为最大值。②下表是小刚同学测出的数据，第二次测量时电流表的示数如图（b）所示，将读数填入下表中。2序号电流（安）电压（伏）电功率（瓦）亮暗程度电功率平均值（瓦）10.161.02__________1.430.241.840....
