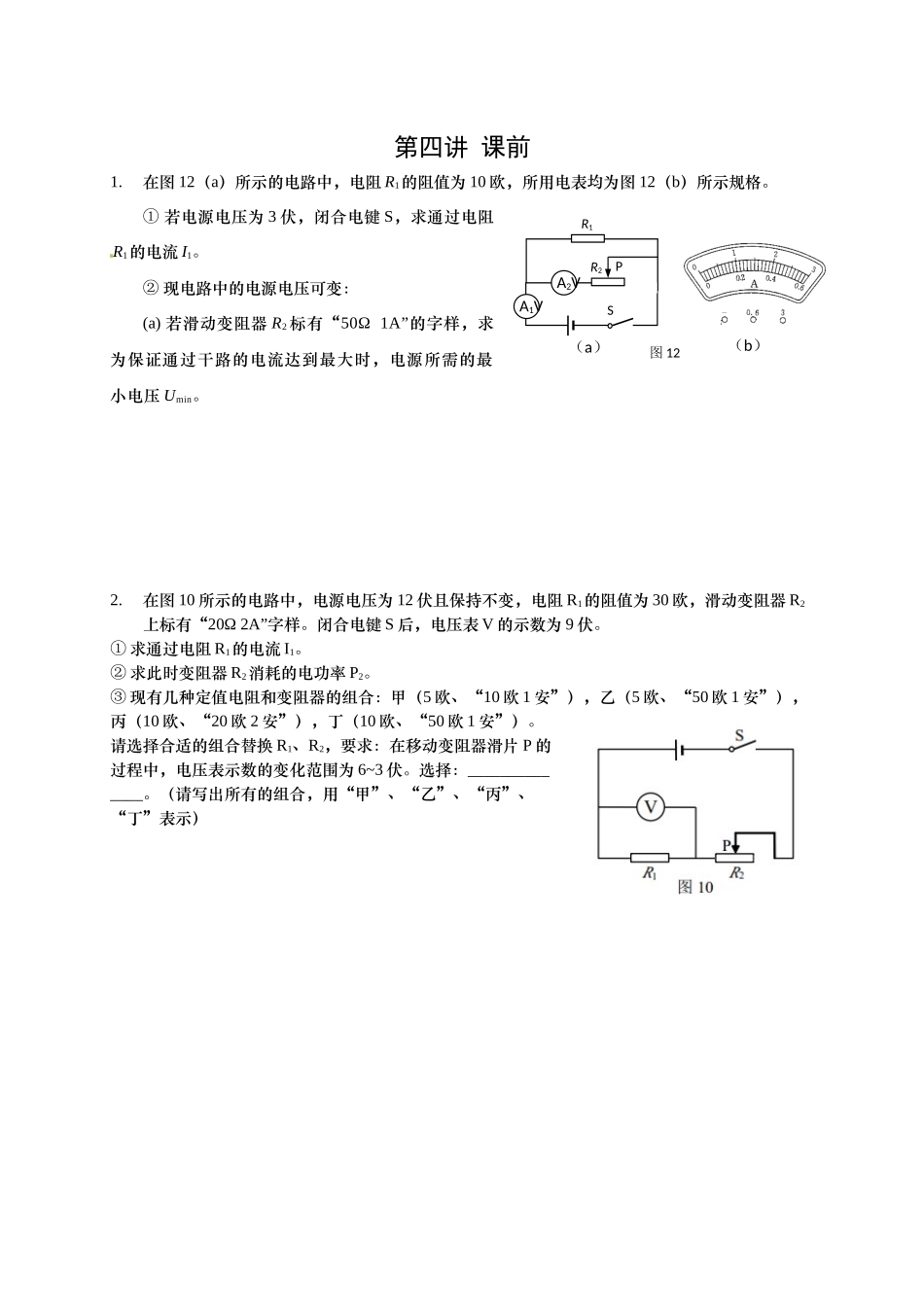

第四讲课前1.在图12（a）所示的电路中，电阻R1的阻值为10欧，所用电表均为图12（b）所示规格。①若电源电压为3伏，闭合电键S，求通过电阻R1的电流I1。②现电路中的电源电压可变：(a)若滑动变阻器R2标有“50Ω1A”的字样，求为保证通过干路的电流达到最大时，电源所需的最小电压Umin。2.在图10所示的电路中，电源电压为12伏且保持不变，电阻R1的阻值为30欧，滑动变阻器R2上标有“20Ω2Α”字样。闭合电键S后，电压表V的示数为9伏。①求通过电阻R1的电流I1。②求此时变阻器R2消耗的电功率P2。③现有几种定值电阻和变阻器的组合：甲（5欧、“10欧1安”），乙（5欧、“50欧1安”），丙（10欧、“20欧2安”），丁（10欧、“50欧1安”）。请选择合适的组合替换R1、R2，要求：在移动变阻器滑片P的过程中，电压表示数的变化范围为6~3伏。选择：______________。（请写出所有的组合，用“甲”、“乙”、“丙”、“丁”表示）（b）A1VA2VPR2SR1（a）图12
