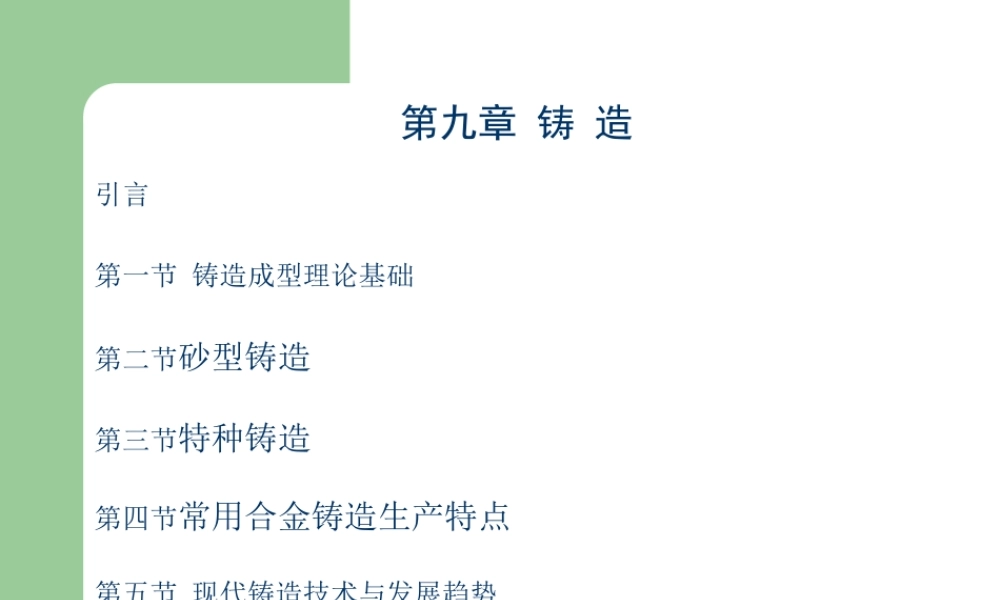

引言第一节铸造成型理论基础第二节砂型铸造第三节特种铸造第四节常用合金铸造生产特点第五节现代铸造技术与发展趋势第九章铸造引言1、何为铸造？熔炼金属，制造铸型，并将熔融金属浇入铸型，凝固后获得一定形状和性能铸件的成形方法，称为铸造。砂型铸造2、铸造优缺点优点：1）可以生产出形状复杂，特别是具有复杂内腔的零件毛坯，如各种箱体、床身、机架等。2）铸造生产的适应性广，工艺灵活性大。工业上常用的金属材料均可用来进行铸造，铸件的重量可由几克到几百吨，壁厚可由0.5mm到1m左右。3）铸造用原材料大都来源广泛，价格低廉，并可直接利用废机件，故铸件成本较低。缺点：1）铸造组织疏松、晶粒粗大，内部易产生缩孔、缩松、气孔等缺陷，因此，铸件的力学性能，特别是冲击韧度低于同种材料的锻件。2）铸件质量不够稳定。铸造产品一、流动性和充型能力二、合金的凝固与收缩三、铸造内应力及变形、开裂第一节铸造成型理论基础（一）合金的流动性1.流动性流动性是指熔融金属的流动能力。合金流动性的好坏，通常以“螺旋形流动性试样”的长度来衡量，将金属液体浇入螺旋形试样铸型中，在相同的浇注条件下，合金的流动性愈好，所浇出的试样愈长。图10-12.流动性的影响因素1）合金的种类不同种类的合金，具有不同的螺旋线长度，即具有不同的流动性。其中灰铸铁的流动性最好，硅黄铜、铝硅合金次之，而铸钢的流动性最差。一、流动性和充型能力2）化学成分和结晶特征纯金属和共晶成分的合金，凝固是由铸件壁表面向中心逐渐推进，凝固后的表面比较光滑，对未凝固液体的流动阻力较小，所以流动性好，见图10-2a。在一定凝固温度范围内结晶的亚共晶合金，凝固时铸件内存在一个较宽的既有液体又有树枝状晶体的两相区。凝固温度范围越宽，则枝状晶越发达，对金属流动的阻力越大，金属的流动性就越差，见图10-2b。图10-2不同结晶特征的合金的流动性铁碳合金的流动性与相图的关系见图10-3。图中表明，纯铁和共晶铸铁的流动性最好，亚共晶铸铁和碳素钢随凝固温度范围的增加，其流动性变差。图10-3铁碳合金的流动性与相图的关系（二）合金的充型能力1.充型能力考虑铸型及工艺因素影响的熔融金属流动性叫合金的充型能力。合金的流动性是金属本身的属性，不随外界条件的改变而变化，而合金的充型能力不仅和金属的流动性相关，而且也受外界因素的影响。2.充型能力的影响因素1）铸型填充条件a）铸型的蓄热能力即铸型从金属液中吸收和储存热量的能力。铸型的热导...
