第七章 有色金属.pptVIP免费

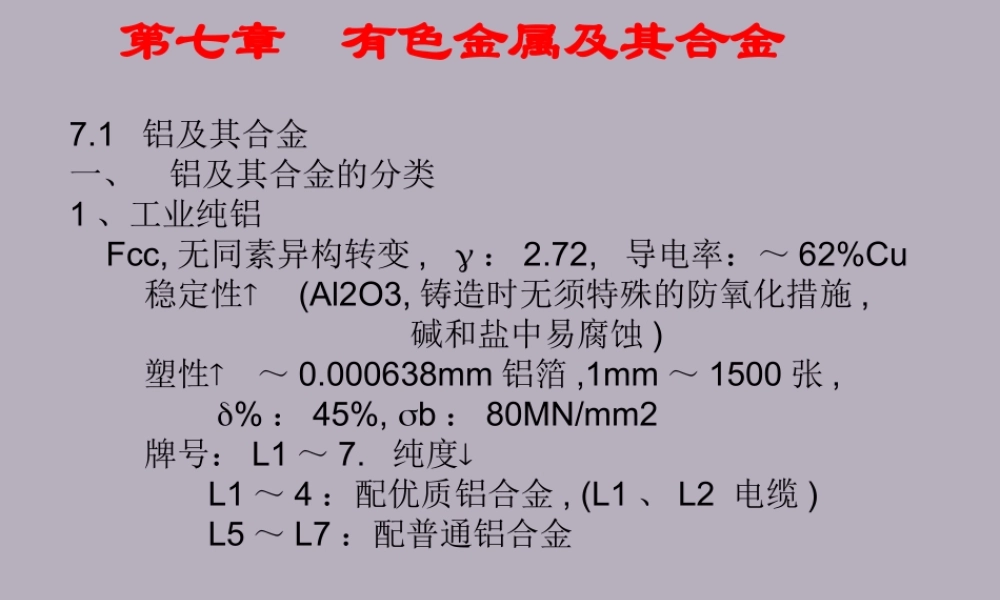

第七章有色金属及其合金7.1铝及其合金一、铝及其合金的分类1、工业纯铝Fcc,无同素异构转变,：2.72,导电率：～62%Cu稳定性(Al2O3,铸造时无须特殊的防氧化措施,碱和盐中易腐蚀)塑性～0.000638mm铝箔,1mm～1500张,%：45%,b：80MN/mm2牌号：L1～7.纯度L1～4：配优质铝合金,(L1、L2电缆)L5～L7：配普通铝合金2、铝合金变形铝合金不可HT,抗蚀性防锈铝合金LF,容器、焊接管道可HT,机械性能,硬铝LY,超硬铝LC,锻铝LD,LY12,2024,高载荷零件,构件、机身框架、蒙皮Al-Cu-MgLC4,7075,高载荷零件,构件、机翼框架、大梁Al-Cu-Mg-ZnLD2,6061,形状复杂的中等强度锻件,前减速器盖,支架Al-Mg-Si-Cu二、铝合金的HT变形铝合金------固溶+时效(T4、CZ)例:LY12.Al-Cu-Mg固溶:495～503,℃转移时间：20～30S,必须防止过烧,使强化相最大限度地溶入固溶体过烧温度:505～507℃晶内出现共晶球,晶界变宽,交叉呈三角形退火去应力退火:LF2,L1,～160℃再结晶退火:350～400℃完全退火:LY12,390～420℃消除HT强花,冷作硬化.三、铸铝1、分类Al-SiAl-CuAl-MgAl-Zn四类ZL1--ZL2--ZL3--ZL4—例：ZL101铸造铝硅合金2、热处理固溶+时效,ZL101、5355℃退火:消除内应力,提高合金%人工时效:铸件快冷,切削加工性3、用途Al-SI壳体7.2钛及其合金一、工业纯钛及钛的合金化1、纯钛性能882℃以下Hcpα-Ti以上Bccβ-Ti同素异构转变,：4.5,稳定性塑性、强度2、钛的合金化及钛合金分类退火组织：α-Ti固溶体TAβ-Ti固溶体TBα+β两相TCTC4二、钛及其合金的主要特性1、比强度高2、热强度高溶点高—再结晶温度高3、抗蚀性高三、钛合金的热处理1、淬火TA不淬火TB高温单相β快冷避免析出α相TC单相β2、时效析出第二相强化3、退火再结晶退火去应力退火稳定化退火一、铜及其合金的分类1、纯铜（紫铜）导电性、导热性、塑性(%Ag、Cu、Au)稳定性(淡水、海水中易腐蚀)牌号：T1～3(Cu99.9599.70)电解铜、导电铜材TU1～2无氧铜0.002O2抗磁干扰仪器：罗盘、航空仪表TP1～2脱氧铜0.1O2铜焊丝、电子管用☆Cu2O聚集晶界，冷脆，冷加工性2、铜合金黄铜(Cu—Zn、Pb、Al、Mn)H68弹壳ZHPb59-1滚轴套筒青铜(Cu～Sn、Al、Be、Si)QSn4-3扁簧、化工阀QBe2白铜(Cu～Ni)B5抗海水腐蚀BMn43—05考铜（电工白铜）电阻、热电势电阻温度系数（热电偶、补偿二、铜及其合金的热处理1、纯铜热处理----再结晶退火目的：改变晶粒度、消除内应力、软化防氢病：H、COH2、CO2，...
