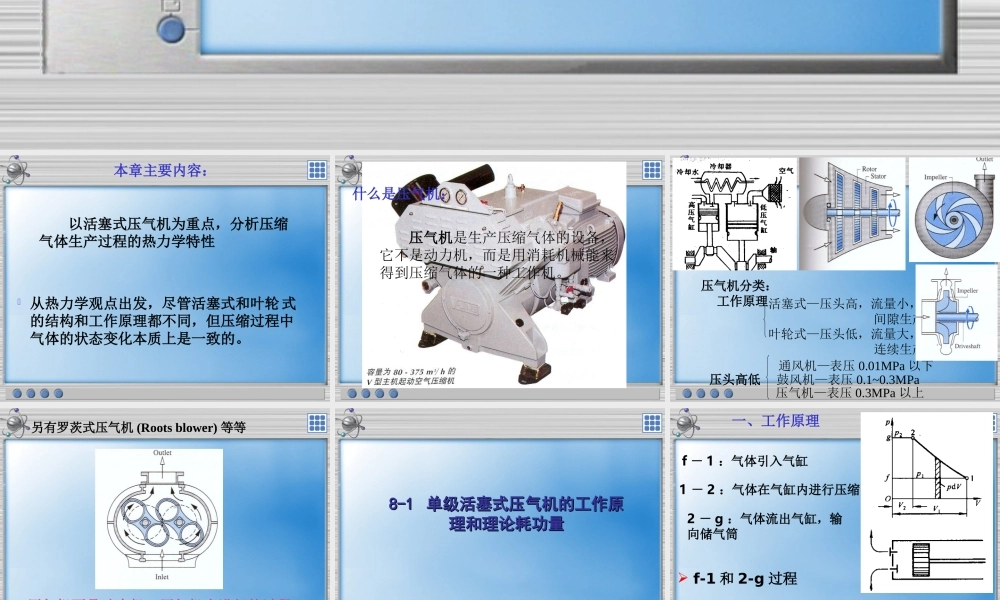

第八章压气机的热力过程从热力学观点出发，尽管活塞式和叶轮式的结构和工作原理都不同，但压缩过程中气体的状态变化本质上是一致的。本章主要内容：以活塞式压气机为重点，分析压缩气体生产过程的热力学特性压气机是生产压缩气体的设备，它不是动力机，而是用消耗机械能来得到压缩气体的一种工作机。什么是压气机：压气机分类：工作原理活塞式—压头高，流量小，间隙生产叶轮式—压头低，流量大，连续生产压头高低通风机—表压0.01MPa以下鼓风机—表压0.1~0.3MPa压气机—表压0.3MPa以上另有罗茨式压气机(Rootsblower)等等压气机不是动力机，压气机中进行的过程不是循环8-18-1单级活塞式压气机的工作原单级活塞式压气机的工作原理和理论耗功量理和理论耗功量一、工作原理f－1：气体引入气缸1－2：气体在气缸内进行压缩2－g：气体流出气缸，输向储气筒不是热力过程，只是气体的移动过程，气体状态不发生变化，缸内气体的数量发生变化f-1和2-g过程热力过程，气体的参数发生变化。有两种极限情况：绝热过程1－2s定温过程1－2T实际压缩1－2n1－2过程二、压气机的理论耗功量压缩气体的生产过程包括气体的流入、压缩和输出，所以压气机耗功应等于压缩过程耗功与进、排气过程推动功的代数和：tCwvpvpww)(112212压气机耗功可见压气机耗功以技术功计。二、压气机的理论耗功量（1）可逆绝热压缩,,121111CstskkgwwpkRTkp三种压缩过程耗功量二、压气机的理论耗功量（2）可逆多变压缩,,121111CntnnngwwpnRTnp三种压缩过程耗功量二、压气机的理论耗功量（3）可逆定温压缩,,221111lnlnCTtTggwwvpRTRTvp三种压缩过程耗功量二、压气机的理论耗功量TCnCsCwww,,,三种压缩过程耗功量TnsTTT,2,2,28-28-2余隙容积的影响余隙容积的影响一、余隙容积当活塞运动到上死点位置时，活塞顶面与气缸盖间留有一定的空隙，为余隙容积VcVh为气缸排量：31VVVh因为3－4为余隙容积中剩余气体的膨胀过程（多变过程），所以4－1表示有效进气。二、余隙容积的影响生产量：有效吸气容积：41VVV容积效率：141343431313133441333()()11(1)1(1)VhVVVVVVVVVVVVVVVVVVVVVVV余隙容积百分比Vc/Vh和多变指数n一定时，增压比越大，则容积效率越低，且当增加到一定值时容积效率为零。增压比...
