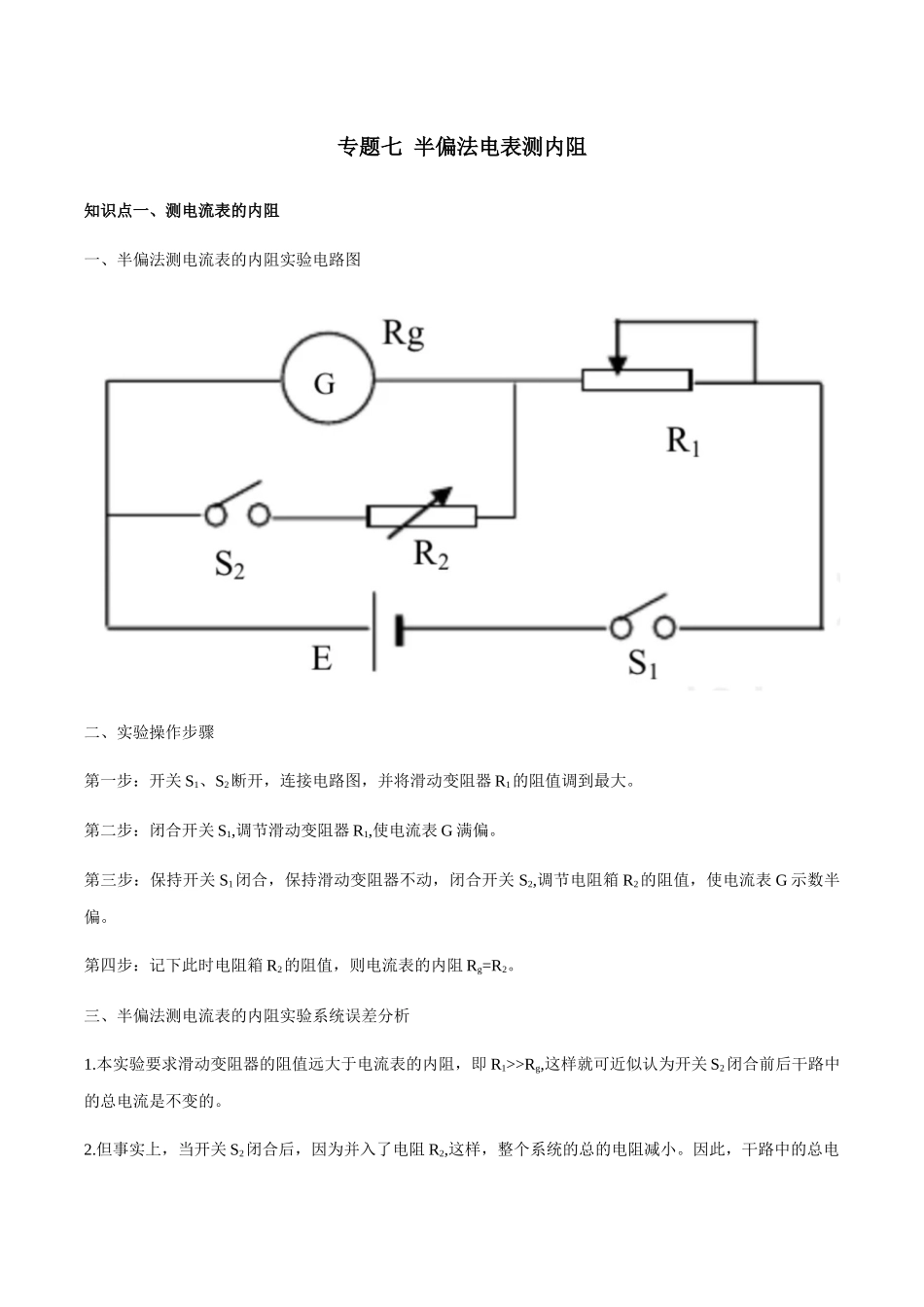

专题七半偏法电表测内阻知识点一、测电流表的内阻一、半偏法测电流表的内阻实验电路图二、实验操作步骤第一步：开关S1、S2断开，连接电路图，并将滑动变阻器R1的阻值调到最大。第二步：闭合开关S1,调节滑动变阻器R1,使电流表G满偏。第三步：保持开关S1闭合，保持滑动变阻器不动，闭合开关S2,调节电阻箱R2的阻值，使电流表G示数半偏。第四步：记下此时电阻箱R2的阻值，则电流表的内阻Rg=R2。三、半偏法测电流表的内阻实验系统误差分析1.本实验要求滑动变阻器的阻值远大于电流表的内阻，即R1>>Rg,这样就可近似认为开关S2闭合前后干路中的总电流是不变的。2.但事实上，当开关S2闭合后，因为并入了电阻R2,这样，整个系统的总的电阻减小。因此，干路中的总电流变大。当电流表半偏时，通过电阻箱R2的电流比通过电流表的电流要大。3.根据并联分流规律（电流之比等于电阻的反比）可知，半偏法测出的电流表的内阻要比电流表的实际内阻小。知识点二、测电压表的内阻1.半偏法测量电压表内阻实验的电路图如下图所示：其中，电压表V,其内阻RV待测，所用仪器有电源E、滑动变阻器R(采用分压式)、电阻箱R0(电压表串联)开关S实验操作过程2.实验步骤：（1）把滑动变阻器的滑片滑到R的最左端，调节电阻箱的阻值使之为零（2）闭合开关，然后向右移动滑片，使电压表V的指针刚好达到满偏。（3）将电阻箱的阻值逐渐变大，使电压表的指针恰好指到满刻度的一半处，即半偏位置。（4）这时读出电阻箱的阻值，就是电压表的内阻3.误差分析R①必须是电阻箱，且电阻箱的阻值应比较大，与电压表的内阻相当（略偏大）的电阻箱。R②为阻值较小的滑动变阻器（小控大），即R<
