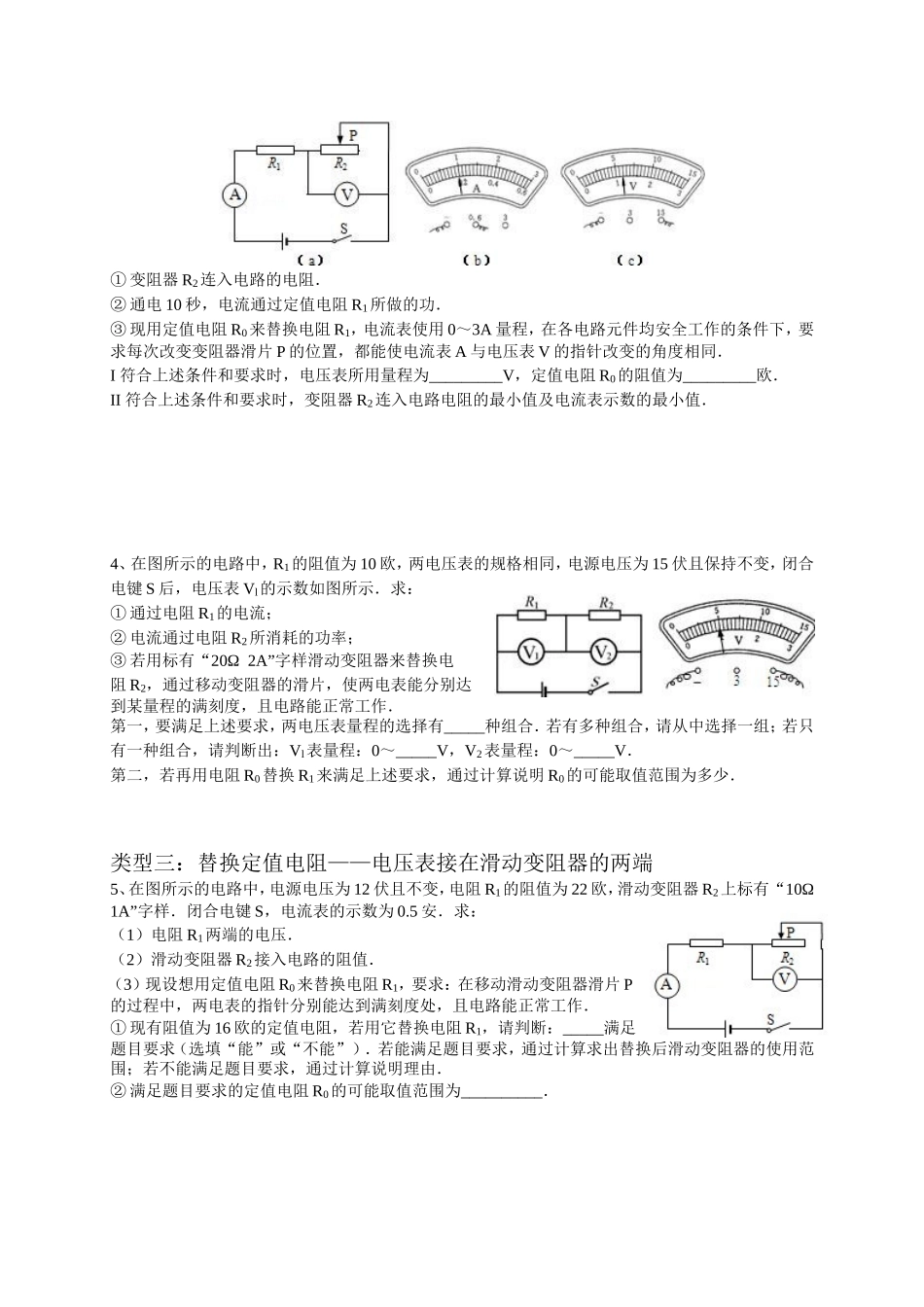

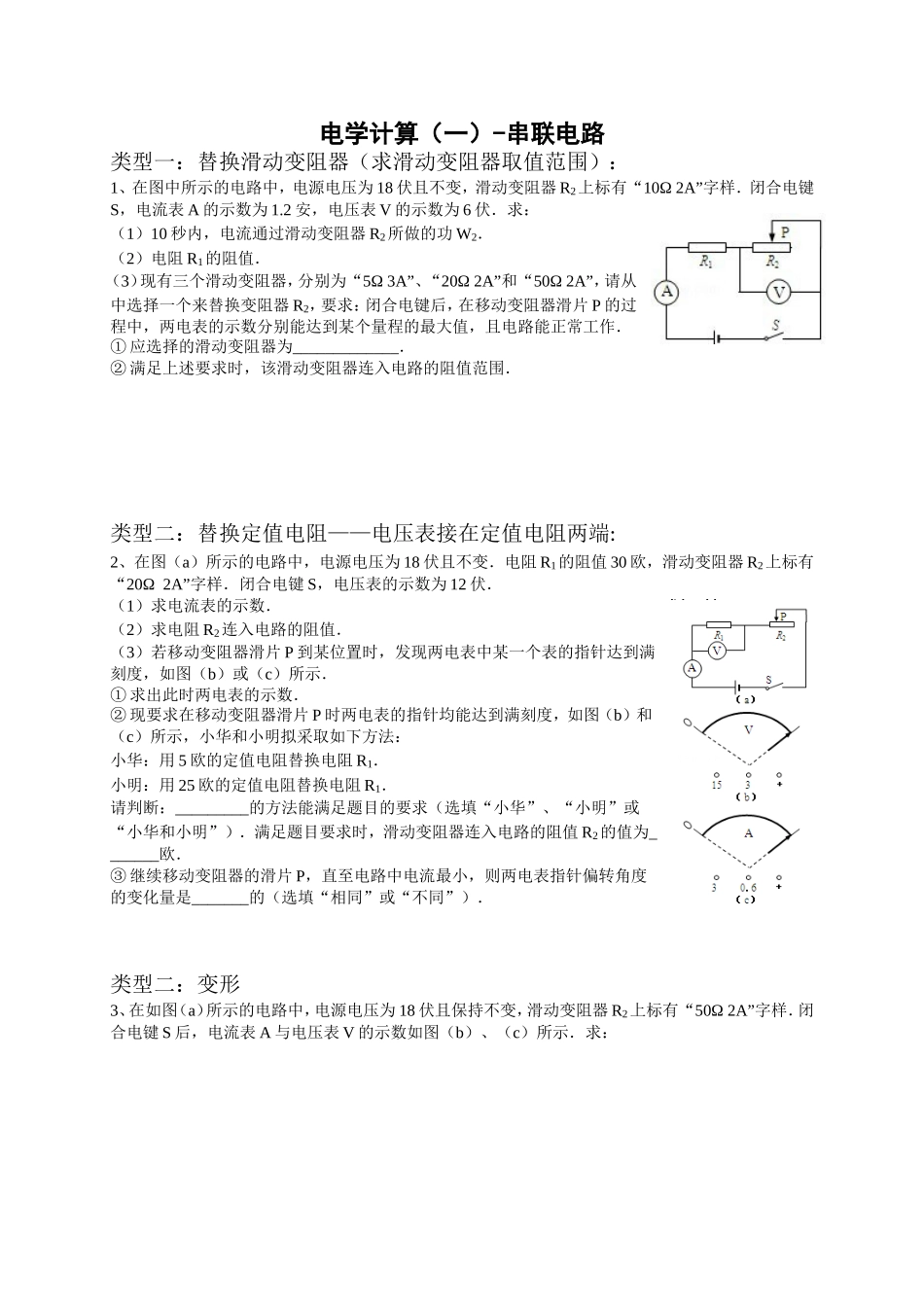

电学计算（一）-串联电路类型一：替换滑动变阻器（求滑动变阻器取值范围）：1、在图中所示的电路中，电源电压为18伏且不变，滑动变阻器R2上标有“10Ω2A”字样．闭合电键S，电流表A的示数为1.2安，电压表V的示数为6伏．求：（1）10秒内，电流通过滑动变阻器R2所做的功W2．（2）电阻R1的阻值．（3）现有三个滑动变阻器，分别为“5Ω3A”、“20Ω2A”和“50Ω2A”，请从中选择一个来替换变阻器R2，要求：闭合电键后，在移动变阻器滑片P的过程中，两电表的示数分别能达到某个量程的最大值，且电路能正常工作．①应选择的滑动变阻器为_____________．②满足上述要求时，该滑动变阻器连入电路的阻值范围．类型二：替换定值电阻——电压表接在定值电阻两端:2、在图（a）所示的电路中，电源电压为18伏且不变．电阻R1的阻值30欧，滑动变阻器R2上标有“20Ω2A”字样．闭合电键S，电压表的示数为12伏．（1）求电流表的示数．（2）求电阻R2连入电路的阻值．（3）若移动变阻器滑片P到某位置时，发现两电表中某一个表的指针达到满刻度，如图（b）或（c）所示．①求出此时两电表的示数．②现要求在移动变阻器滑片P时两电表的指针均能达到满刻度，如图（b）和（c）所示，小华和小明拟采取如下方法：小华：用5欧的定值电阻替换电阻R1．小明：用25欧的定值电阻替换电阻R1．请判断：_________的方法能满足题目的要求（选填“小华”、“小明”或“小华和小明”）．满足题目要求时，滑动变阻器连入电路的阻值R2的值为_______欧．③继续移动变阻器的滑片P，直至电路中电流最小，则两电表指针偏转角度的变化量是_______的（选填“相同”或“不同”）．类型二：变形3、在如图（a）所示的电路中，电源电压为18伏且保持不变，滑动变阻器R2上标有“50Ω2A”字样．闭合电键S后，电流表A与电压表V的示数如图（b）、（c）所示．求：①变阻器R2连入电路的电阻．②通电10秒，电流通过定值电阻R1所做的功．③现用定值电阻R0来替换电阻R1，电流表使用0～3A量程，在各电路元件均安全工作的条件下，要求每次改变变阻器滑片P的位置，都能使电流表A与电压表V的指针改变的角度相同．I符合上述条件和要求时，电压表所用量程为_________V，定值电阻R0的阻值为_________欧．II符合上述条件和要求时，变阻器R2连入电路电阻的最小值及电流表示数的最小值．4、在图所示的电路中，R1的阻值为10欧，两电压表的规格相同，电源电压为15伏且保持不变，闭合电键S后，电压表Vl的示数如图所示．求：①通...
