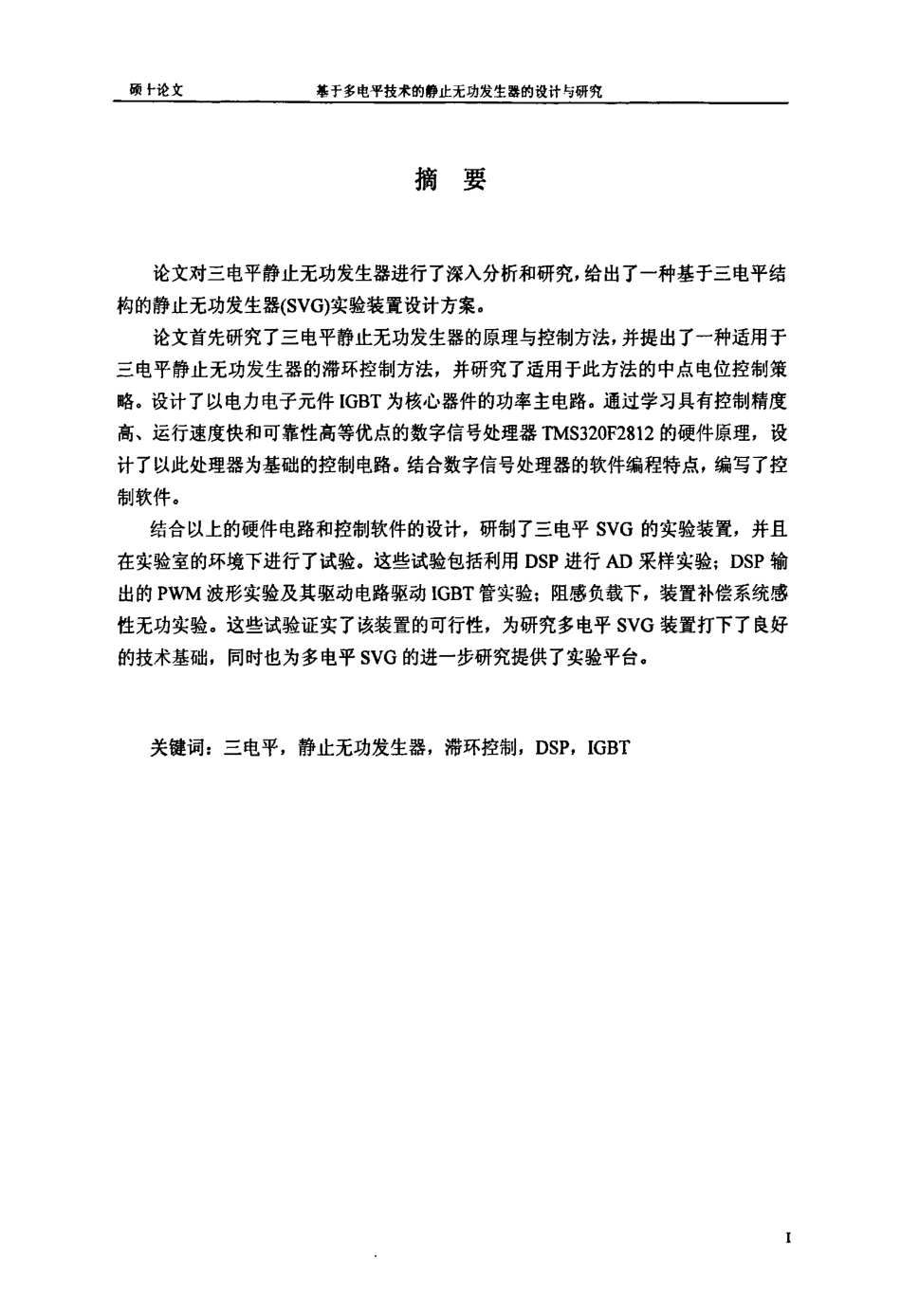

南京理工大学硕士学位论文基于多电平技术的静止无功发生器的设计与研究姓名：高伟申请学位级别：硕士专业：电力系统及其自动化指导教师：陈劲操20060601硕卜论文基于多电平技术的静止无功发生器的设计与研究摘要论文对三电平静止无功发生器进行了深入分析和研究，给出了一种基于三电平结构的静止无功发生器(svG)实验装置设计方案。论文首先研究了三电平静止无功发生器的原理与控制方法，并提出了一种适用于三电平静止无功发生器的滞环控制方法，并研究了适用于此方法的中点电位控制策略。设计了以电力电子元件IGBT为核心器件的功率主电路。通过学习具有控制精度高、运行速度快和可靠性高等优点的数字信号处理器1MS320F2812的硬件原理，设计了以此处理器为基础的控制电路。结合数字信号处理器的软件编程特点，编写了控制软件。结合以上的硬件电路和控制软件的设计，研制了三电平SVG的实验装置，并且在实验室的环境下进行了试验。这些试验包括利用DSP进行AD采样实验；DSP输出的PWM波形实验及其驱动电路驱动IGBT管实验；阻感负载下，装置补偿系统感性无功实验。这些试验证实了该装置的可行性，为研究多电平SVG装置打下了良好的技术基础，同时也为多电平SVG的进一步研究提供了实验平台。关键词：三电平，静止无功发生器，滞环控制，DSP，IGBT堡±丝苎兰三至皇!垫查竺壁生墨堕茎兰墨堕垦兰皇里塞AbstractAthree-levelstnlctureStaticVarGenerator(SVG)experimentrealizationmethodisproposedinthispaper．11摇theoryofSVGisstudiedandanalyzeddeeply．Inthispaper,theoperationprincipleandcontrolmethodofthree—levelSVGareanalyzeddeeply．Ahysteresis-BandCurrentControlforaThree—LevelSVGisgiven．n伦neutral-pointvoltagevariationcontrolstrategyforthemethodisalsostudied．Then,themainpowercircuittakingelectricelectroniccomponentIGBTaskeydeviceisdesigned．mcontrolcircuitbasedonthehighprecision,hi曲speeddigitalsignalprocessorTM$320F2812andthecontrolsoftwarewithhavebeendesigned．WiththehardwarecircuitandcontroIsoftwareanalyzedanddesignedabove。theexperimentalthree—levelSVGdevicehasbeendeveloped．Variouskindsofcharacteristictests，includingADsamplewithDSP,PWMwaveoutput,Reactivecompensation,whichvenfythefeasibilityofthisdevice，havebeencardedon．Allthisworklaysthegoodtechnologicalfoundationinord...
