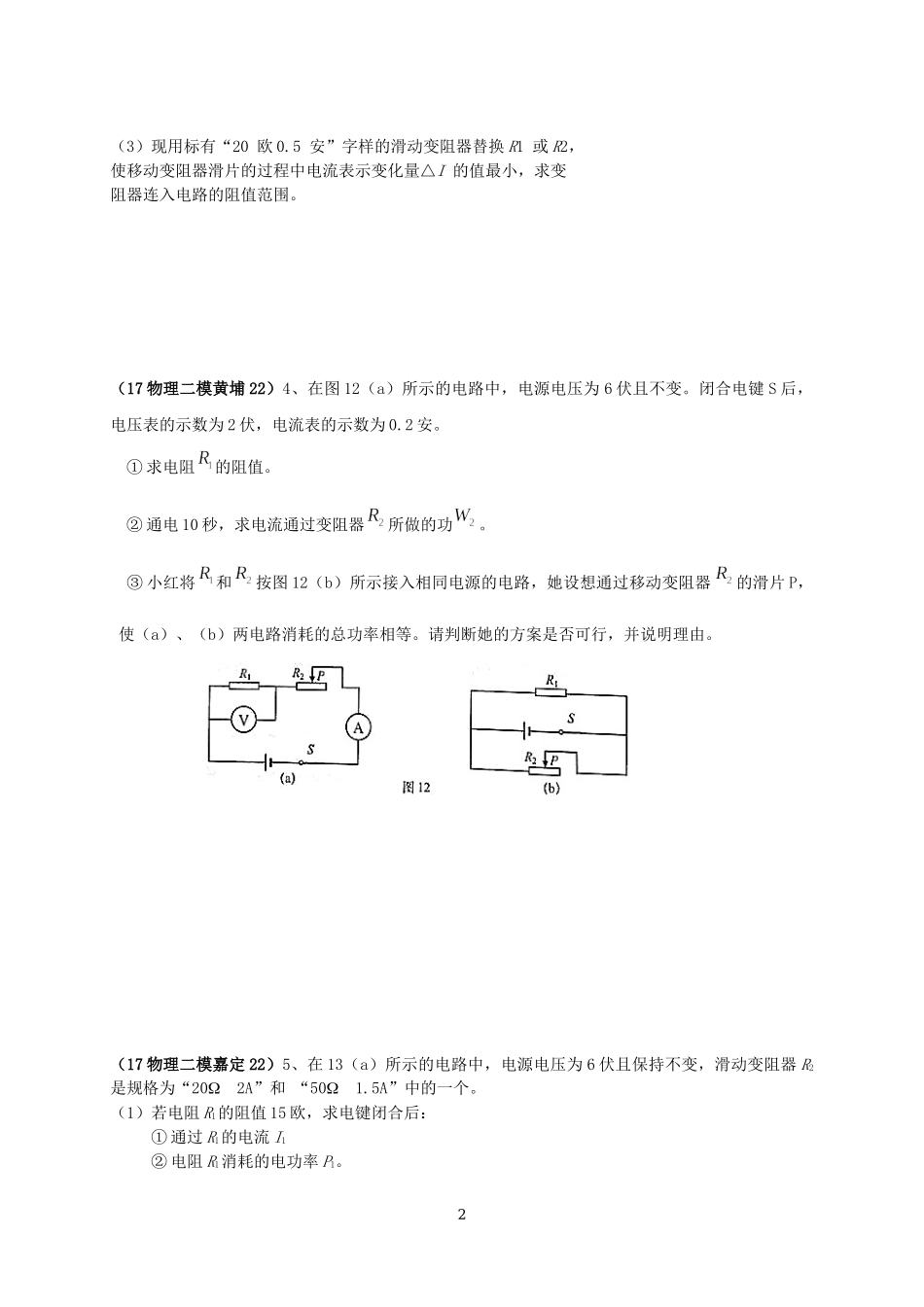

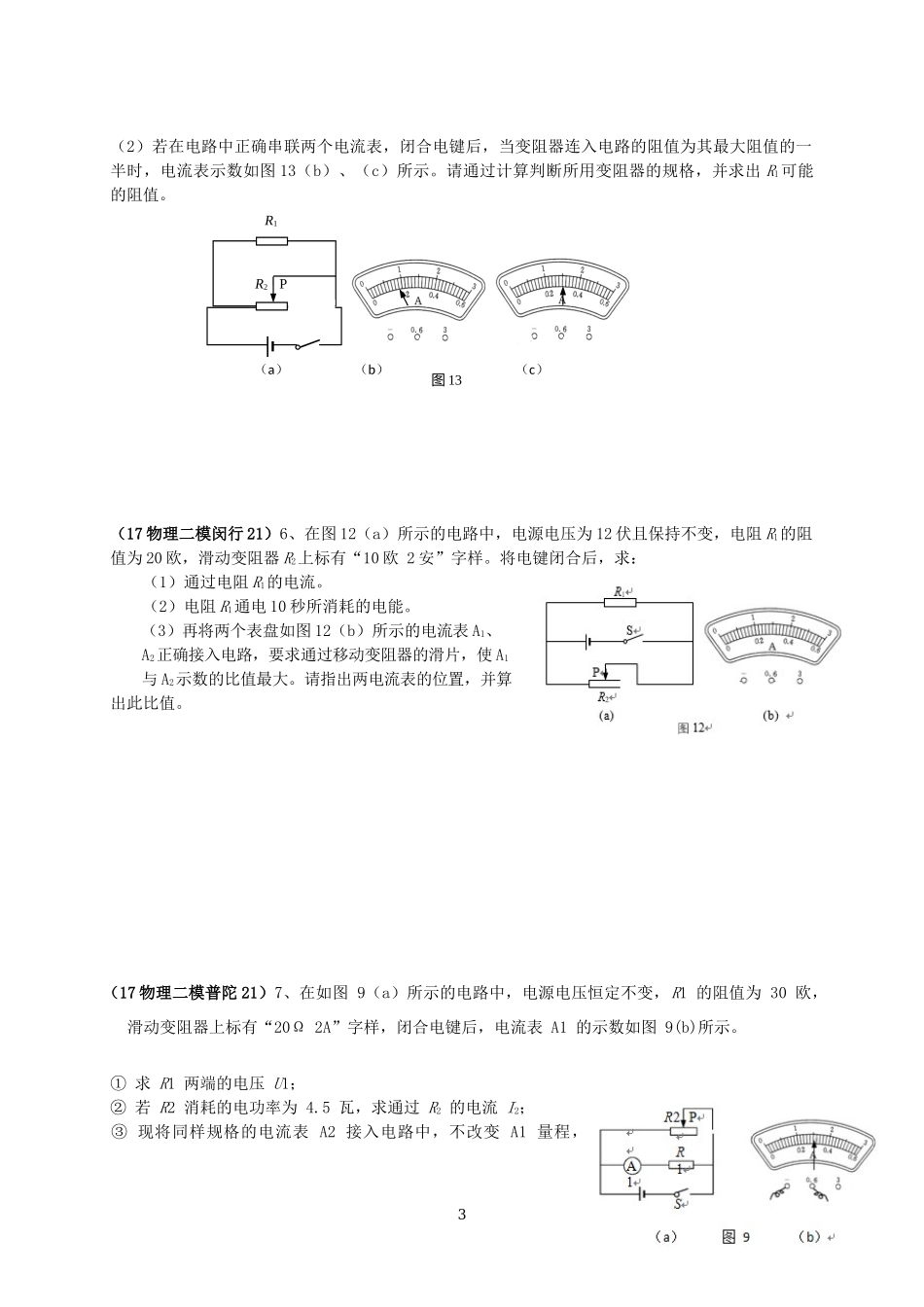

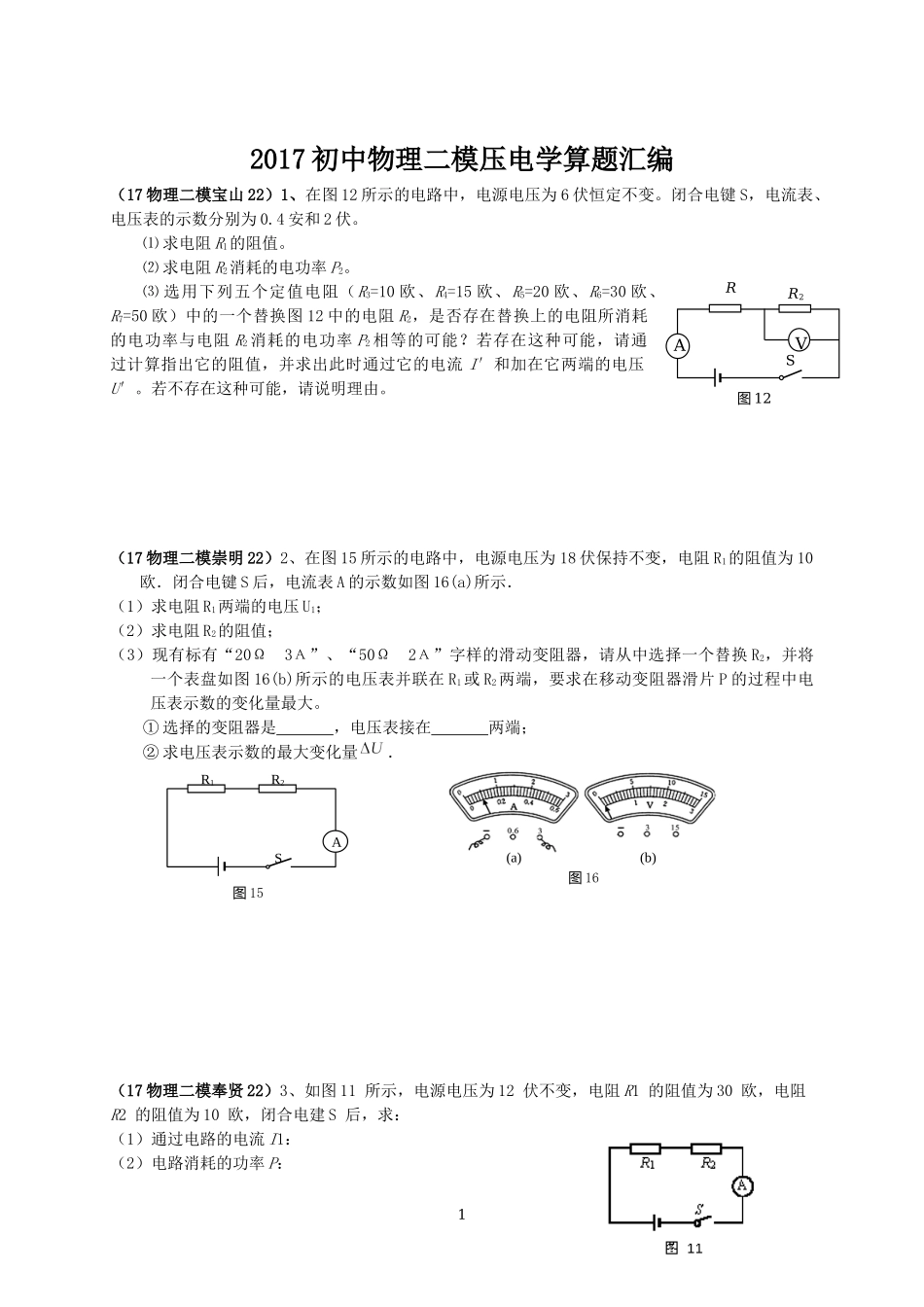

12017初中物理二模压电学算题汇编（17物理二模宝山22）1、在图12所示的电路中，电源电压为6伏恒定不变。闭合电键S，电流表、电压表的示数分别为0.4安和2伏。⑴求电阻R1的阻值。⑵求电阻R2消耗的电功率P2。⑶选用下列五个定值电阻（R3=10欧、R4=15欧、R5=20欧、R6=30欧、R7=50欧）中的一个替换图12中的电阻R2，是否存在替换上的电阻所消耗的电功率与电阻R2消耗的电功率P2相等的可能？若存在这种可能，请通过计算指出它的阻值，并求出此时通过它的电流I′和加在它两端的电压U′。若不存在这种可能，请说明理由。（17物理二模崇明22）2、在图15所示的电路中，电源电压为18伏保持不变，电阻R1的阻值为10欧．闭合电键S后，电流表A的示数如图16(a)所示．（1）求电阻R1两端的电压U1；（2）求电阻R2的阻值；（3）现有标有“20Ω3Α”、“50Ω2Α”字样的滑动变阻器，请从中选择一个替换R2，并将一个表盘如图16(b)所示的电压表并联在R1或R2两端，要求在移动变阻器滑片P的过程中电压表示数的变化量最大。①选择的变阻器是，电压表接在两端；②求电压表示数的最大变化量．（17物理二模奉贤22）3、如图11所示，电源电压为12伏不变，电阻R1的阻值为30欧，电阻R2的阻值为10欧，闭合电建S后，求：（1）通过电路的电流I1：（2）电路消耗的功率P：R1VASR2图12ASR2R1图15(b)(a)图162（3）现用标有“20欧0.5安”字样的滑动变阻器替换R1或R2，使移动变阻器滑片的过程中电流表示变化量△I的值最小，求变阻器连入电路的阻值范围。（17物理二模黄埔22）4、在图12（a）所示的电路中，电源电压为6伏且不变。闭合电键S后，电压表的示数为2伏，电流表的示数为0.2安。①求电阻的阻值。②通电10秒，求电流通过变阻器所做的功。③小红将和按图12（b）所示接入相同电源的电路，她设想通过移动变阻器的滑片P，使（a）、（b）两电路消耗的总功率相等。请判断她的方案是否可行，并说明理由。（17物理二模嘉定22）5、在13（a）所示的电路中，电源电压为6伏且保持不变，滑动变阻器R2是规格为“202A”和“501.5A”中的一个。（1）若电阻R1的阻值15欧，求电键闭合后：①通过R1的电流I1②电阻R1消耗的电功率P1。3（2）若在电路中正确串联两个电流表，闭合电键后，当变阻器连入电路的阻值为其最大阻值的一半时，电流表示数如图13（b）、（c）所示。请通过计算判断所用变阻器的规格，并求出R1可能的阻值。（17物理二模闵行21）6、在图12（a）所示的电路中，电源电压为12伏且保持不变，电...
