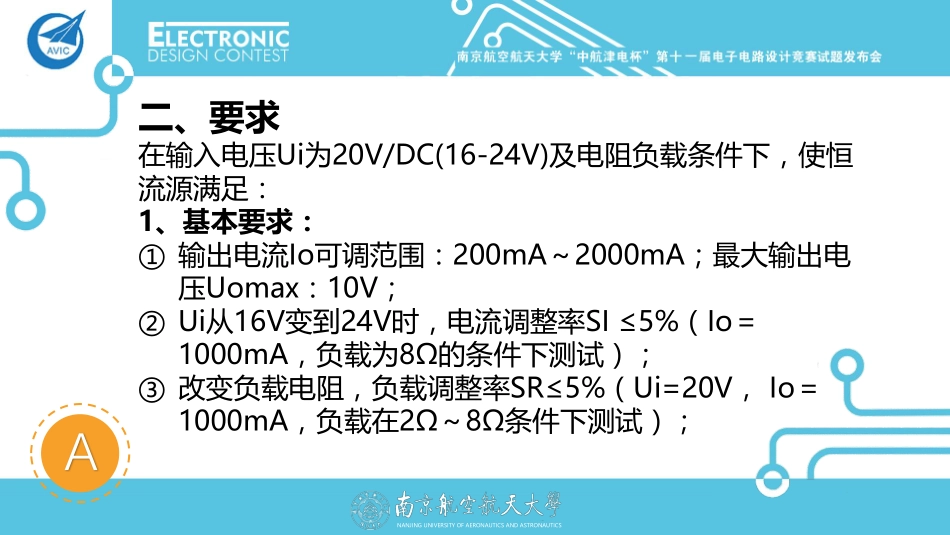

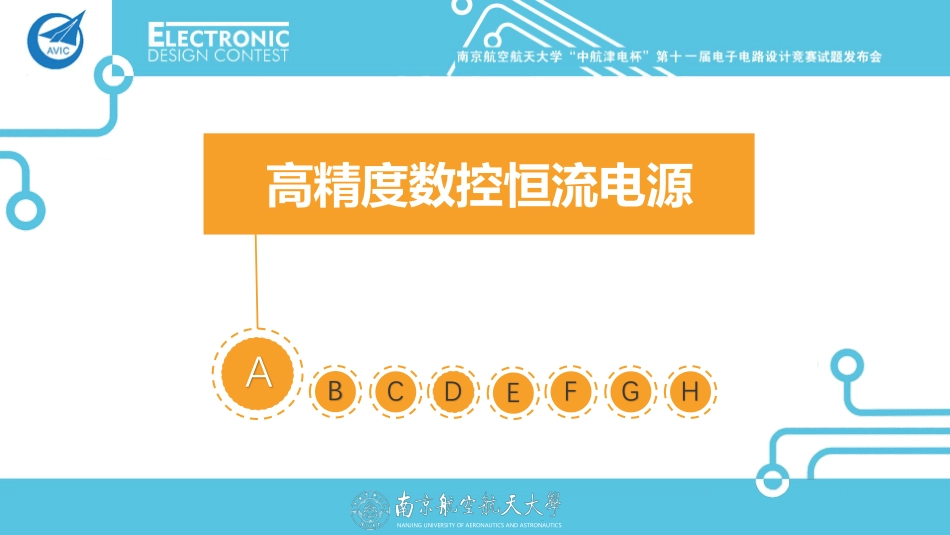

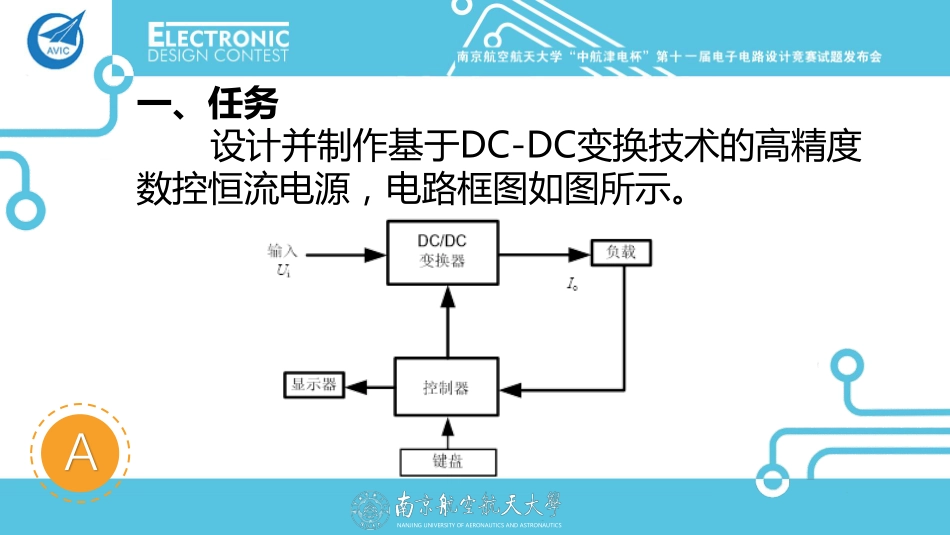

NANJINGUNIVERSITYOFAERONAUTICSANDASTRONAUTICSA高精度数控恒流电源ECDFHGBNANJINGUNIVERSITYOFAERONAUTICSANDASTRONAUTICS一、任务设计并制作基于DC-DC变换技术的高精度数控恒流电源，电路框图如图所示。ANANJINGUNIVERSITYOFAERONAUTICSANDASTRONAUTICS二、要求在输入电压Ui为20V/DC(16-24V)及电阻负载条件下，使恒流源满足：1、基本要求：①输出电流Io可调范围：200mA～2000mA；最大输出电压Uomax：10V；②Ui从16V变到24V时，电流调整率SI≤5%（Io＝1000mA，负载为8Ω的条件下测试）；③改变负载电阻，负载调整率SR≤5%（Ui=20V，Io＝1000mA，负载在2Ω～8Ω条件下测试）；ANANJINGUNIVERSITYOFAERONAUTICSANDASTRONAUTICS④输出纹波电流≤30mA（Ui=20V，Uo=10V，Io=2000mA）；⑤整机效率η≥75%（Ui=20V，Uo=10V，Io=2000mA）；⑥具有过压锁死功能，动作电压Uoth=11±0.5V（Ui=20V，Io=1000mA）；ANANJINGUNIVERSITYOFAERONAUTICSANDASTRONAUTICS2、发挥部分①能数字设定并控制输出电流，步进≤10mA，要求输出电流与给定值的相对误差≤±2%；②输出纹波电流≤15mA（Ui=20V，Uo=10V，Io=2000mA）；③整机效率η≥85%（Ui=20V，Uo=10V，Io=2000mA）；④排除过压故障后，电源能自动恢复为正常状态；⑤具有输出电流的测量和数字显示功能；⑥其它（如：扩大输入电压波动范围为16-36V；具有上电前输出开路检测并报警显示功能等；体积重量）。ANANJINGUNIVERSITYOFAERONAUTICSANDASTRONAUTICS三、说明①图1中DC-DC变换器不允许使用成品模块，但可使用开关电源控制芯片。②DC-DC变换器、控制、显示电路只能由Ui供电，不得另加辅助电源。③本题中的输出纹波电流是指输出电流中的所有非直流成分，要求用毫伏表测量输出纹波电压，再换算成输出纹波电流值。ANANJINGUNIVERSITYOFAERONAUTICSANDASTRONAUTICS④本题中电流调整率SI指Ui在指定范围内变化时，输出电流Io的相对变化率，即;负载调整率SR指输出电压Uo在指定范围内变化（改变负载）时，输出电流Io的相对变化率，即。⑤整机效率=Po/PI，其中Po＝UoIo，PI＝UiIi。ANANJINGUNIVERSITYOFAERONAUTICSANDASTRONAUTICSB单相AC-DC变换电路ECDFHGANANJINGUNIVERSITYOFAERONAUTICSANDASTRONAUTICS一、任务设计并制作如图1所示的单相AC-DC变换电路。输出直流电压稳定在36V，输出电流额定值为2A。BNANJINGUNIVERSITYOFAERONAUTICSANDASTRONAUTICS二、要求1、基本要求：①在输入交流电压Us=24V、输出直流电流Io...
