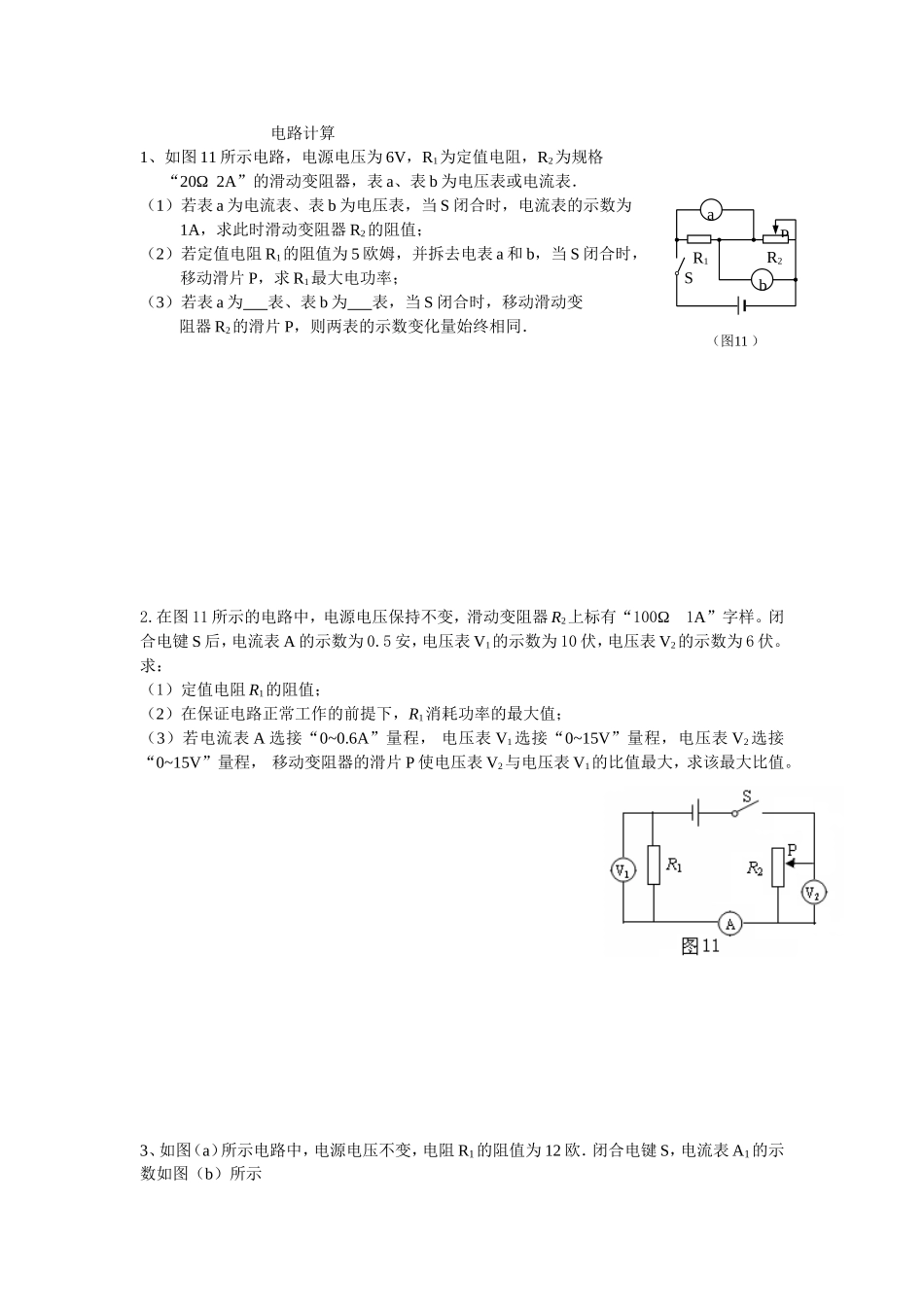

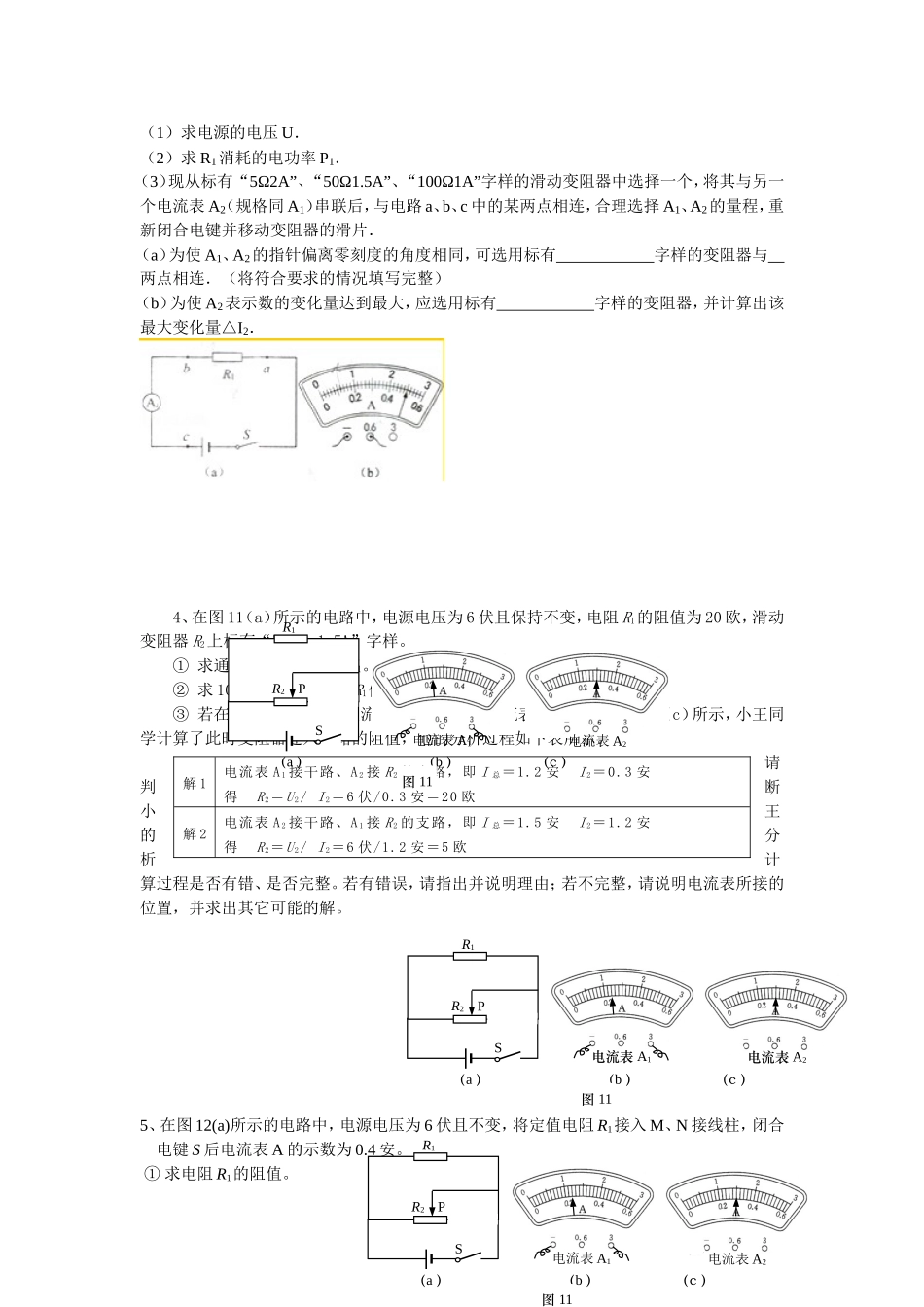

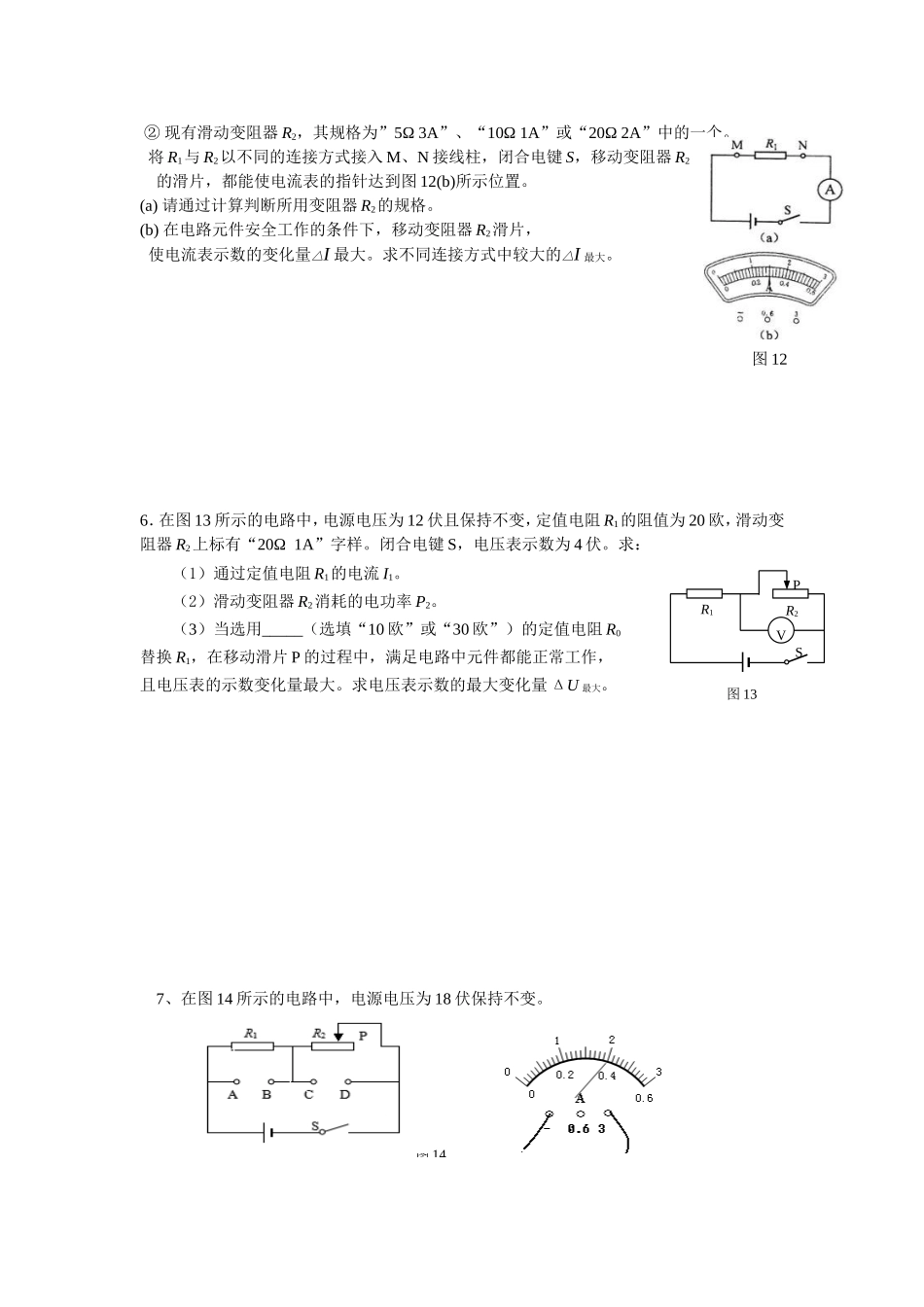

电路计算1、如图11所示电路，电源电压为6V，R1为定值电阻，R2为规格“20Ω2A”的滑动变阻器，表a、表b为电压表或电流表．（1）若表a为电流表、表b为电压表，当S闭合时，电流表的示数为1A，求此时滑动变阻器R2的阻值；（2）若定值电阻R1的阻值为5欧姆，并拆去电表a和b，当S闭合时，移动滑片P，求R1最大电功率；（3）若表a为表、表b为表，当S闭合时，移动滑动变阻器R2的滑片P，则两表的示数变化量始终相同．2.在图11所示的电路中，电源电压保持不变，滑动变阻器R2上标有“100Ω1A”字样。闭合电键S后，电流表A的示数为0.5安，电压表V1的示数为10伏，电压表V2的示数为6伏。求：（1）定值电阻R1的阻值；（2）在保证电路正常工作的前提下，R1消耗功率的最大值；（3）若电流表A选接“0~0.6A”量程，电压表V1选接“0~15V”量程，电压表V2选接“0~15V”量程，移动变阻器的滑片P使电压表V2与电压表V1的比值最大，求该最大比值。3、如图（a）所示电路中，电源电压不变，电阻R1的阻值为12欧．闭合电键S，电流表A1的示数如图（b）所示R1R2baS（图11）P（1）求电源的电压U．（2）求R1消耗的电功率P1．（3）现从标有“5Ω2A”、“50Ω1.5A”、“100Ω1A”字样的滑动变阻器中选择一个，将其与另一个电流表A2（规格同A1）串联后，与电路a、b、c中的某两点相连，合理选择A1、A2的量程，重新闭合电键并移动变阻器的滑片．（a）为使A1、A2的指针偏离零刻度的角度相同，可选用标有字样的变阻器与两点相连．（将符合要求的情况填写完整）（b）为使A2表示数的变化量达到最大，应选用标有字样的变阻器，并计算出该最大变化量△I2．4、在图11（a）所示的电路中，电源电压为6伏且保持不变，电阻R1的阻值为20欧，滑动变阻器R2上标有“501.5A”字样。①求通过电阻R1的电流I1。②求10秒内电流对电阻R1做的功W1。③若在电路中串联两个电流表，闭合电键后电流表示数如图11（b）、（c）所示，小王同学计算了此时变阻器连入电路的阻值，他的分析过程如下表所示。请判断小王的分析计算过程是否有错、是否完整。若有错误，请指出并说明理由；若不完整，请说明电流表所接的位置，并求出其它可能的解。5、在图12(a)所示的电路中，电源电压为6伏且不变，将定值电阻R1接入M、N接线柱，闭合电键S后电流表A的示数为0.4安。.①.求电阻R1的阻值。解1电流表A1接干路、A2接R2的支路，即I总＝1.2安I2＝0.3安得R2＝U2/I2＝6伏/0.3安＝20欧解2电流表A2接干路、A1接R2的支路，即I总＝1.5安I2＝1.2...
