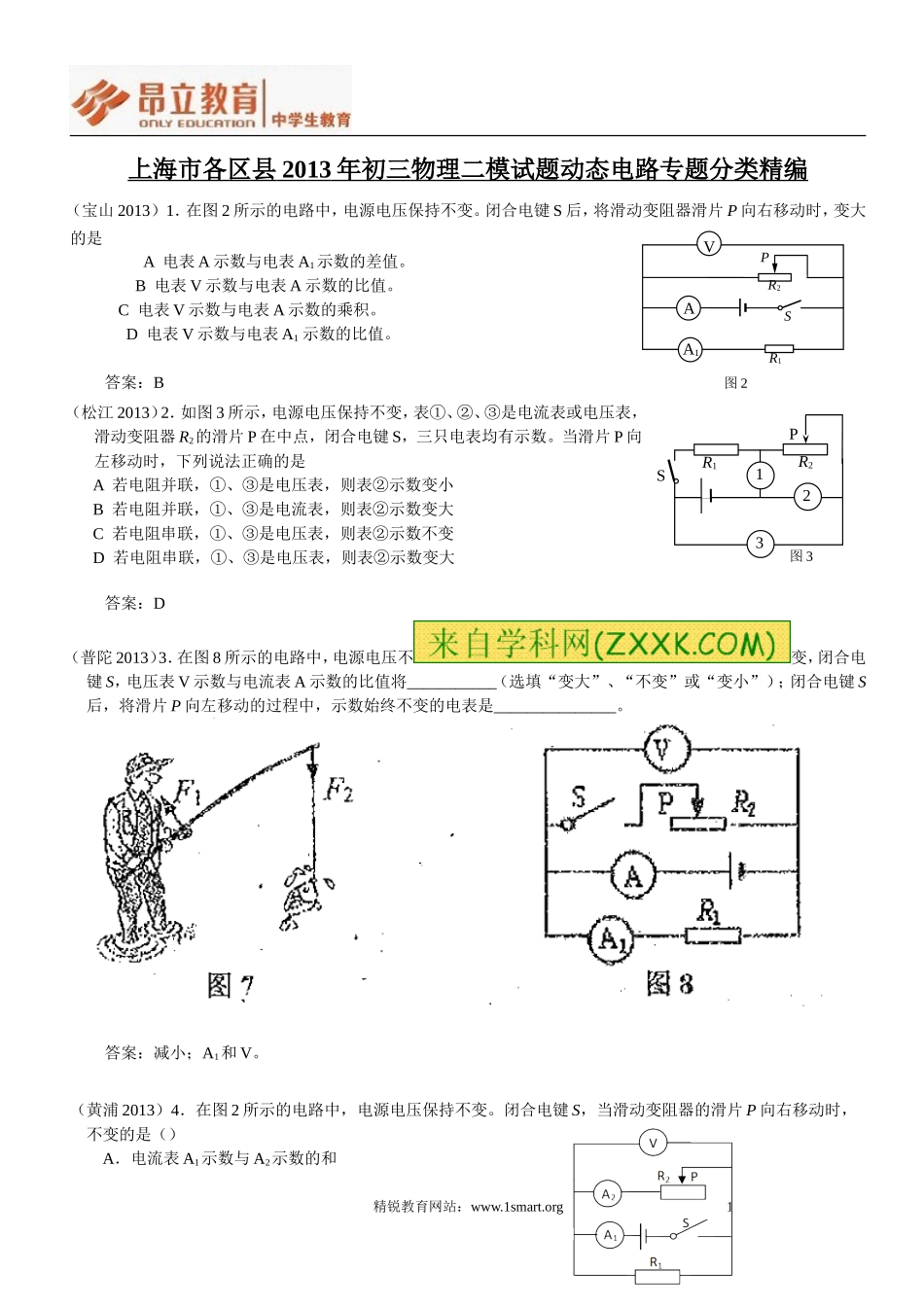

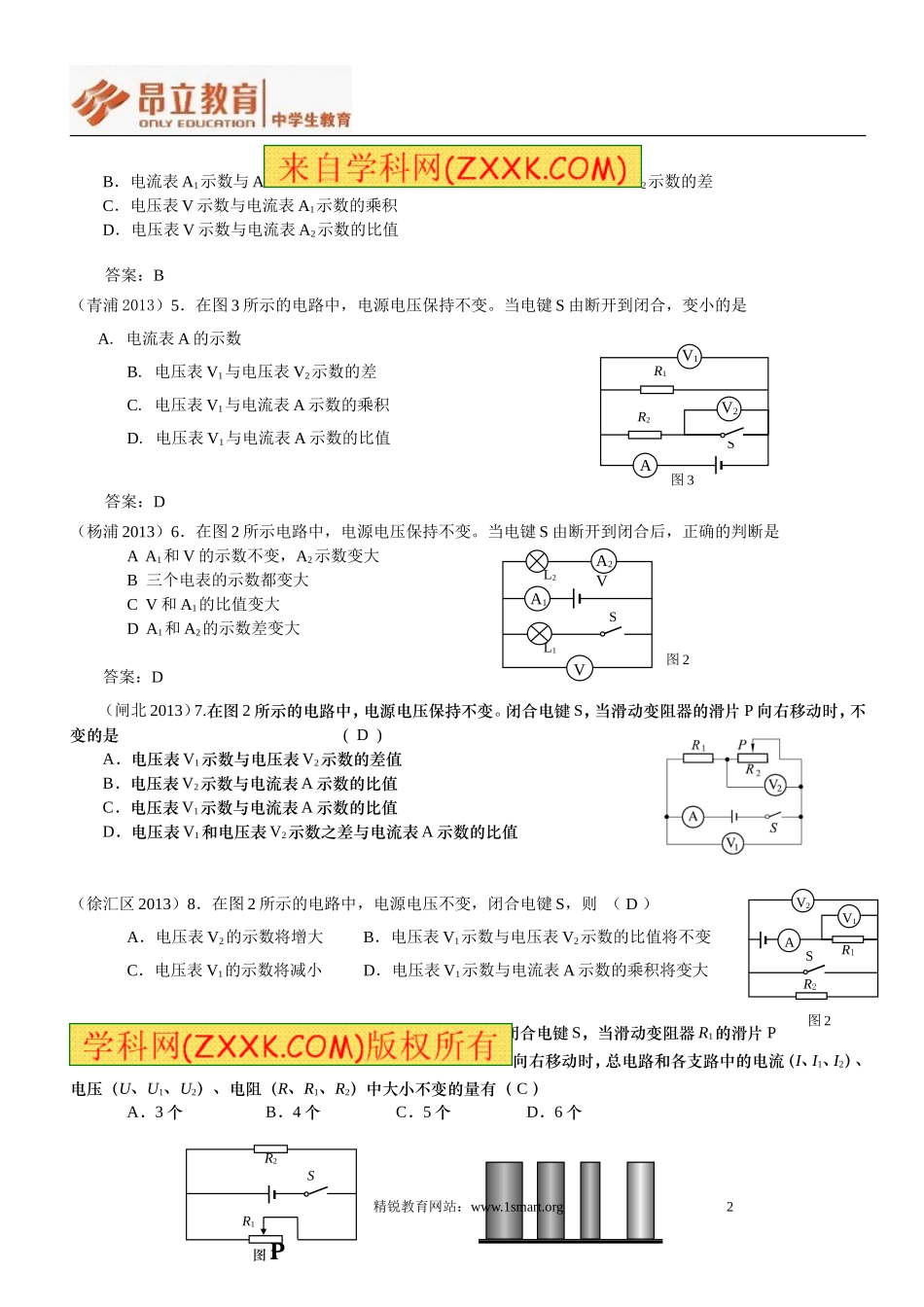

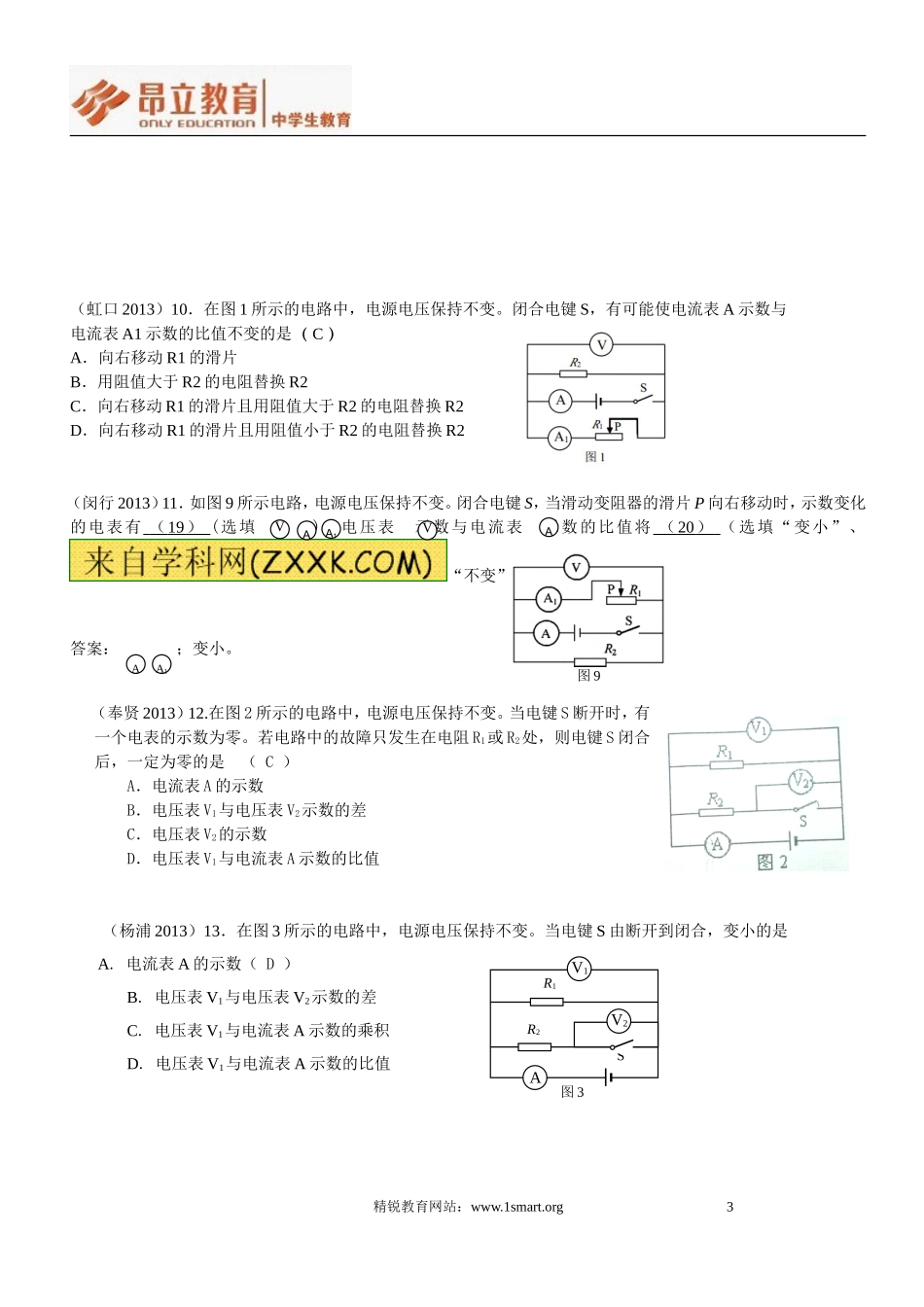

上海市各区县2013年初三物理二模试题动态电路专题分类精编（宝山2013）1．在图2所示的电路中，电源电压保持不变。闭合电键S后，将滑动变阻器滑片P向右移动时，变大的是A电表A示数与电表A1示数的差值。B电表V示数与电表A示数的比值。C电表V示数与电表A示数的乘积。D电表V示数与电表A1示数的比值。答案：B（松江2013）2．如图3所示，电源电压保持不变，表①、②、③是电流表或电压表，滑动变阻器R2的滑片P在中点，闭合电键S，三只电表均有示数。当滑片P向左移动时，下列说法正确的是A若电阻并联，①、③是电压表，则表②示数变小B若电阻并联，①、③是电流表，则表②示数变大C若电阻串联，①、③是电压表，则表②示数不变D若电阻串联，①、③是电压表，则表②示数变大答案：D（普陀2013）3．在图8所示的电路中，电源电压不变，闭合电键S，电压表V示数与电流表A示数的比值将___________（选填“变大”、“不变”或“变小”）；闭合电键S后，将滑片P向左移动的过程中，示数始终不变的电表是_______________。答案：减小；A1和V。（黄浦2013）4．在图2所示的电路中，电源电压保持不变。闭合电键S，当滑动变阻器的滑片P向右移动时，不变的是（）A．电流表A1示数与A2示数的和精锐教育网站：www.1smart.org1图2AVA1R1R2SP图3PSR1R2123图3PR2R1SB．电流表A1示数与A2示数的差C．电压表V示数与电流表A1示数的乘积D．电压表V示数与电流表A2示数的比值答案：B（青浦2013）5．在图3所示的电路中，电源电压保持不变。当电键S由断开到闭合，变小的是A.电流表A的示数B.电压表V1与电压表V2示数的差C.电压表V1与电流表A示数的乘积D.电压表V1与电流表A示数的比值答案：D（杨浦2013）6．在图2所示电路中，电源电压保持不变。当电键S由断开到闭合后，正确的判断是AA1和V的示数不变，A2示数变大B三个电表的示数都变大CV和A1的比值变大DA1和A2的示数差变大答案：D（闸北2013）7.在图2所示的电路中，电源电压保持不变。闭合电键S，当滑动变阻器的滑片P向右移动时，不变的是(D)A．电压表V1示数与电压表V2示数的差值B．电压表V2示数与电流表A示数的比值C．电压表V1示数与电流表A示数的比值D．电压表V1和电压表V2示数之差与电流表A示数的比值（徐汇区2013）8．在图2所示的电路中，电源电压不变，闭合电键S，则（D）A．电压表V2的示数将增大B．电压表V1示数与电压表V2示数的比值将不变C．电压表V1的示数将减小D．电压表V1示数与电流表A示数的乘积将变大（长宁2013）9．在图3所示...
