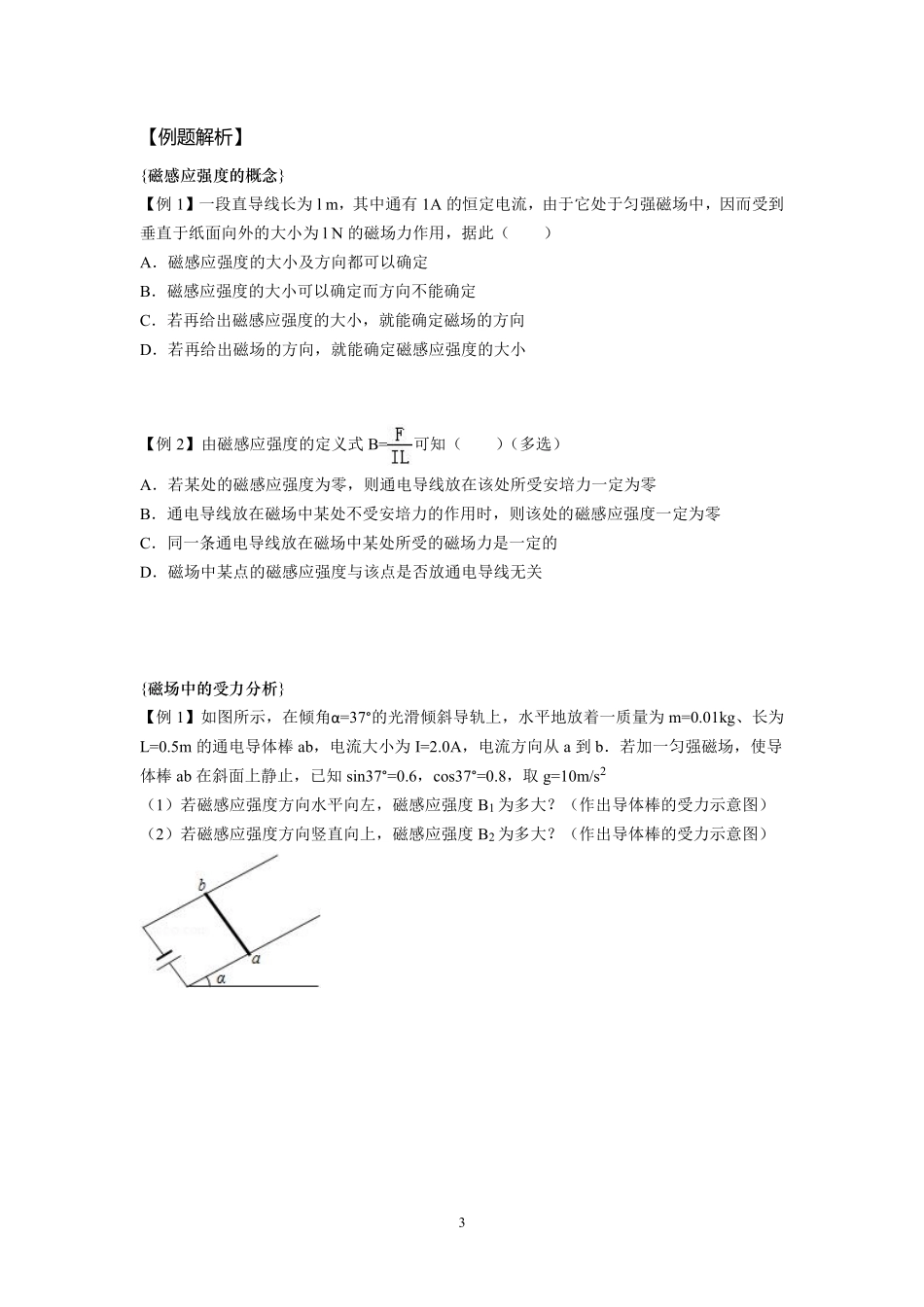

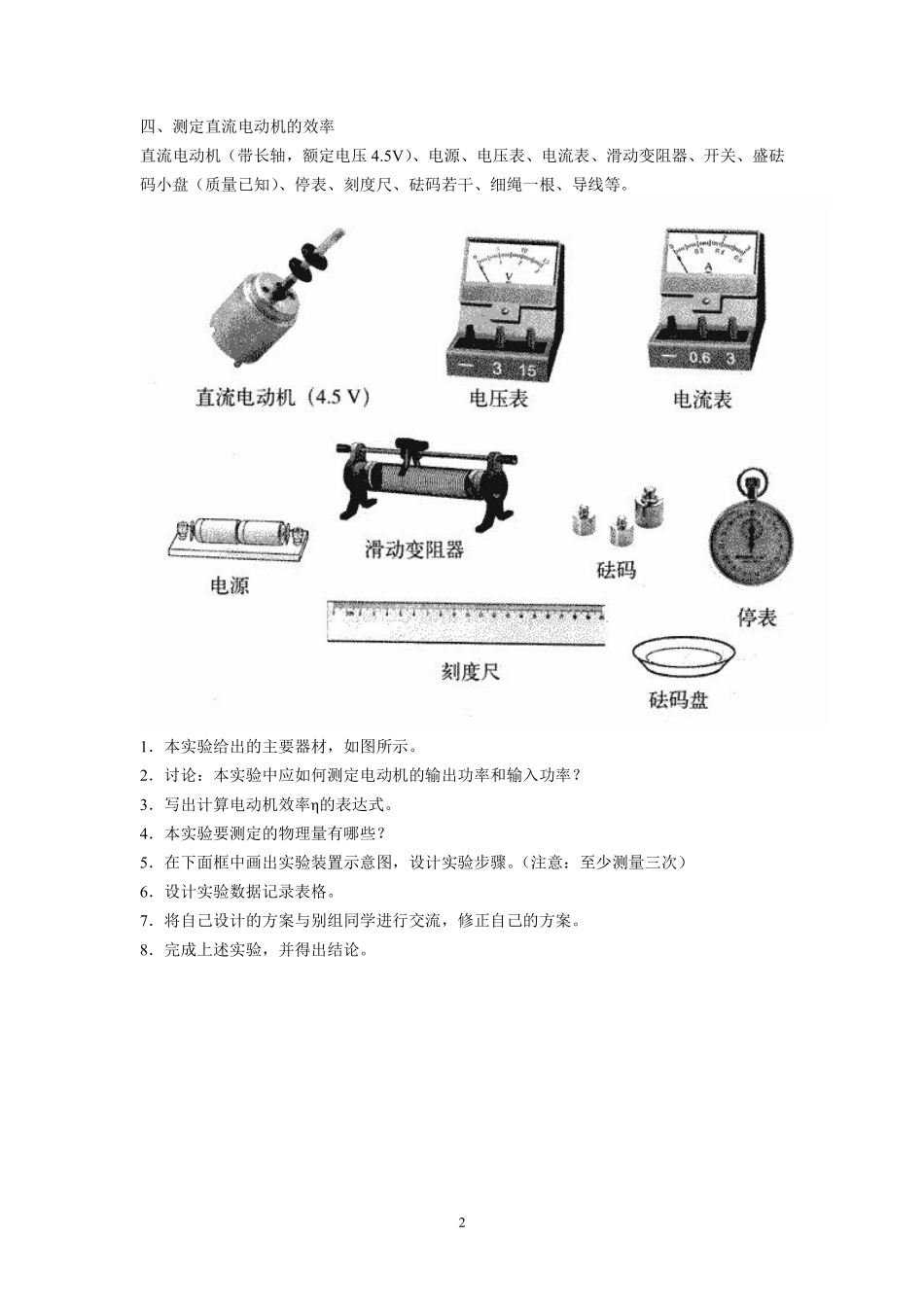

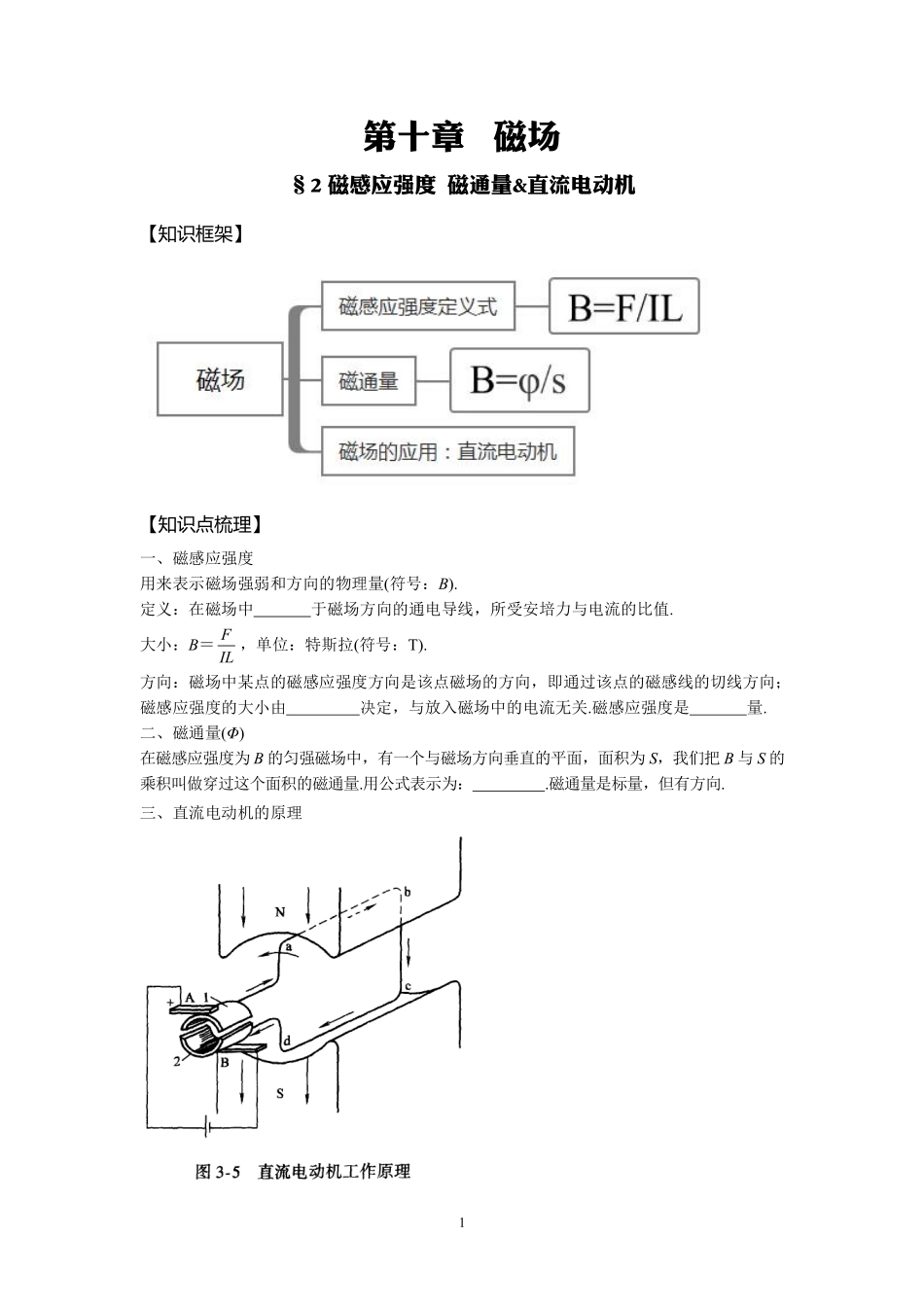

1第十章磁场§2磁感应强度磁通量&直流电动机【知识框架】【知识点梳理】一、磁感应强度用来表示磁场强弱和方向的物理量(符号：B).定义：在磁场中于磁场方向的通电导线，所受安培力与电流的比值.大小：B＝ILF，单位：特斯拉(符号：T).方向：磁场中某点的磁感应强度方向是该点磁场的方向，即通过该点的磁感线的切线方向；磁感应强度的大小由决定，与放入磁场中的电流无关.磁感应强度是量.二、磁通量(Φ)在磁感应强度为B的匀强磁场中，有一个与磁场方向垂直的平面，面积为S，我们把B与S的乘积叫做穿过这个面积的磁通量.用公式表示为：.磁通量是标量，但有方向.三、直流电动机的原理2四、测定直流电动机的效率直流电动机（带长轴，额定电压4.5V）、电源、电压表、电流表、滑动变阻器、开关、盛砝码小盘（质量已知）、停表、刻度尺、砝码若干、细绳一根、导线等。1．本实验给出的主要器材，如图所示。2．讨论：本实验中应如何测定电动机的输出功率和输入功率？3．写出计算电动机效率η的表达式。4．本实验要测定的物理量有哪些？5．在下面框中画出实验装置示意图，设计实验步骤。（注意：至少测量三次）6．设计实验数据记录表格。7．将自己设计的方案与别组同学进行交流，修正自己的方案。8．完成上述实验，并得出结论。3【例题解析】{磁感应强度的概念}【例1】一段直导线长为lm，其中通有1A的恒定电流，由于它处于匀强磁场中，因而受到垂直于纸面向外的大小为lN的磁场力作用，据此（）A．磁感应强度的大小及方向都可以确定B．磁感应强度的大小可以确定而方向不能确定C．若再给出磁感应强度的大小，就能确定磁场的方向D．若再给出磁场的方向，就能确定磁感应强度的大小【例2】由磁感应强度的定义式B=可知（）（多选）A．若某处的磁感应强度为零，则通电导线放在该处所受安培力一定为零B．通电导线放在磁场中某处不受安培力的作用时，则该处的磁感应强度一定为零C．同一条通电导线放在磁场中某处所受的磁场力是一定的D．磁场中某点的磁感应强度与该点是否放通电导线无关{磁场中的受力分析}【例1】如图所示，在倾角α=37°的光滑倾斜导轨上，水平地放着一质量为m=0.01kg、长为L=0.5m的通电导体棒ab，电流大小为I=2.0A，电流方向从a到b．若加一匀强磁场，使导体棒ab在斜面上静止，已知sin37°=0.6，cos37°=0.8，取g=10m/s2（1）若磁感应强度方向水平向左，磁感应强度B1为多大？（作出导体棒的受力示意图）（2）若磁感应强度方向竖直向上，磁感应强度B2为多...
