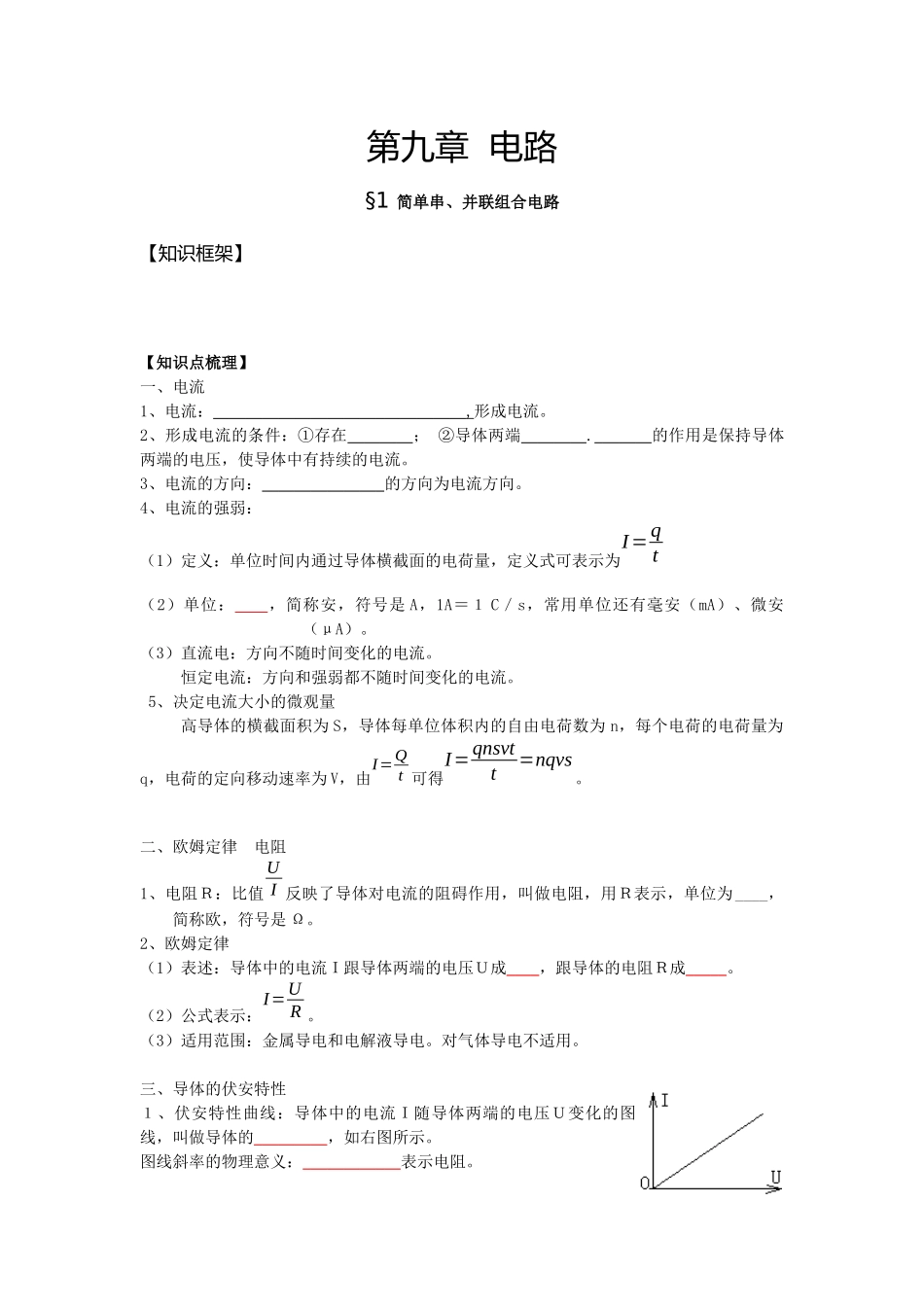

第九章电路§1简单串、并联组合电路【知识框架】【知识点梳理】一、电流1、电流：_______________________________,形成电流。2、形成电流的条件：①存在________；②导体两端________._______的作用是保持导体两端的电压，使导体中有持续的电流。3、电流的方向：_______________的方向为电流方向。4、电流的强弱：（1）定义：单位时间内通过导体横截面的电荷量，定义式可表示为I=qt（2）单位：____，简称安，符号是A，1A＝１C／s，常用单位还有毫安（mA）、微安（μA）。（3）直流电：方向不随时间变化的电流。恒定电流：方向和强弱都不随时间变化的电流。5、决定电流大小的微观量高导体的横截面积为S，导体每单位体积内的自由电荷数为n，每个电荷的电荷量为q，电荷的定向移动速率为V，由I=Qt可得I=qnsvtt=nqvs。二、欧姆定律电阻1、电阻Ｒ：比值UI反映了导体对电流的阻碍作用，叫做电阻，用Ｒ表示，单位为____，简称欧，符号是Ω。2、欧姆定律（1）表述：导体中的电流Ｉ跟导体两端的电压Ｕ成____，跟导体的电阻Ｒ成_____。（2）公式表示：I=UR。（3）适用范围：金属导电和电解液导电。对气体导电不适用。三、导体的伏安特性１、伏安特性曲线：导体中的电流Ｉ随导体两端的电压Ｕ变化的图线，叫做导体的_________，如右图所示。图线斜率的物理意义：____________表示电阻。２、线性元件和非线性元件符合欧姆定律的导体的伏安特性曲线是一条通过坐标原点的直线，具有这种伏安特性的电学元件叫做________；不符合欧姆定律的导体和器件，电流和电压不成正比，伏安特性曲线不是直线，这种电学元件叫做__________。四、电阻定律电阻率1、电阻定律的公式表示：R=ρLS。2、电阻率ρ（１）意义：电阻率跟导体的材料有关，是反映材料导电性能好坏的物理量，在数值上等于用该材料制成的１ｍ长，横截面积为１ｍ2的导体的电阻值，电阻率大表示__________。（2）单位：欧姆米，简称欧米，符号是Ω·m。（3）电阻率一般随温度的变化而变化。五、串联电路和并联电路1、串联电路基本特点①电路中各处的电流相等，即：ＩI＝Ｉ2。②总电压等于分电压之和，即Ｕ＝Ｕ1＋Ｕ2。③总电阻等于各个分电阻之和，即：Ｒ＝Ｒ１＋Ｒ2。④串联电路中各个电阻两端的电压跟它的阻值成正比：UR=U1R1=U2R2=I。⑤串联电路中各个电阻消耗的功率跟它的阻值成正比：PR=P1R1=P2R2=I2。⑥总功率等于各电阻功率之和：Ｐ＝Ｐ1＋Ｐ2。2、并联电路的基本特点①各支路两端电压均相等：U＝Ｕ1＝Ｕ2...
