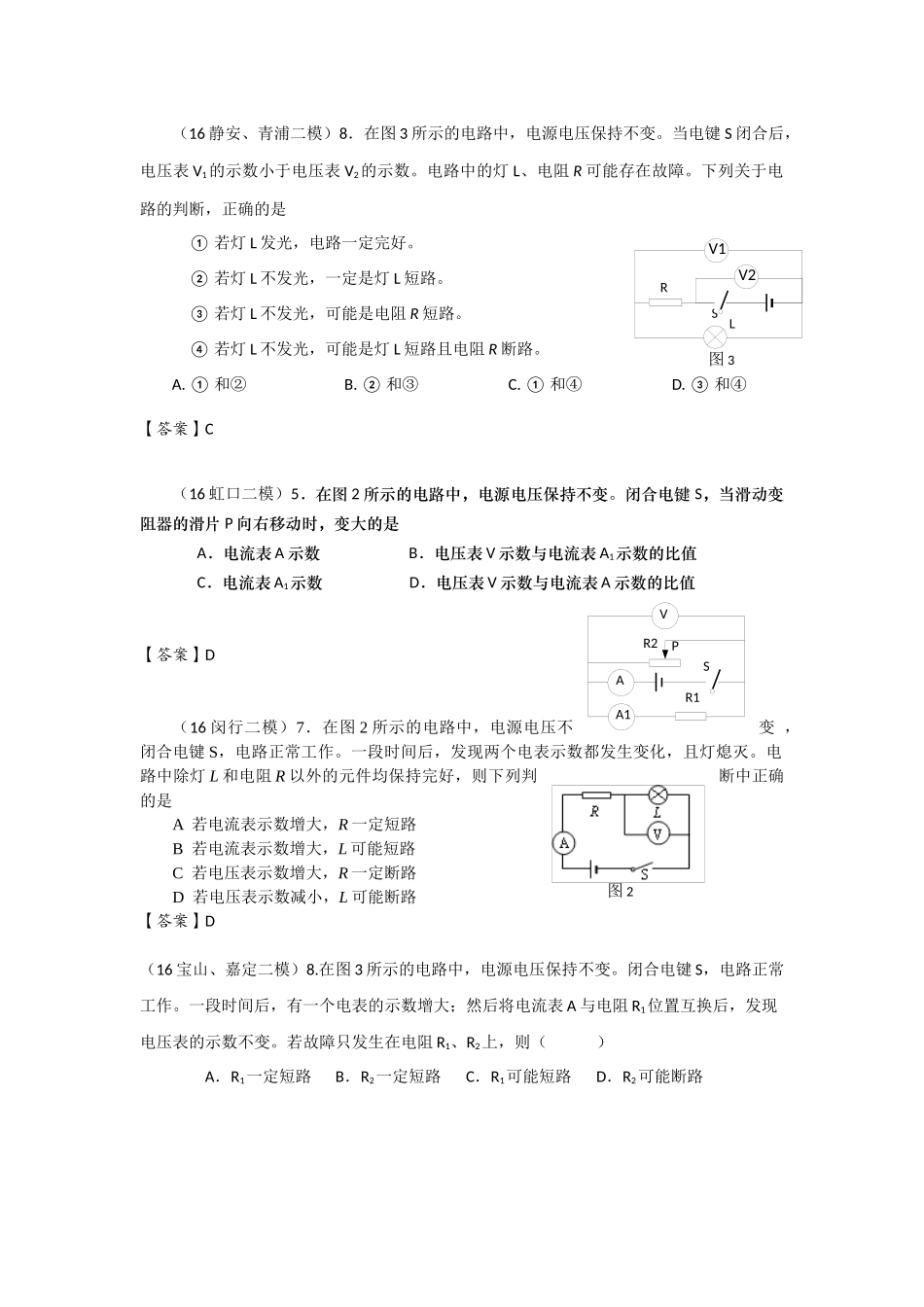

电路分析（16奉贤二模）8．如图4所示，电源电压保持不变。闭合电键S后，当滑动变阻器的滑片P向左移动时，以下说法中正确的是A．电流表A示数变小，电压表V2示数变小B．电压表V1示数与电流表A示数的比值变小C．电压表V1与电压表V2示数的差值不变D．电压表V2示数变化量与电流表A示数变化量之比变小【答案】8.B（16普陀二模）7．在图2所示的电路，电键S从断开到闭合，下列说法中正确的是（）A.V表示数不变，A1表示数不变B.A1表示数不变，A表示数变小C.V表示数变大，A1表示数不变D.V表示数变小，A表示数变大【答案】C（16松江二模）7．如图4所示电路中，电源电压保持不变，当电键S由断开到闭合时，则A．电流表的示数变小，电压表的示数变小B．电流表的示数变小，电压表的示数变大C．电流表的示数不变，电压表的示数变小D．电流表的示数不变，电压表的示数不变【答案】D（16杨浦二模）9．在如图2所示电路中，电源电压保持不变，电阻R1为10欧，电阻R2为20欧，电键S闭合，下列说法正确的是A．断开电键S，三个电表示数将变大B．将R1与R2位置互换，有一个电流表的示数将变大C．将R1与闭合的电键S位置互换，三个电表示数将变大D．将R2与电压表V2的位置互换，三个电表示数变小【答案】C（16黄浦二模）7.在图2所示的电路中，电源电压保持不变，当电建S由断开到闭合时A.电流表的示数变小B.电流表的示数不变C.电压表的示数变小D.电压表的示数不变【答案】D图4R1R2V2SA2A1V1图2（16静安、青浦二模）8．在图3所示的电路中，电源电压保持不变。当电键S闭合后，电压表V1的示数小于电压表V2的示数。电路中的灯L、电阻R可能存在故障。下列关于电路的判断，正确的是①若灯L发光，电路一定完好。②若灯L不发光，一定是灯L短路。③若灯L不发光，可能是电阻R短路。④若灯L不发光，可能是灯L短路且电阻R断路。A.①和②B.②和③C.①和④D.③和④【答案】C（16虹口二模）5．在图2所示的电路中，电源电压保持不变。闭合电键S，当滑动变阻器的滑片P向右移动时，变大的是A．电流表A示数B．电压表V示数与电流表A1示数的比值C．电流表A1示数D．电压表V示数与电流表A示数的比值【答案】D（16闵行二模）7．在图2所示的电路中，电源电压不变，闭合电键S，电路正常工作。一段时间后，发现两个电表示数都发生变化，且灯熄灭。电路中除灯L和电阻R以外的元件均保持完好，则下列判断中正确的是A若电流表示数增大，R一定短路B若电流表示数增大，L可能短路C若电压表示数增大，R一定断路D若电压...
