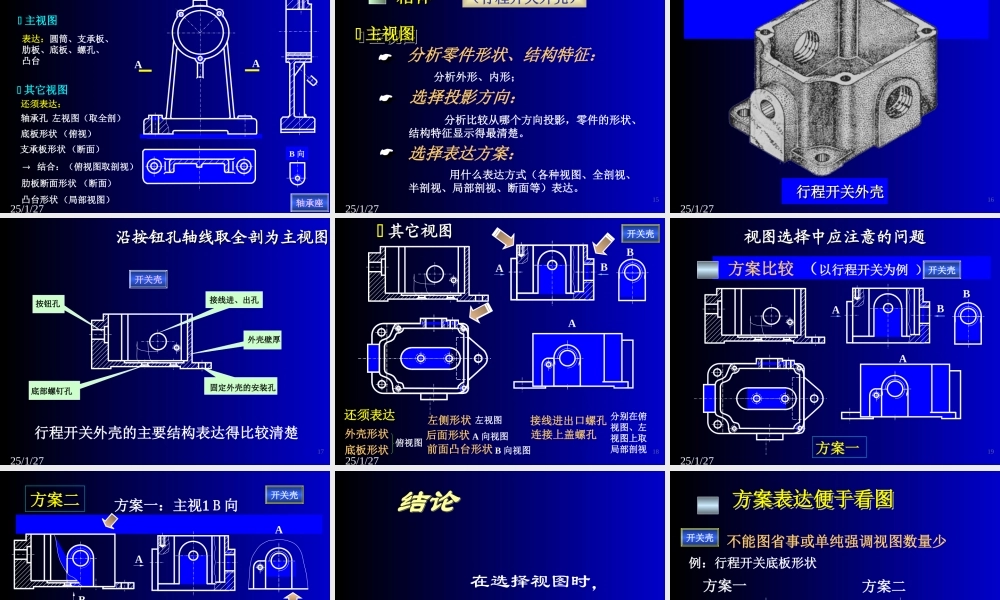

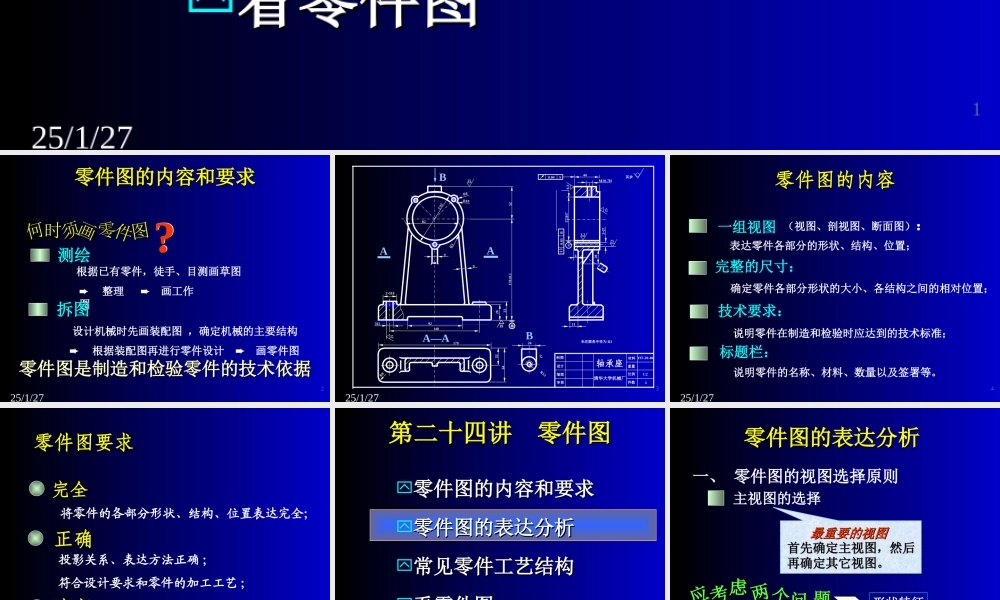

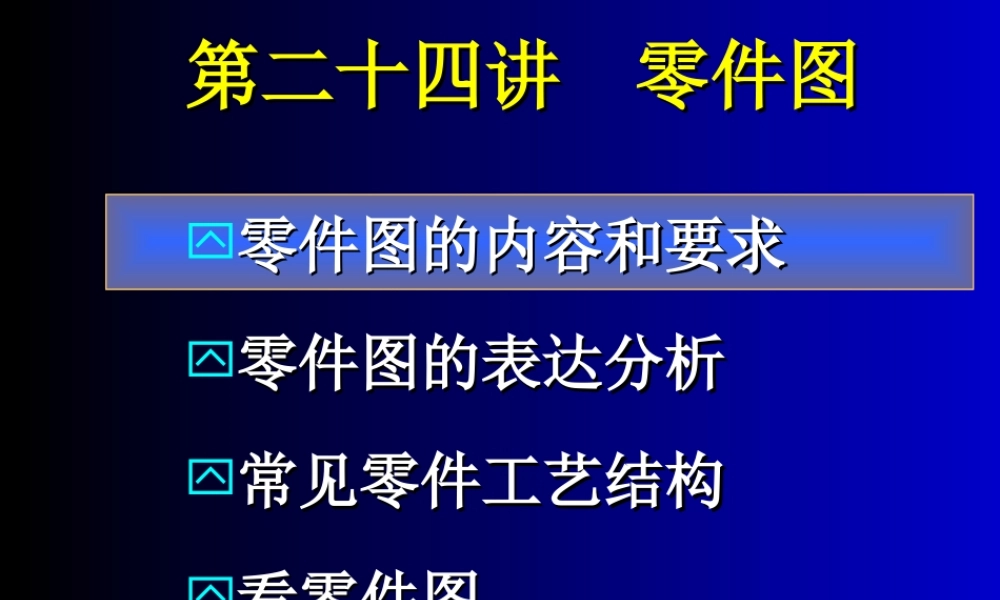

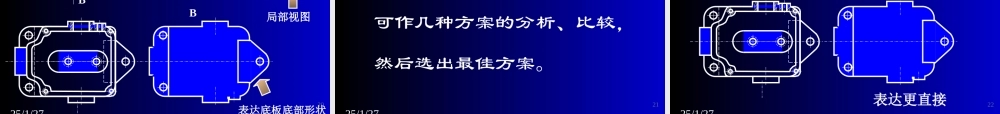

25/1/271第二十四讲零件图第二十四讲零件图零件图的内容和要求零件图的内容和要求零件图的表达分析零件图的表达分析常见零件工艺结构常见零件工艺结构看零件图看零件图25/1/272根据已有零件，徒手、目测画草图整理画工作图设计机械时先画装配图，确定机械的主要结构根据装配图再进行零件设计画零件图何何时时须须画画零零件件图图测绘测绘拆图拆图?零件图是制造和检验零件的技术依据零件图是制造和检验零件的技术依据??零件图的内容和要求零件图的内容和要求25/1/2733.228472H7M10-7H442525S0.04S0.03B116.3BA—A未注圆角半径为R3制图设计描图审核材料件数比例重量轴承座清华大学机械厂1:22HT-20-40B25BAA27R12249299252023170±0.1522×181225R8R10R53×79914092B25170R8326482其余25/1/274（视图、剖视图、断面图）：表达零件各部分的形状、结构、位置；完整的尺寸：技术要求：标题栏：确定零件各部分形状的大小、各结构之间的相对位置；说明零件在制造和检验时应达到的技术标准；说明零件的名称、材料、数量以及签署等。一组视图零件图的内容零件图的内容25/1/275完全正确将零件的各部分形状、结构、位置表达完全；符合设计要求和零件的加工工艺;清楚易懂、便于看图。清晰投影关系、表达方法正确;零件图要求零件图要求25/1/276第二十四讲零件图第二十四讲零件图零件图的内容和要求零件图的内容和要求零件图的表达分析零件图的表达分析常见零件工艺结构常见零件工艺结构看零件图看零件图25/1/277一、零件图的视图选择原则主视图的选择题题形状特征加工位置或工作位置最重要的视图最重要的视图首先确定主视图，然后首先确定主视图，然后再确定其它视图。再确定其它视图。应应考考虑虑两两个个问问零件图的表达分析零件图的表达分析25/1/278例：轴承座对照实物比较从哪个方向投影最能显示零件的形状特征。以能最清楚地显示零件的形状特征的方向为主视图的投影方向。该方向投影最能显示零件的形状特征。轴承座形状特征形状特征25/1/279例如:轴轴线水平放置符合加工位置便于看图零件的加工位置或工作位置25/1/2710轴轴承承座座25/1/2711BAAB向加工工序很多轴承座主视图按工主视图按工作位置放置作位置放置25/1/2712主视图确定后，分析该零件还有哪些结构、形状没有表达完全;选择适当的其它视图（剖视、断面）其它视图的选择其它视图的选择25/1/2713轴用来支承齿轮、皮带轮等传动件传动运动或动力的。一般由若...
