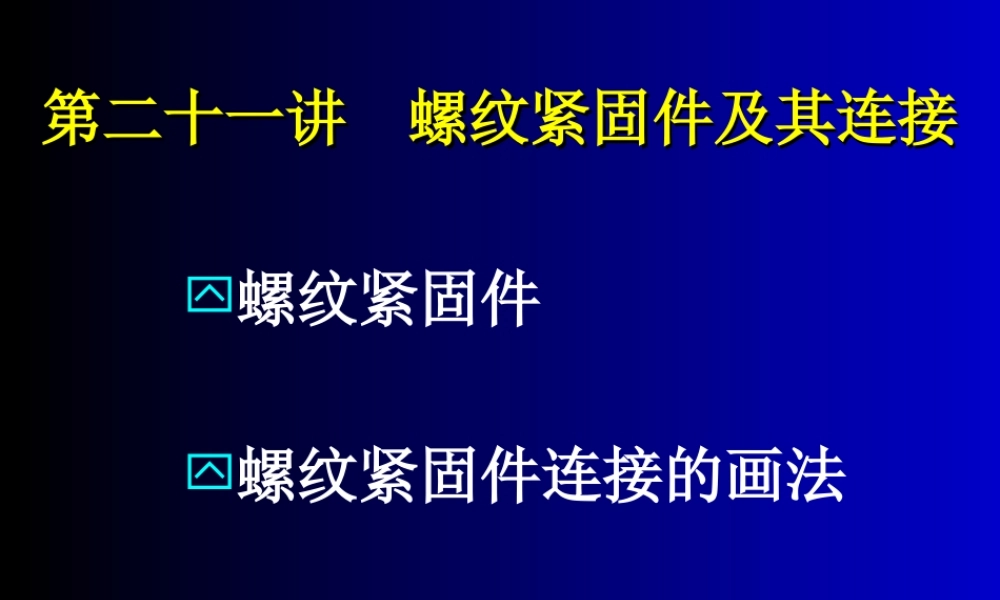

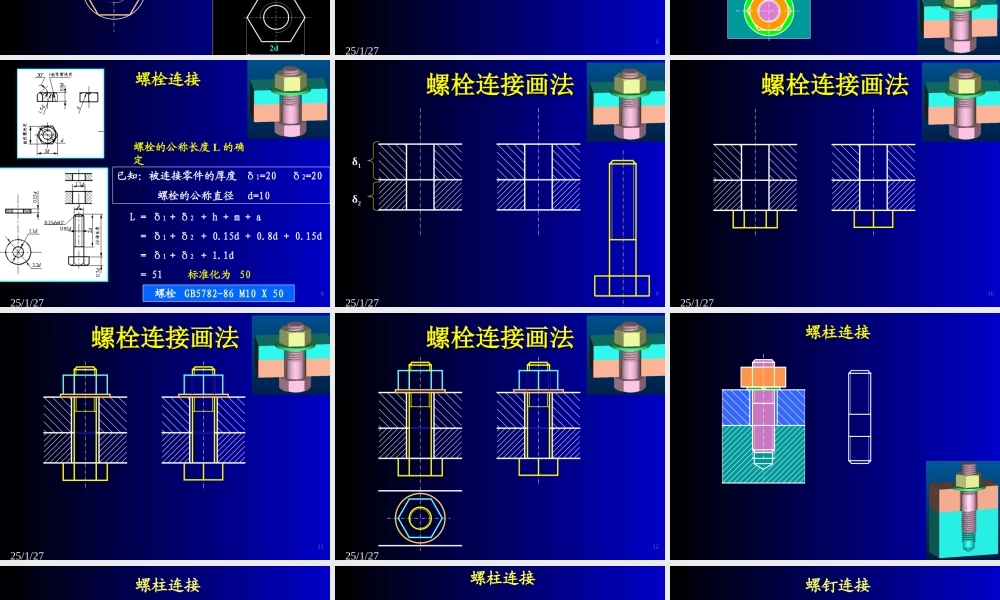

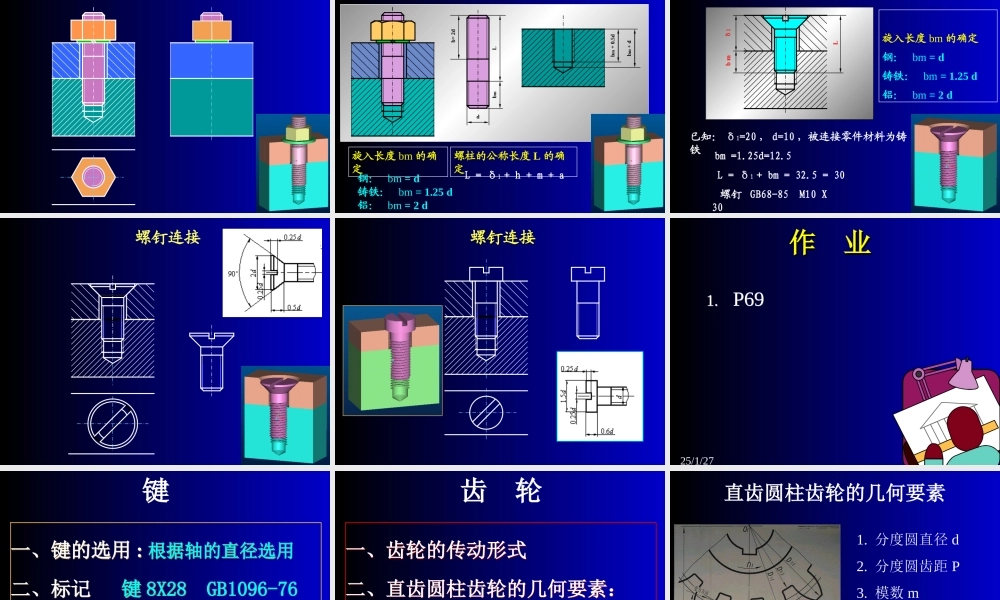

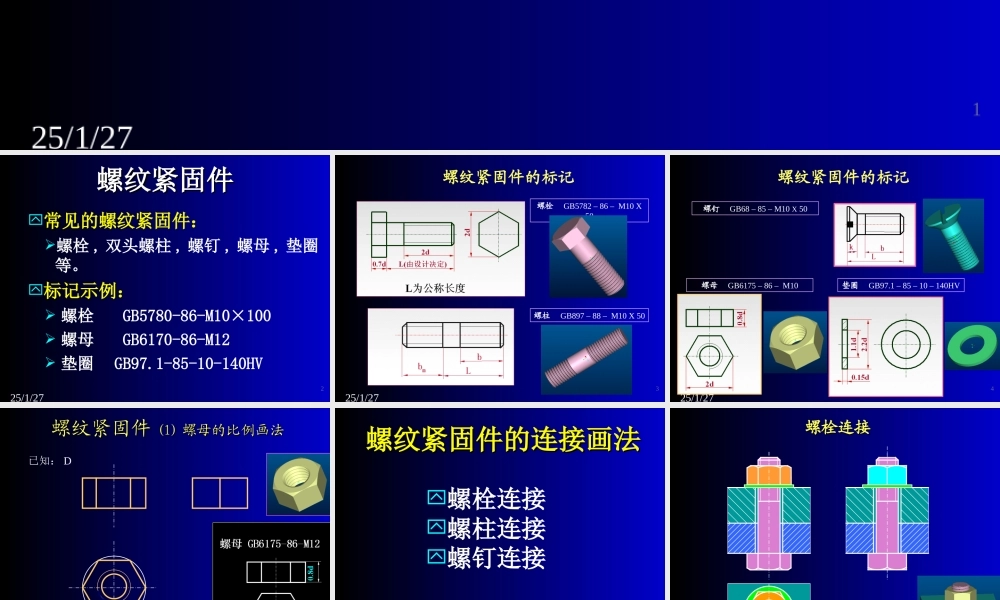

25/1/271第二十一讲螺纹紧固件及其连接第二十一讲螺纹紧固件及其连接螺纹紧固件螺纹紧固件连接的画法25/1/272螺纹紧固件螺纹紧固件常见的螺纹紧固件：螺栓,双头螺柱,螺钉,螺母,垫圈等。标记示例：螺栓GB5780-86-M10×100螺母GB6170-86-M12垫圈GB97.1-85-10-140HV25/1/273螺栓GB5782–86–M10X50螺柱GB897–88–M10X50螺纹紧固件的标记25/1/274螺纹紧固件的标记螺母GB6175–86–M10垫圈GB97.1–85–10–140HV螺钉GB68–85–M10X50螺纹紧固件螺纹紧固件(1)(1)螺母的比例画法螺母的比例画法已知：D25/1/276螺纹紧固件的连接画法螺纹紧固件的连接画法螺栓连接螺柱连接螺钉连接螺栓连接螺栓连接25/1/278螺栓连接螺栓的公称长度L的确定已知：被连接零件的厚度δ1=20δ2=20螺栓的公称直径d=10L=δ1+δ2+h+m+a=δ1+δ2+0.15d+0.8d+0.15d=δ1+δ2+1.1d=51标准化为50螺栓GB5782-86M10X5025/1/279螺栓连接画法螺栓连接画法δ1δ225/1/2710螺栓连接画法螺栓连接画法25/1/2711螺栓连接画法螺栓连接画法25/1/2712螺栓连接画法螺栓连接画法螺柱连接螺柱连接螺柱连接螺柱连接L=δ1+h+m+a螺柱的公称长度L的确定bmLb=2ddbm+0.5dbm+d旋入长度bm的确定钢：bm=d铸铁：bm=1.25d铝：bm=2d已知：δ1=20，d=10，被连接零件材料为铸铁bm=1.25d=12.5L=δ1+bm=32.5=30螺钉GB68-85M10X30螺钉连接Lbmδ1旋入长度bm的确定钢：bm=d铸铁：bm=1.25d铝：bm=2d螺钉连接螺钉连接螺钉连接25/1/2719作业作业1.P691.P6925/1/2720一、键的选用:根据轴的直径选用二、标记键8X28GB1096-76三、装配图的画法一、键的选用:根据轴的直径选用二、标记键8X28GB1096-76三、装配图的画法键25/1/2721一、齿轮的传动形式二、直齿圆柱齿轮的几何要素：三、齿轮画法（1）单个齿轮画法（2）齿轮啮合画法一、齿轮的传动形式二、直齿圆柱齿轮的几何要素：三、齿轮画法（1）单个齿轮画法（2）齿轮啮合画法齿轮25/1/27221.分度圆直径d2.分度圆齿距P3.模数m4.齿顶圆直径da齿根圆直径df5.齿顶高ha,齿根高hf直齿圆柱齿轮的几何要素25/1/2723单个齿轮画法25/1/2724齿轮啮合画法25/1/2725一、标注滚动轴承8107GB301-84滚动轴承208GB301-84一、标注滚动轴承8107GB301-84滚动轴承208GB301-84轴承弹簧画法示例弹簧画法示例弹簧画法示例弹簧画法示例弹簧画法示例弹簧画法示例弹簧画法示例弹簧画法示例
