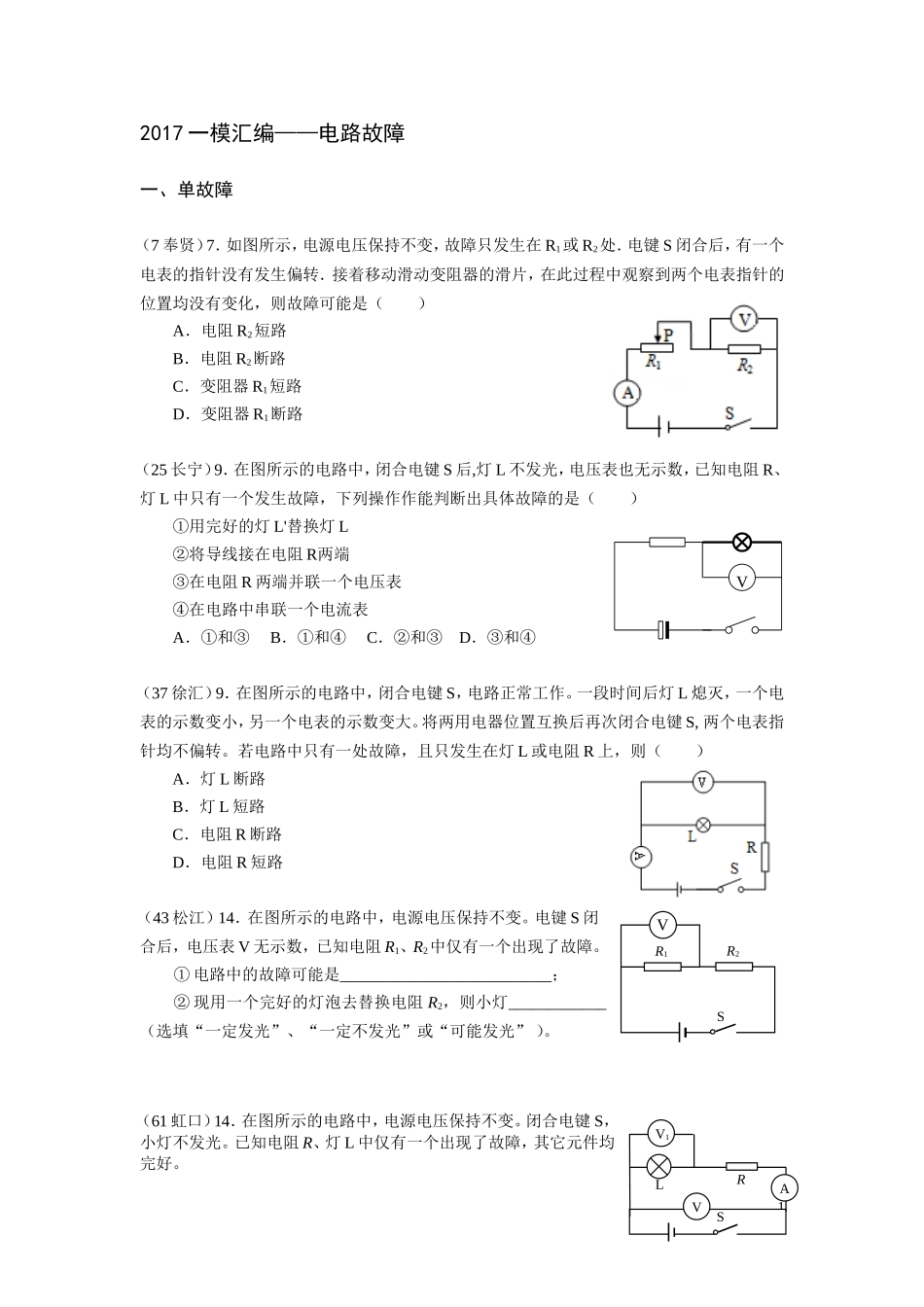

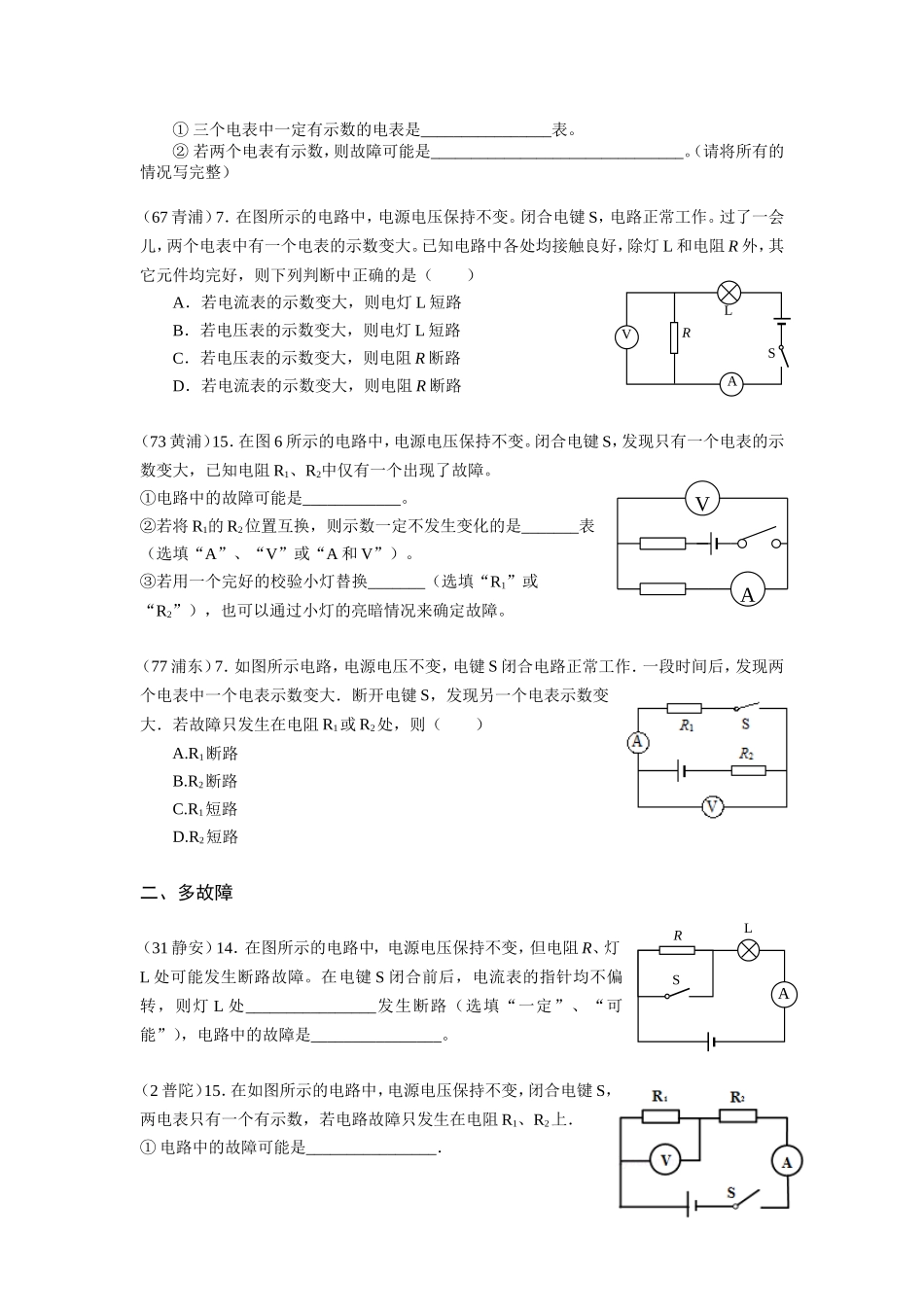

2017一模汇编——电路故障一、单故障（7奉贤）7．如图所示，电源电压保持不变，故障只发生在R1或R2处．电键S闭合后，有一个电表的指针没有发生偏转．接着移动滑动变阻器的滑片，在此过程中观察到两个电表指针的位置均没有变化，则故障可能是（）A．电阻R2短路B．电阻R2断路C．变阻器R1短路D．变阻器R1断路（25长宁）9．在图所示的电路中，闭合电键S后,灯L不发光，电压表也无示数，已知电阻R、灯L中只有一个发生故障，下列操作作能判断出具体故障的是（）①用完好的灯L'替换灯L②将导线接在电阻R两端③在电阻R两端并联一个电压表④在电路中串联一个电流表A．①和③B．①和④C．②和③D．③和④（37徐汇）9．在图所示的电路中，闭合电键S，电路正常工作。一段时间后灯L熄灭，一个电表的示数变小，另一个电表的示数变大。将两用电器位置互换后再次闭合电键S,两个电表指针均不偏转。若电路中只有一处故障，且只发生在灯L或电阻R上，则（）A．灯L断路B．灯L短路C．电阻R断路D．电阻R短路（43松江）14．在图所示的电路中，电源电压保持不变。电键S闭合后，电压表V无示数，已知电阻R1、R2中仅有一个出现了故障。①电路中的故障可能是__________________________；②现用一个完好的灯泡去替换电阻R2，则小灯____________（选填“一定发光”、“一定不发光”或“可能发光”）。（61虹口）14．在图所示的电路中，电源电压保持不变。闭合电键S，小灯不发光。已知电阻R、灯L中仅有一个出现了故障，其它元件均完好。1VRLSSSVSR2R1RSVLV1ALSRVA①三个电表中一定有示数的电表是________________表。②若两个电表有示数，则故障可能是_______________________________。（请将所有的情况写完整）（67青浦）7．在图所示的电路中，电源电压保持不变。闭合电键S，电路正常工作。过了一会儿，两个电表中有一个电表的示数变大。已知电路中各处均接触良好，除灯L和电阻R外，其它元件均完好，则下列判断中正确的是（）A．若电流表的示数变大，则电灯L短路B．若电压表的示数变大，则电灯L短路C．若电压表的示数变大，则电阻R断路D．若电流表的示数变大，则电阻R断路（73黄浦）15．在图6所示的电路中，电源电压保持不变。闭合电键S，发现只有一个电表的示数变大，已知电阻R1、R2中仅有一个出现了故障。①电路中的故障可能是____________。②若将R1的R2位置互换，则示数一定不发生变化的是_______表（选填“A”、“V”或“A和V”）。③若用一个完好的校验小灯替换_______（选...
