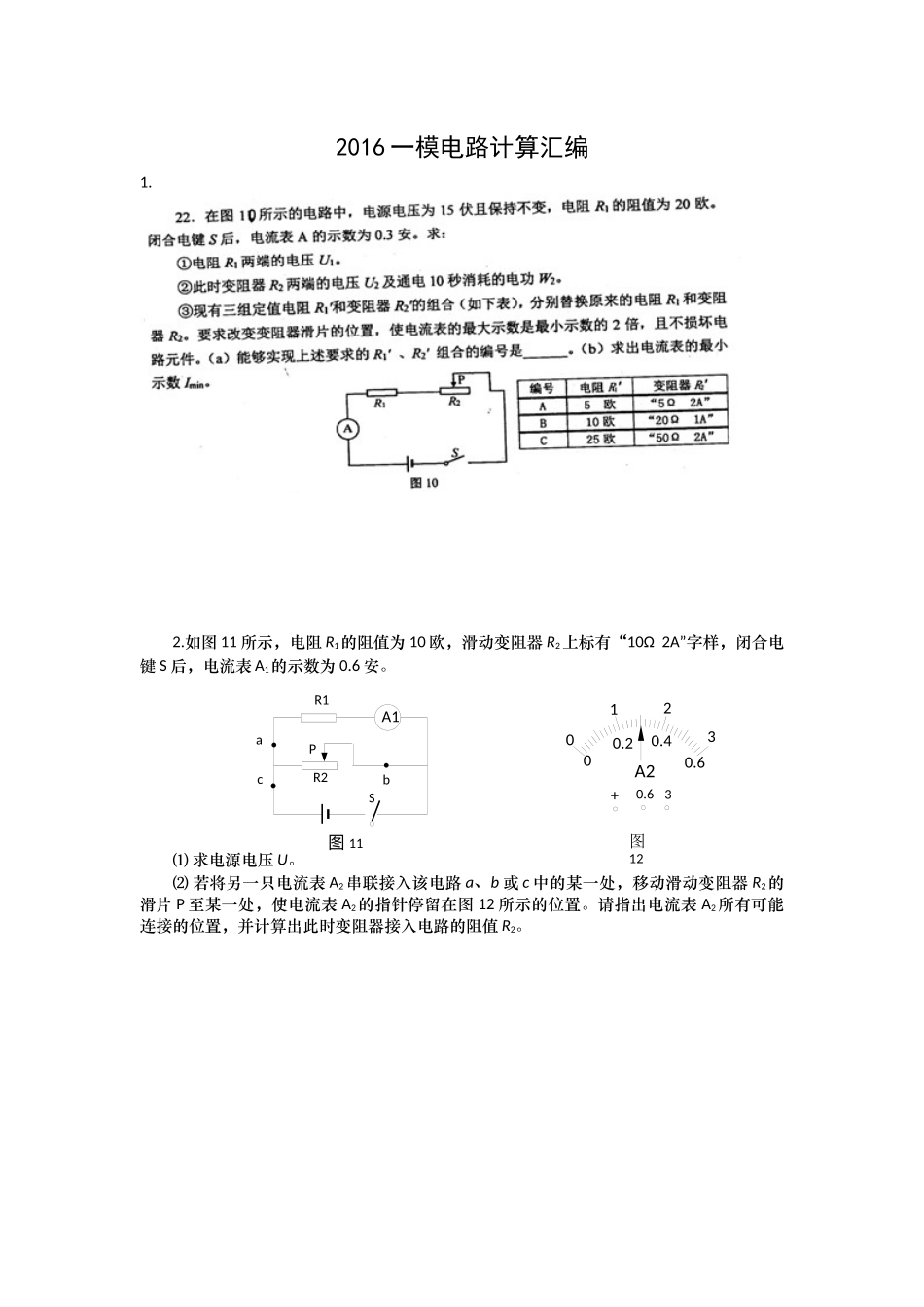

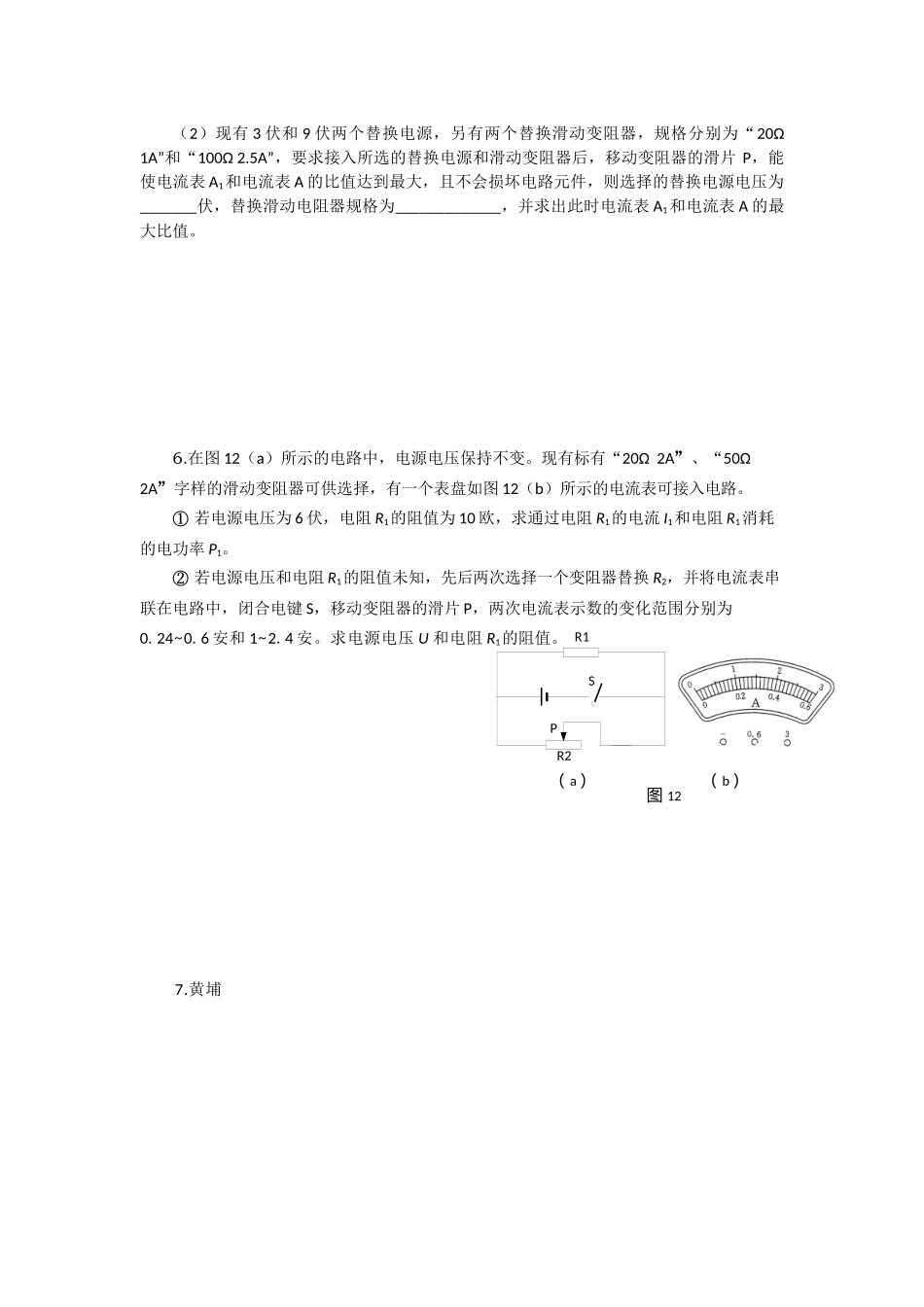

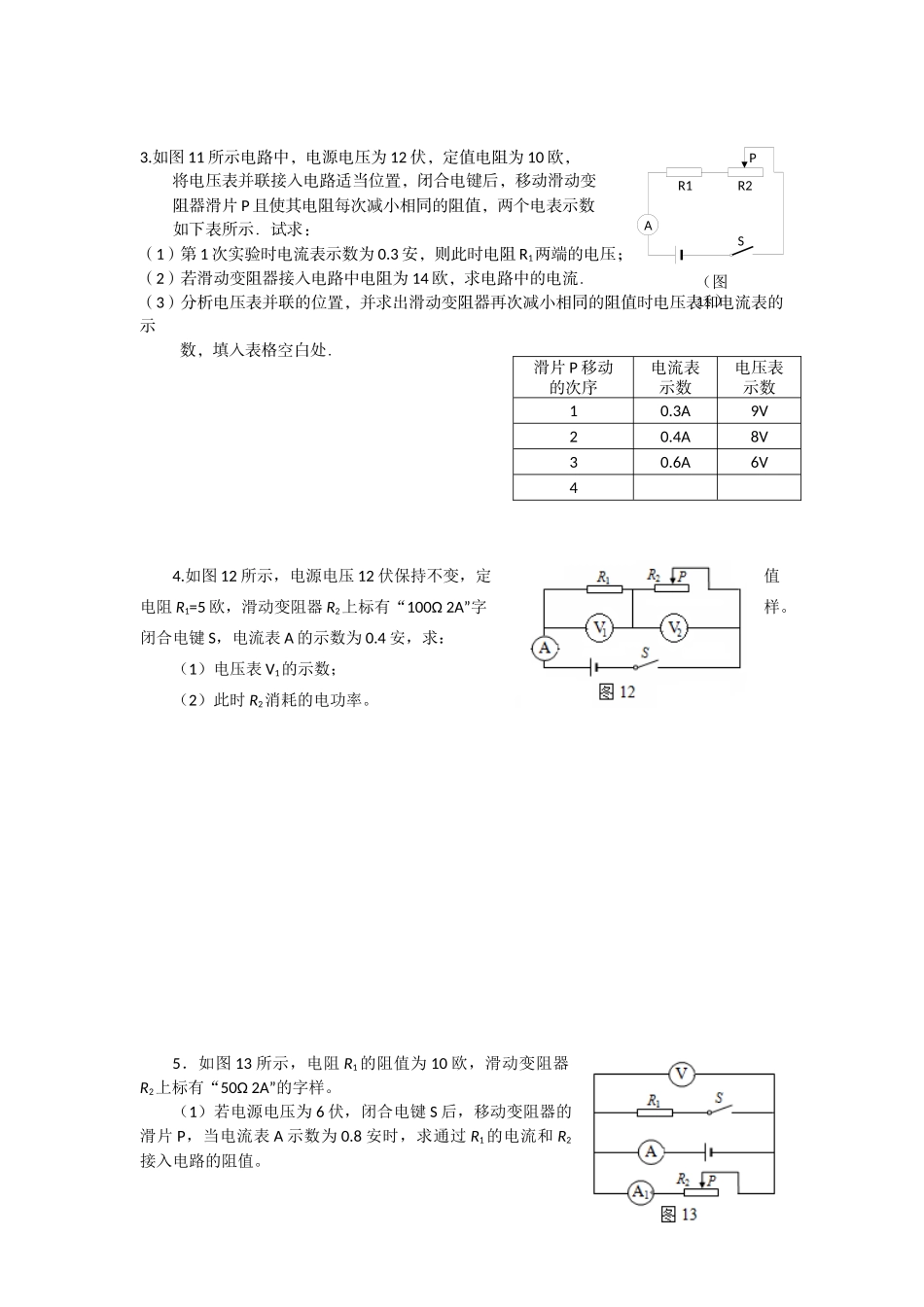

2016一模电路计算汇编1.2.如图11所示，电阻R1的阻值为10欧，滑动变阻器R2上标有“10Ω2A”字样，闭合电键S后，电流表A1的示数为0.6安。⑴求电源电压U。⑵若将另一只电流表A2串联接入该电路a、b或c中的某一处，移动滑动变阻器R2的滑片P至某一处，使电流表A2的指针停留在图12所示的位置。请指出电流表A2所有可能连接的位置，并计算出此时变阻器接入电路的阻值R2。图12+0.630123A200.20.40.6图11aR1R2A1PcbS3.如图11所示电路中，电源电压为12伏，定值电阻为10欧，将电压表并联接入电路适当位置，闭合电键后，移动滑动变阻器滑片P且使其电阻每次减小相同的阻值，两个电表示数如下表所示．试求：（1）第1次实验时电流表示数为0.3安，则此时电阻R1两端的电压；（2）若滑动变阻器接入电路中电阻为14欧，求电路中的电流．（3）分析电压表并联的位置，并求出滑动变阻器再次减小相同的阻值时电压表和电流表的示数，填入表格空白处．4.如图12所示，电源电压12伏保持不变，定值电阻R1=5欧，滑动变阻器R2上标有“100Ω2A”字样。闭合电键S，电流表A的示数为0.4安，求：（1）电压表V1的示数；（2）此时R2消耗的电功率。5．如图13所示，电阻R1的阻值为10欧，滑动变阻器R2上标有“50Ω2A”的字样。（1）若电源电压为6伏，闭合电键S后，移动变阻器的滑片P，当电流表A示数为0.8安时，求通过R1的电流和R2接入电路的阻值。滑片P移动的次序电流表示数电压表示数10.3A9V20.4A8V30.6A6V4（图11）R1SPAR2（2）现有3伏和9伏两个替换电源，另有两个替换滑动变阻器，规格分别为“20Ω1A”和“100Ω2.5A”，要求接入所选的替换电源和滑动变阻器后，移动变阻器的滑片P，能使电流表A1和电流表A的比值达到最大，且不会损坏电路元件，则选择的替换电源电压为_______伏，替换滑动电阻器规格为_____________，并求出此时电流表A1和电流表A的最大比值。6.在图12（a）所示的电路中，电源电压保持不变。现有标有“20Ω2Α”、“50Ω2Α”字样的滑动变阻器可供选择，有一个表盘如图12（b）所示的电流表可接入电路。①若电源电压为6伏，电阻R1的阻值为10欧，求通过电阻R1的电流I1和电阻R1消耗的电功率P1。②若电源电压和电阻R1的阻值未知，先后两次选择一个变阻器替换R2，并将电流表串联在电路中，闭合电键S，移动变阻器的滑片P，两次电流表示数的变化范围分别为0.24~0.6安和1~2.4安。求电源电压U和电阻R1的阻值。7.黄埔图12R1R2PS（a）（b）8.如图9所示的电路中，电源电压恒为18V，电阻R1...
