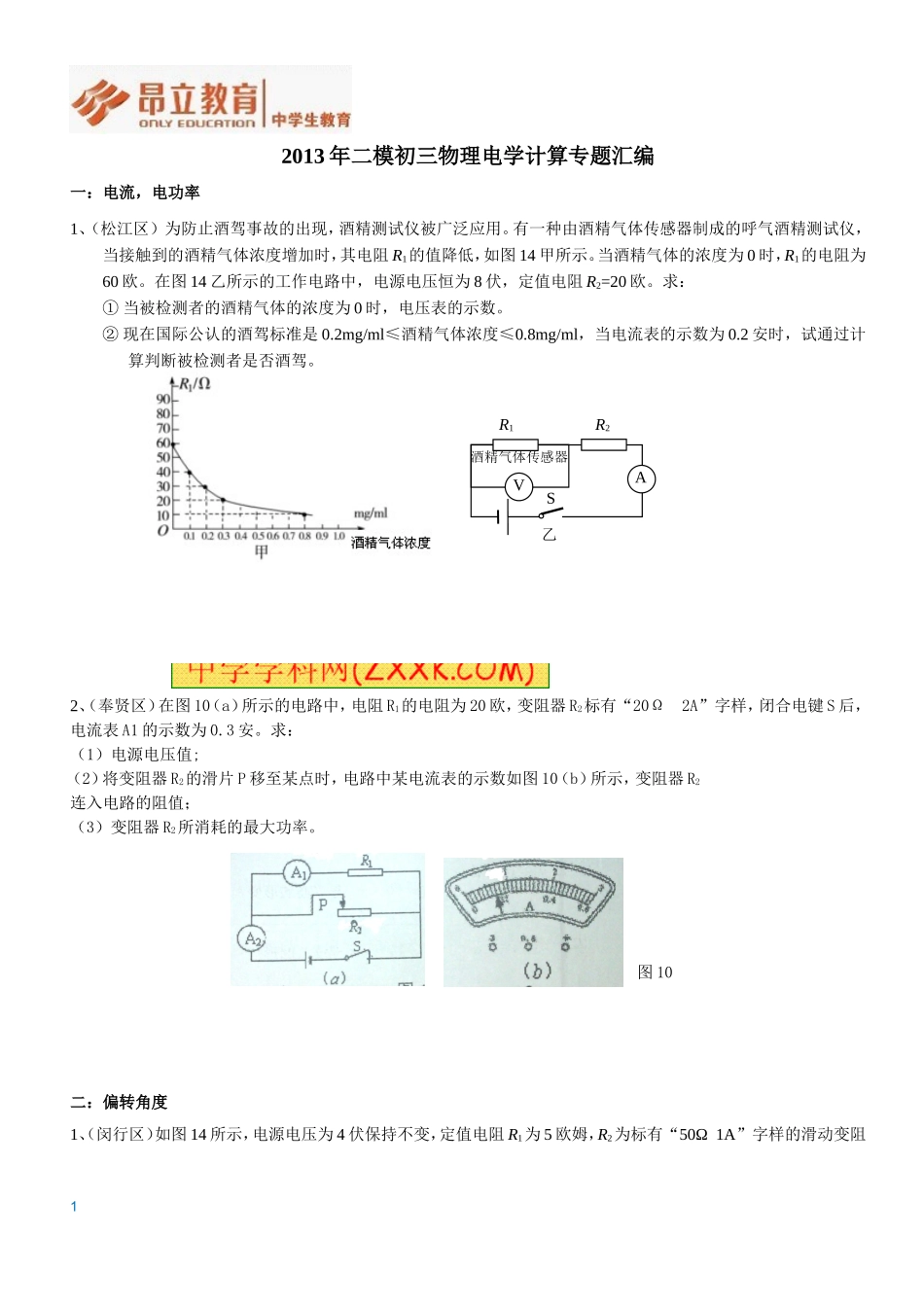

2013年二模初三物理电学计算专题汇编一：电流，电功率1、（松江区）为防止酒驾事故的出现，酒精测试仪被广泛应用。有一种由酒精气体传感器制成的呼气酒精测试仪，当接触到的酒精气体浓度增加时，其电阻R1的值降低，如图14甲所示。当酒精气体的浓度为0时，R1的电阻为60欧。在图14乙所示的工作电路中，电源电压恒为8伏，定值电阻R2=20欧。求：①当被检测者的酒精气体的浓度为0时，电压表的示数。②现在国际公认的酒驾标准是0.2mg/ml≤酒精气体浓度≤0.8mg/ml，当电流表的示数为0.2安时，试通过计算判断被检测者是否酒驾。2、（奉贤区）在图10（a）所示的电路中，电阻R1的电阻为20欧，变阻器R2标有“20Ω2A”字样，闭合电键S后，电流表A1的示数为0.3安。求：（1）电源电压值;（2）将变阻器R2的滑片P移至某点时，电路中某电流表的示数如图10（b）所示，变阻器R2连入电路的阻值；（3）变阻器R2所消耗的最大功率。图10二：偏转角度1、（闵行区）如图14所示，电源电压为4伏保持不变，定值电阻R1为5欧姆，R2为标有“50Ω1A”字样的滑动变阻1乙SAR1VR2酒精气体传感器器。闭合电键S，电流表指针偏转角度相同，求：⑴通过R1的电流。⑵此时滑动变阻器R2接入电路的阻值。⑶将变阻器R2的滑片P移至某一位置时，三个电表在量程不变的情况下，示数能否达到满量程？若可行，请计算出所对应的R2值；若不行，请说明理由。三：电阻变化范围1、（闸北区）在图13所示的电路中，电源电压为18伏且保持不变，电流表连接“0～0.6A”量程，电压表连接“0～15V”量程。求：①当电压表的示数为12伏时，电流表的示数为0.5安，电阻R1的阻值。②当电流表的示数为0.4安时，电压表的示数。③为了保证电路的安全，滑动变阻器允许接入的最大阻值和最小阻值。四：选量程，选电阻1．（浦东区）如图10(a)所示的电路中，电源电压为18伏且保持不变，滑动变阻器R2上标有“20Ω1A”字样，R1的阻值为30欧。闭合电键，电压表的示数如图10(b)所示，求：①此时通过电阻R1的电流；②此时电流通过滑动变阻器所消耗的电功率；2(a)VPR2SR1图14R2PAA1SR1V③现有阻值分别为10欧、15欧、20欧的定值电阻，从中选择一个替换R1，要求选择合适的量程，在移动滑动变阻器滑片P的过程中，电路能正常工作，且能够使电压表V指针转动的角度最大。请通过计算说明所选择的电阻是________，电压表示数的变化范围是________。若用另一阻值略大于30欧的电阻来替换原30欧的电阻R1，在移动滑片的过程中电压表示数的最大变化量...
