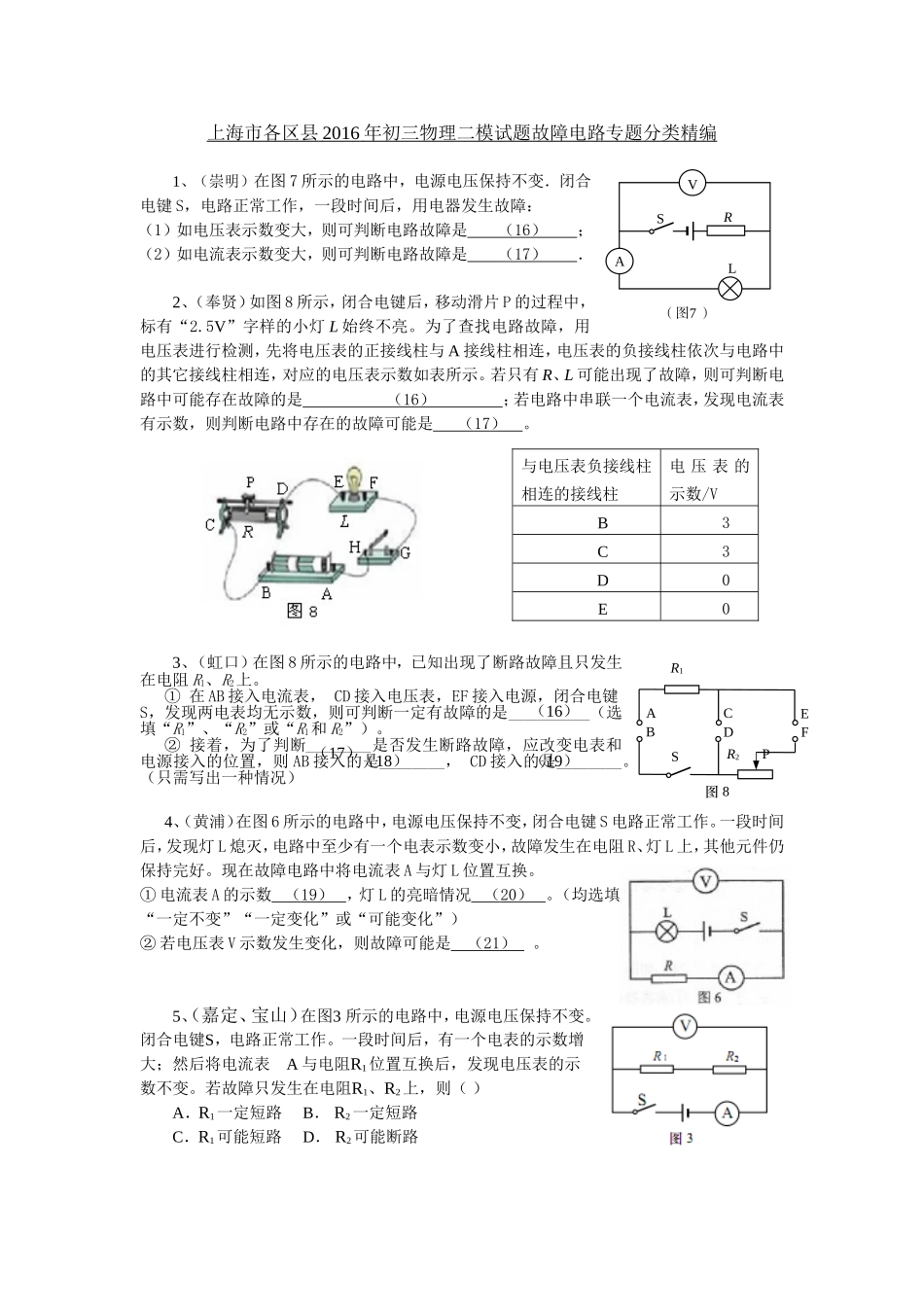

上海市各区县2016年初三物理二模试题故障电路专题分类精编1、（崇明）在图7所示的电路中，电源电压保持不变．闭合电键S，电路正常工作，一段时间后，用电器发生故障：（1）如电压表示数变大，则可判断电路故障是（16）；（2）如电流表示数变大，则可判断电路故障是（17）．2、（奉贤）如图8所示，闭合电键后，移动滑片P的过程中，标有“2.5V”字样的小灯L始终不亮。为了查找电路故障，用电压表进行检测，先将电压表的正接线柱与A接线柱相连，电压表的负接线柱依次与电路中的其它接线柱相连，对应的电压表示数如表所示。若只有R、L可能出现了故障，则可判断电路中可能存在故障的是（16）；若电路中串联一个电流表，发现电流表有示数，则判断电路中存在的故障可能是（17）。3、（虹口）在图8所示的电路中，已知出现了断路故障且只发生在电阻R1、R2上。①在AB接入电流表，CD接入电压表，EF接入电源，闭合电键S，发现两电表均无示数，则可判断一定有故障的是__________（选填“R1”、“R2”或“R1和R2”）。②接着，为了判断________是否发生断路故障，应改变电表和电源接入的位置，则AB接入的是________，CD接入的是________。（只需写出一种情况）4、（黄浦）在图6所示的电路中，电源电压保持不变，闭合电键S电路正常工作。一段时间后，发现灯L熄灭，电路中至少有一个电表示数变小，故障发生在电阻R、灯L上，其他元件仍保持完好。现在故障电路中将电流表A与灯L位置互换。①电流表A的示数（19），灯L的亮暗情况（20）。（均选填“一定不变”“一定变化”或“可能变化”）②若电压表V示数发生变化，则故障可能是（21）。5、（嘉定、宝山）在图3所示的电路中，电源电压保持不变。闭合电键S，电路正常工作。一段时间后，有一个电表的示数增大；然后将电流表A与电阻R1位置互换后，发现电压表的示数不变。若故障只发生在电阻R1、R2上，则（）A．R1一定短路B．R2一定短路C．R1可能短路D．R2可能断路与电压表负接线柱相连的接线柱电压表的示数/VB3C3D0E0VSRL（图7）A（16）ABCDEF图8SPR2R1（17）（18）（19）6（静安、青浦）在图3所示的电路中，电源电压保持不变。当电键S闭合后，电压表V1的示数小于电压表V2的示数。电路中的灯L、电阻R可能存在故障。下列关于电路的判断，正确的是①若灯L发光，电路一定完好。②若灯L不发光，一定是灯L短路。③若灯L不发光，可能是电阻R短路。④若灯L不发光，可能是灯L短路且电阻R断路。A.①和②B.②和③C.①和④D.③和④7、...
