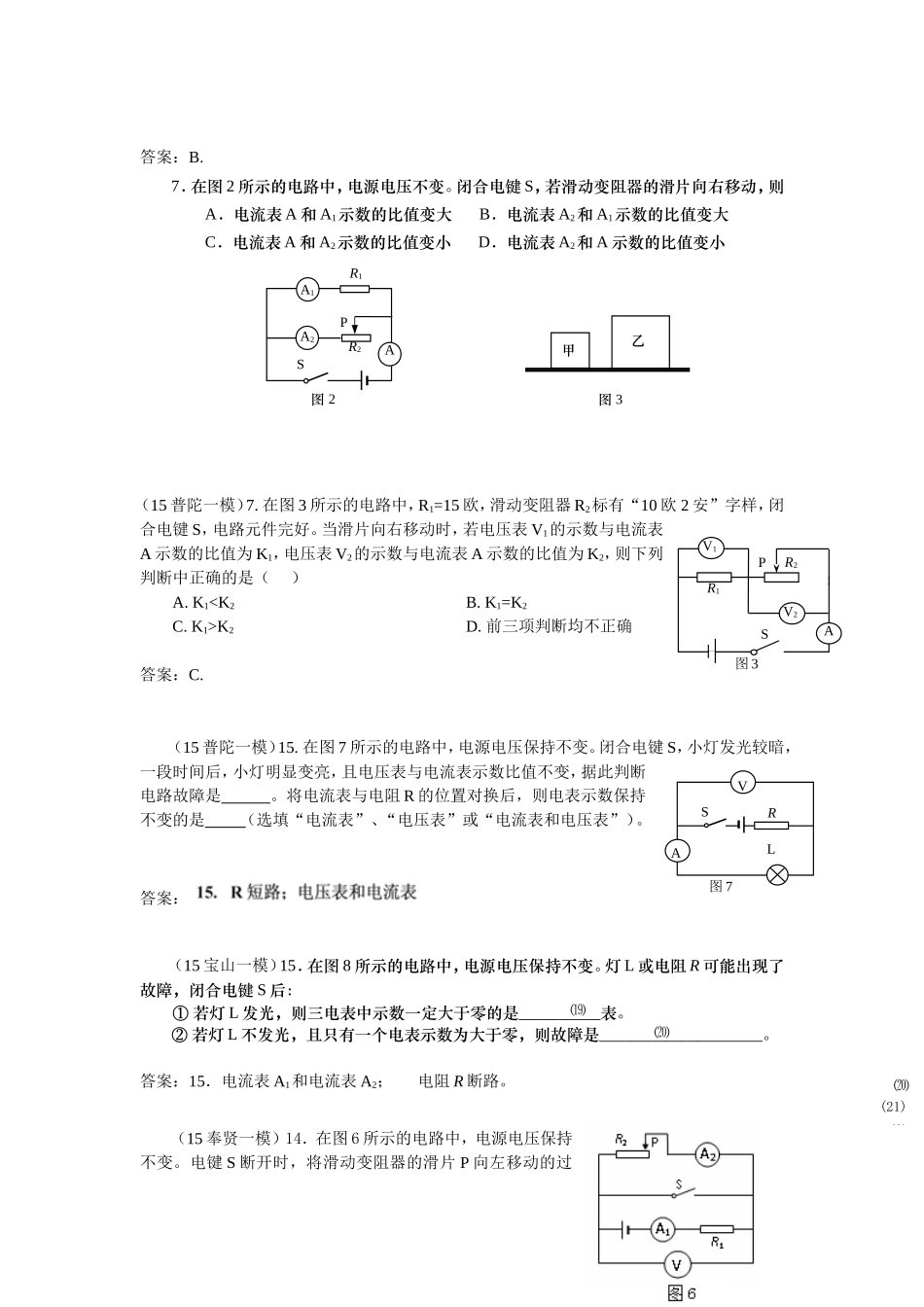

（15普陀一模）6.如图2（a）所示，两个电阻R1、R2串联连接在电源两端，且R1>R2；接着将R3、R4两电阻并联在相同的电源的电路中，如图2（b）所示。设R3=R1，R4=R2，两电路闭合电键后，则消耗电能最多的是电阻（）A.R1B.R2C.R3D.R4答案：D.（15宝山一模）6．在图2所示的四个电路中，电源电压相同且不变，电阻R的阻值均相等，闭合电键S，电流表示数最大的是答案：C.（15宝山一模）7．闭合图3所示电路中电键S后，在滑片P向左移动的过程中，保持不变的是A电压表V2示数与电压表V1示数之和。B电压表V2示数与电压表V1示数之差。C电压表V2示数与电流表A示数的比值。D电压表V1示数与电流表A示数的乘积。答案：C.（15奉贤一模）7．如图1所示的电路中，电源电压保持不变，闭合电键S后，电路正常工作。过了一会儿，一电表示数变大，一电表示数变小，则下列判断中正确的是（）A．电阻R一定断路B．灯L可能变亮C．灯亮度可能不变D．电阻R一定短路(a)(b)R4SR3R1R2S图2ARRSARRSARRARR＋SSA1ABCD图2图3V1AV2RPSAV2V1R1R2SP图3答案：B.7．在图2所示的电路中，电源电压不变。闭合电键S，若滑动变阻器的滑片向右移动，则A．电流表A和A1示数的比值变大B．电流表A2和A1示数的比值变大C．电流表A和A2示数的比值变小D．电流表A2和A示数的比值变小（15普陀一模）7.在图3所示的电路中，R1=15欧，滑动变阻器R2标有“10欧2安”字样，闭合电键S，电路元件完好。当滑片向右移动时，若电压表V1的示数与电流表A示数的比值为K1，电压表V2的示数与电流表A示数的比值为K2，则下列判断中正确的是（）A.K1K2D.前三项判断均不正确答案：C.（15普陀一模）15.在图7所示的电路中，电源电压保持不变。闭合电键S，小灯发光较暗，一段时间后，小灯明显变亮，且电压表与电流表示数比值不变，据此判断电路故障是。将电流表与电阻R的位置对换后，则电表示数保持不变的是（选填“电流表”、“电压表”或“电流表和电压表”）。答案：（15宝山一模）15．在图8所示的电路中，电源电压保持不变。灯L或电阻R可能出现了故障，闭合电键S后：[来源:学+科+网]①若灯L发光，则三电表中示数一定大于零的是__________表。②若灯L不发光，且只有一个电表示数为大于零，则故障是____________________。答案：15．电流表A1和电流表A2；电阻R断路。（15奉贤一模）14．在图6所示的电路中，电源电压保持不变。电键S断开时，将滑动变阻器的滑片P向左移动的过图7VASRL⒇⑵(21)⑵⒆⒇图2SPR2R1AA1A2图3甲乙程...
