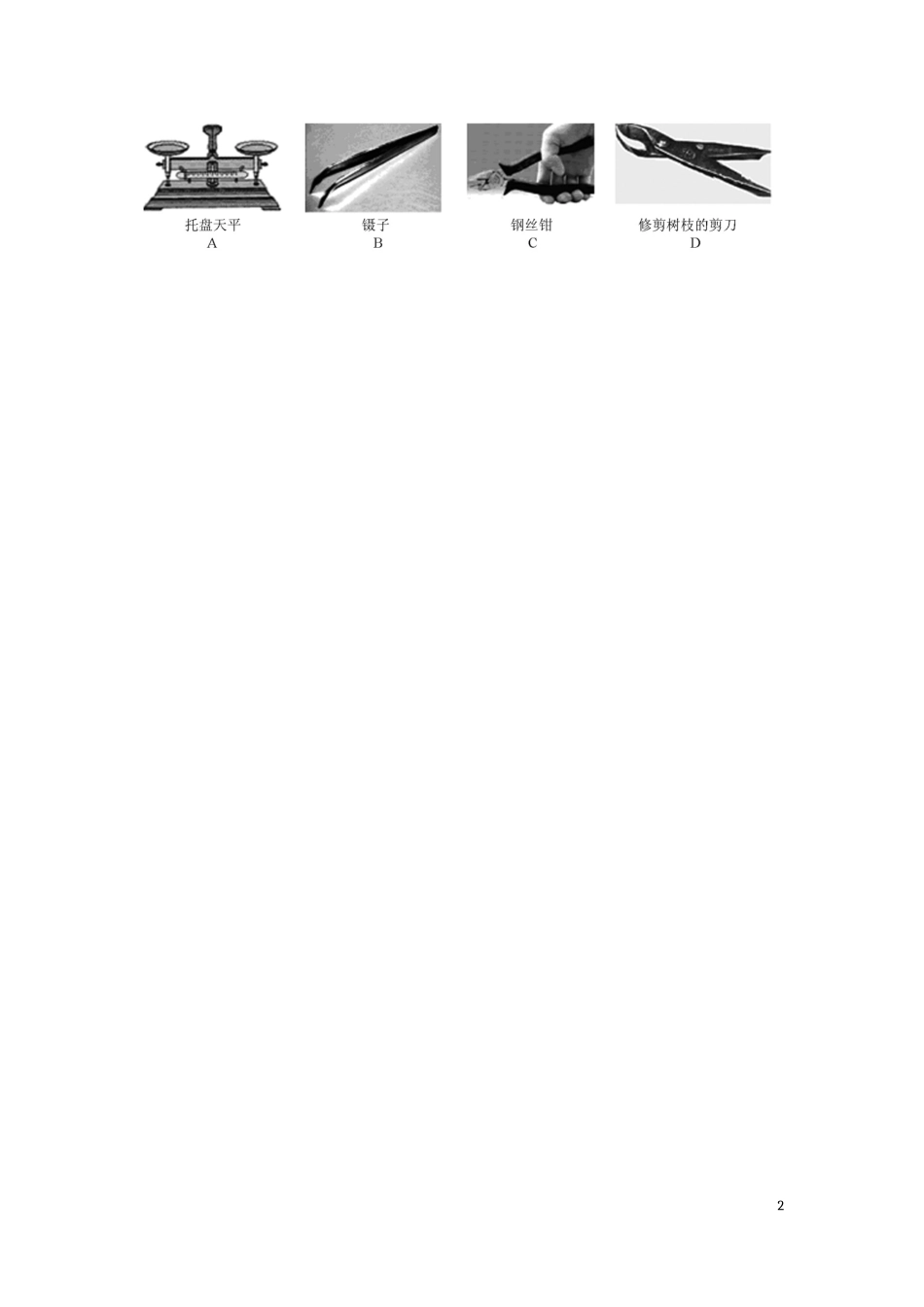

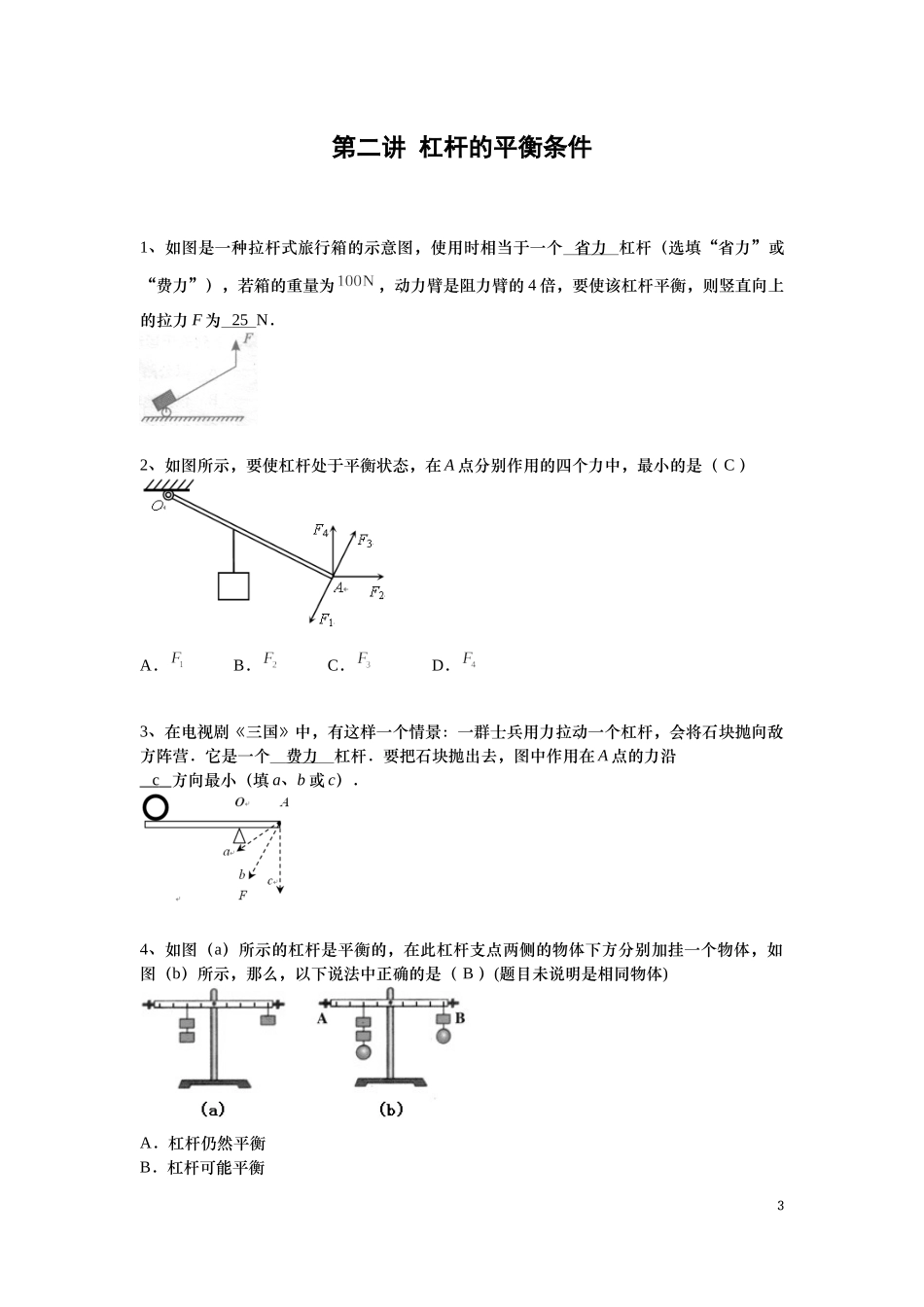

1第一讲杠杆1、在图所示中，画出图中力的力臂并用字母表示．2、请在图中画出力对支点的力臂．3、如图所示的四种工具中，属于省力杠杆的是（B）4、如图所示的四种用具中，正常使用时属于费力杠杆的是（C）5、如图所示的四种用具中，属于费力杠杆的是（B）23第二讲杠杆的平衡条件1、如图是一种拉杆式旅行箱的示意图，使用时相当于一个省力杠杆（选填“省力”或“费力”），若箱的重量为，动力臂是阻力臂的4倍，要使该杠杆平衡，则竖直向上的拉力F为25N．2、如图所示，要使杠杆处于平衡状态，在A点分别作用的四个力中，最小的是（C）A．B．C．D．3、在电视剧《三国》中，有这样一个情景：一群士兵用力拉动一个杠杆，会将石块抛向敌方阵营．它是一个费力杠杆．要把石块抛出去，图中作用在A点的力沿c方向最小（填a、b或c）．4、如图（a）所示的杠杆是平衡的，在此杠杆支点两侧的物体下方分别加挂一个物体，如图（b）所示，那么，以下说法中正确的是（B）(题目未说明是相同物体)A．杠杆仍然平衡B．杠杆可能平衡4C．杠杆一定不能平衡;D．杠杆是否平衡与加挂物体的质量多少无关5第三讲杠杆的应用1、图是探究杠杆平衡条件的实验装置．（1）实验前，发现杠杆右端下沉，此时，应把杠杆两端的平衡螺母向___左___（选填“左”或“右”）调节，使杠杆在___水平___位置平衡，这样做的目的是为了方便读出力臂．（2）下表是某实验小组测得的两组数据，请你帮他们补充完整（3）分析上表，可得杠杆的平衡条件为：____．2、在探究杠杆平衡条件的实验中：（1）小明发现杠杆右端低左端高，要使它在水平位置平衡，应将杠杆右端的平衡螺母向_右_调节．小明调节杠杆在水平位置平衡的主要目的是___方便读出力臂_______、_____避免杠杆自身重力对实验的影响_______________。（2）如图甲所示，在杠杆左边A处挂四个相同钩码，要使杠杆在水平位置平衡，应在杠杆右边B处挂同样钩码___3___个．（3）如图乙所示，用弹簧测力计在C处竖直向上拉，当弹簧测力计逐渐向右倾斜时，使杠杆仍然在水平位置平衡，则弹簧测力计的示数将____变大_____（变大／变小／不变），其原因是_____拉力的力臂变小了______．6第四讲滑轮1、学校升国旗的旗杆顶上有一个滑轮，升旗时往下拉动绳子，国旗就会上升．对这个滑轮的说法，正确的是（D）A．这是一个动滑轮，可省力B．这是一个定滑轮，可省力C．这是—个动滑轮，可改变用力的方向D．这是一个定滑轮，可改变用力的方向2、使用如图所示的装置匀速提起重...
