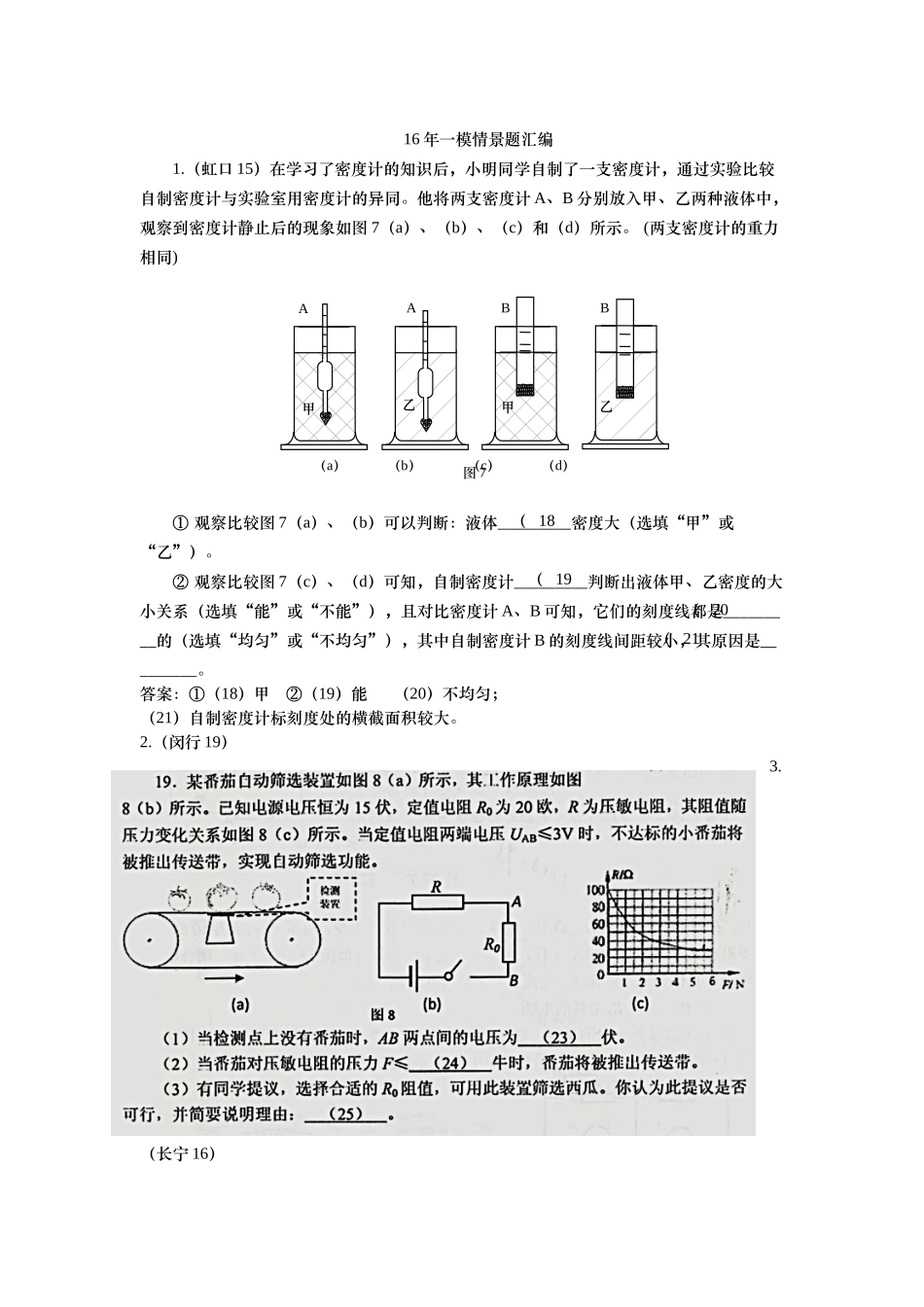

16年一模情景题汇编1.（虹口15）在学习了密度计的知识后，小明同学自制了一支密度计，通过实验比较自制密度计与实验室用密度计的异同。他将两支密度计A、B分别放入甲、乙两种液体中，观察到密度计静止后的现象如图7（a）、（b）、（c）和（d）所示。(两支密度计的重力相同)①观察比较图7（a）、（b）可以判断：液体_________密度大（选填“甲”或“乙”）。②观察比较图7（c）、（d）可知，自制密度计_________判断出液体甲、乙密度的大小关系（选填“能”或“不能”），且对比密度计A、B可知，它们的刻度线都是_________的（选填“均匀”或“不均匀”），其中自制密度计B的刻度线间距较小，其原因是_________。答案：①（18）甲②（19）能（20）不均匀；（21）自制密度计标刻度处的横截面积较大。2.（闵行19）3.（长宁16）（18（19（20（21乙乙甲甲甲图7BBAA（a）（b）（c）（d）答案：（21）金属丝横截面积越大，弹簧伸长量越小。（22）金属丝横截面积（23）金属丝材料不同，弹簧伸长量也不同。4.（宝山16）为了“探究由光敏电阻的阻值特性与照射的光线种类的关系”，某小组同学利用由硫化镉半导体材料制成的光敏电阻、电压恒定的电源、电流表、电键和导线组成电路，并用强度相同的不同光波，做了如图6（a）、（b）、（c）所示的三次实验。请仔细观察比较图中的装置、操作和现象，然后归纳得出初步结论。①比较（a）和（b）两图可以发现：在电压一定时，用强度相同的可见光线或红外光线照射到由硫化镉半导体材料制成的光敏电阻上，通过光敏电阻的电流强度是______的，因此该光敏电阻的电阻值与是否照射红外光线______关。②比较（a）和（c）两图可以发现：③根据上述研究情况，请你提出一个进一步研究的问题_________________________。答案：①相等；无关。(24)(23)(22)(21)（a）（b）（c）电源电流表0－＋mABA-+电源光敏电阻可见光线电源电流表0－＋mABA-+电源光敏电阻红外光线紫外光线-+电源+mA电流表0－BA光敏电阻＋图6②在电压一定时，用强度相同的可见光线或紫外光线照射到由硫化镉半导体材料制成的光敏电阻上，通过光敏电阻的电流是不相等的，用紫外光线照射时通过的电流较大，因此该光敏电阻的电阻特性与紫外光线有关，用紫外光线照射时其电阻值较小。③是否所有的光敏电阻的电阻特性与紫外光线有关？（其他答案合理给分）5．（崇明16）近代科学家利用托里拆利实验研究大气压与海拔高度之间关系时，在不同高度地方做了如图6a、b、c、d、e...
