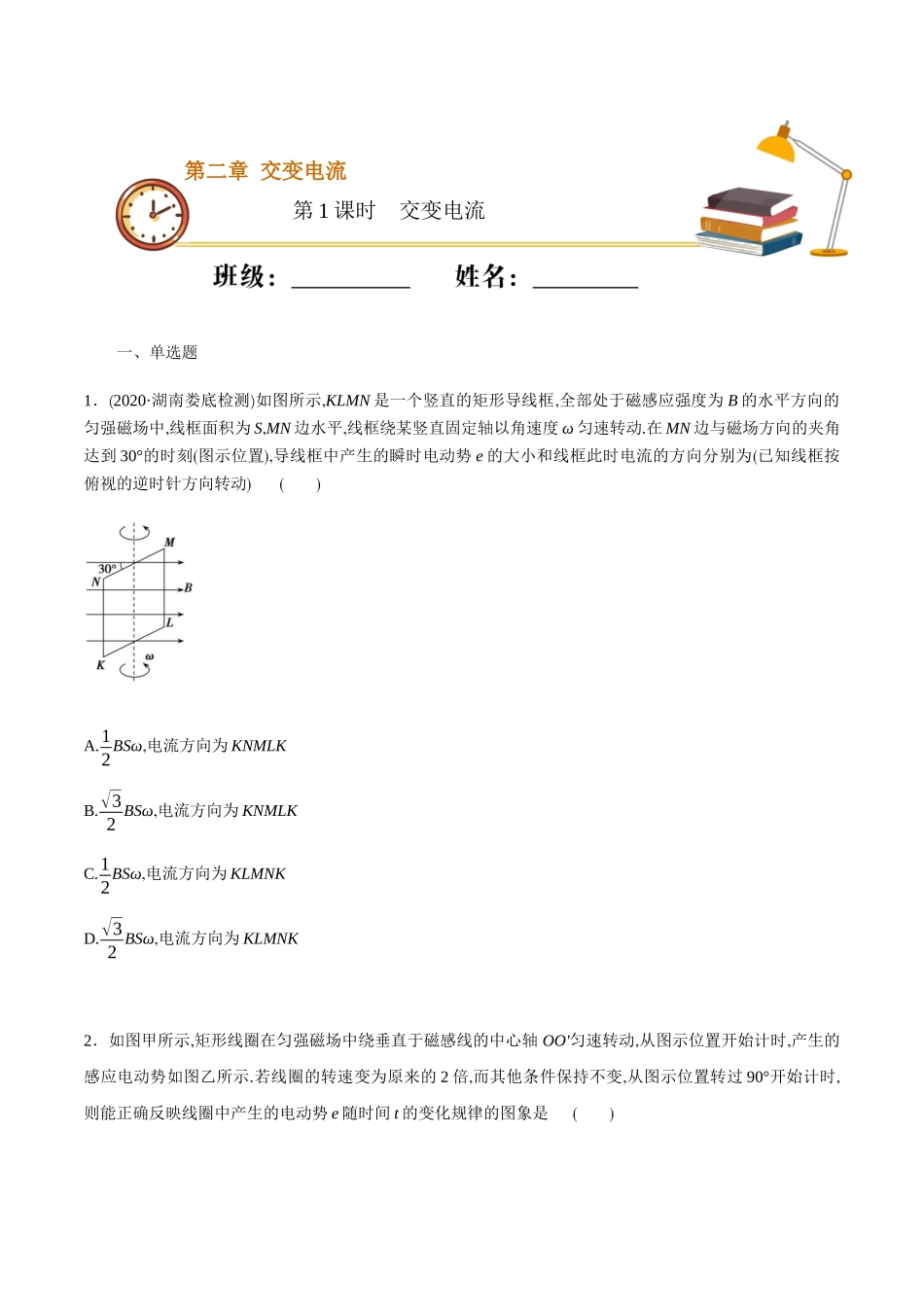

一、单选题1．(2020·湖南娄底检测)如图所示,KLMN是一个竖直的矩形导线框,全部处于磁感应强度为B的水平方向的匀强磁场中,线框面积为S,MN边水平,线框绕某竖直固定轴以角速度ω匀速转动.在MN边与磁场方向的夹角达到30°的时刻(图示位置),导线框中产生的瞬时电动势e的大小和线框此时电流的方向分别为(已知线框按俯视的逆时针方向转动)()A.12BSω,电流方向为KNMLKB.√32BSω,电流方向为KNMLKC.12BSω,电流方向为KLMNKD.√32BSω,电流方向为KLMNK2．如图甲所示,矩形线圈在匀强磁场中绕垂直于磁感线的中心轴OO'匀速转动,从图示位置开始计时,产生的感应电动势如图乙所示.若线圈的转速变为原来的2倍,而其他条件保持不变,从图示位置转过90°开始计时,则能正确反映线圈中产生的电动势e随时间t的变化规律的图象是()第二章交变电流第1课时交变电流3．(2019·南京、盐城模拟)图甲是小型交流发电机的示意图,在匀强磁场中,一矩形金属线圈绕与磁场方向垂直的轴匀速转动,产生的电动势随时间变化的正弦规律图象如图乙所示.发电机线圈的内阻为10Ω,外接一只电阻为90Ω的灯泡,不计电路的其他电阻,则()甲乙A.t=0时刻线圈平面与中性面垂直B.每秒钟电流方向改变100次C.灯泡两端的电压为22VD.0~0.01s时间内通过灯泡的电荷量为04．(2019·贵州安顺市上学期质量监测)如图所示，在磁感应强度为B的匀强磁场中，有一个匝数为N的矩形线圈abcd，线圈面积为S，ab边与磁场垂直，ab边始终与金属滑环K相连，cd边始终与金属滑环L相连．现使矩形线圈以恒定角速度ω，从图示位置绕过ad、bc中点的轴匀速转动．下列说法中正确的是()A．将交流电流表串联到电路中，其示数随时间按余弦规律变化B．线圈转动的角速度越大，通过电阻R的电流越小C．线圈平面与磁场平行时，瞬时感应电动势最大且Em＝NBSωD．线圈平面每转过半圈，穿过线圈平面的磁通量变化量为零二、多选题5．(多选)在匀强磁场中,一个100匝的闭合矩形金属线圈,绕与磁感线垂直的固定轴匀速转动,穿过该线圈的磁通量随时间按图示正弦规律变化.设线圈总电阻为2Ω,则()A.t=0时,线圈平面平行于磁感线B.t=1s时,线圈中的电流改变方向C.t=1.5s时,线圈中的感应电动势最大D.一个周期内,线圈产生的热量为8π2J6．(多选)如图所示,矩形线圈abcd在匀强磁场中分别绕垂直于磁场方向的轴P1和P2以相同的角速度匀速转动,当线圈平面转到与磁场方向平行时()A.线圈绕P1转动时产生的感应电流等于绕P2转动时产生的感应电流B.线圈绕P1转动时产生的感应电动势小...
