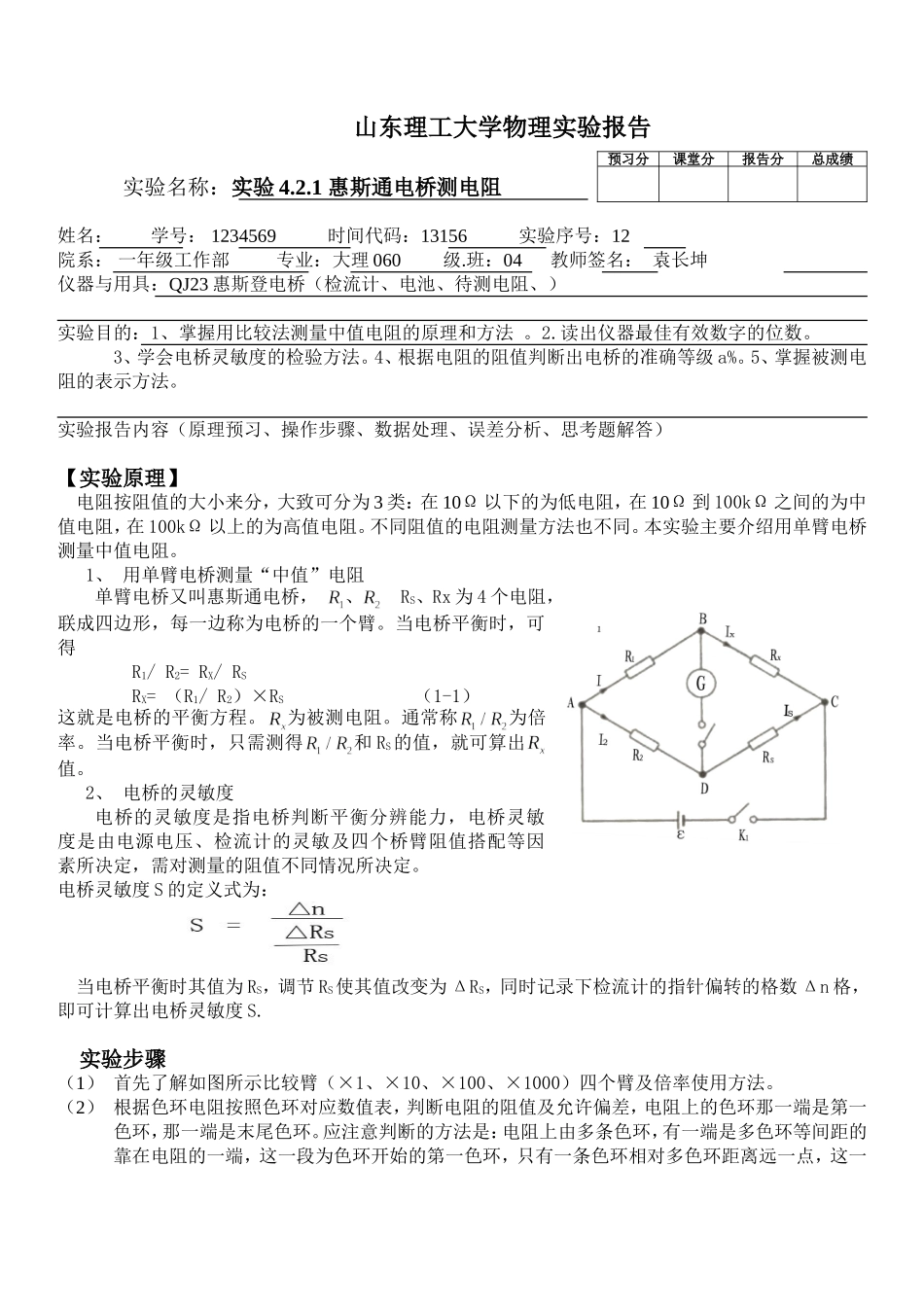

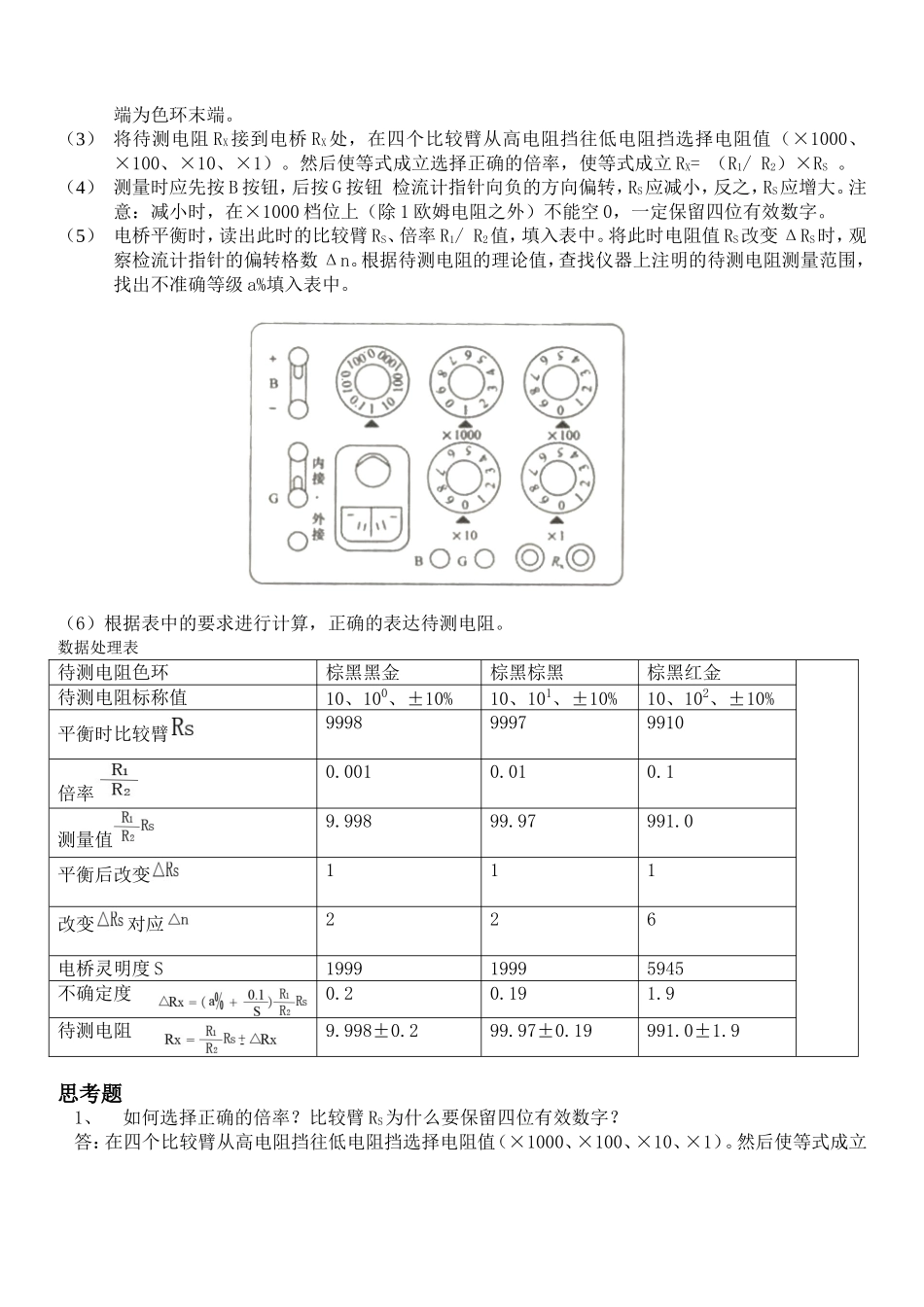

山东理工大学物理实验报告实验名称：实验4.2.1惠斯通电桥测电阻姓名：学号：1234569时间代码：13156实验序号：12院系：一年级工作部专业：大理060级.班：04教师签名：袁长坤仪器与用具：QJ23惠斯登电桥（检流计、电池、待测电阻、）实验目的：1、掌握用比较法测量中值电阻的原理和方法。2.读出仪器最佳有效数字的位数。3、学会电桥灵敏度的检验方法。4、根据电阻的阻值判断出电桥的准确等级a%。5、掌握被测电阻的表示方法。实验报告内容（原理预习、操作步骤、数据处理、误差分析、思考题解答）【实验原理】电阻按阻值的大小来分，大致可分为3类：在10Ω以下的为低电阻，在10Ω到100kΩ之间的为中值电阻，在100kΩ以上的为高值电阻。不同阻值的电阻测量方法也不同。本实验主要介绍用单臂电桥测量中值电阻。1、用单臂电桥测量“中值”电阻单臂电桥又叫惠斯通电桥，、RS、Rx为4个电阻，联成四边形，每一边称为电桥的一个臂。当电桥平衡时，可得R1/R2=RX/RSRX=（R1/R2）×RS（1-1）这就是电桥的平衡方程。为被测电阻。通常称为倍率。当电桥平衡时，只需测得和RS的值，就可算出值。2、电桥的灵敏度电桥的灵敏度是指电桥判断平衡分辨能力，电桥灵敏度是由电源电压、检流计的灵敏及四个桥臂阻值搭配等因素所决定，需对测量的阻值不同情况所决定。电桥灵敏度S的定义式为：当电桥平衡时其值为RS，调节RS使其值改变为ΔRS，同时记录下检流计的指针偏转的格数Δn格，即可计算出电桥灵敏度S.实验步骤（1）首先了解如图所示比较臂（×1、×10、×100、×1000）四个臂及倍率使用方法。（2）根据色环电阻按照色环对应数值表，判断电阻的阻值及允许偏差，电阻上的色环那一端是第一色环，那一端是末尾色环。应注意判断的方法是：电阻上由多条色环，有一端是多色环等间距的靠在电阻的一端，这一段为色环开始的第一色环，只有一条色环相对多色环距离远一点，这一预习分课堂分报告分总成绩端为色环末端。（3）将待测电阻RX接到电桥RX处，在四个比较臂从高电阻挡往低电阻挡选择电阻值（×1000、×100、×10、×1）。然后使等式成立选择正确的倍率，使等式成立RX=（R1/R2）×RS。（4）测量时应先按B按钮，后按G按钮检流计指针向负的方向偏转，RS应减小，反之，RS应增大。注意：减小时，在×1000档位上（除1欧姆电阻之外）不能空0，一定保留四位有效数字。（5）电桥平衡时，读出此时的比较臂RS、倍率R1/R2值，填入表中。将此时电阻值RS改变ΔRS时，观察检流计指针的偏转格...
