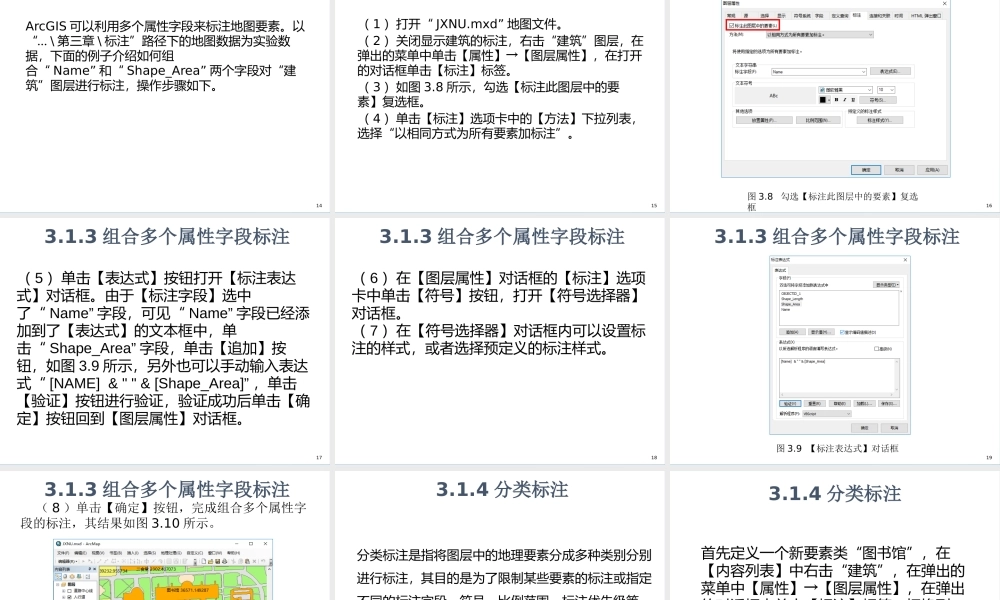

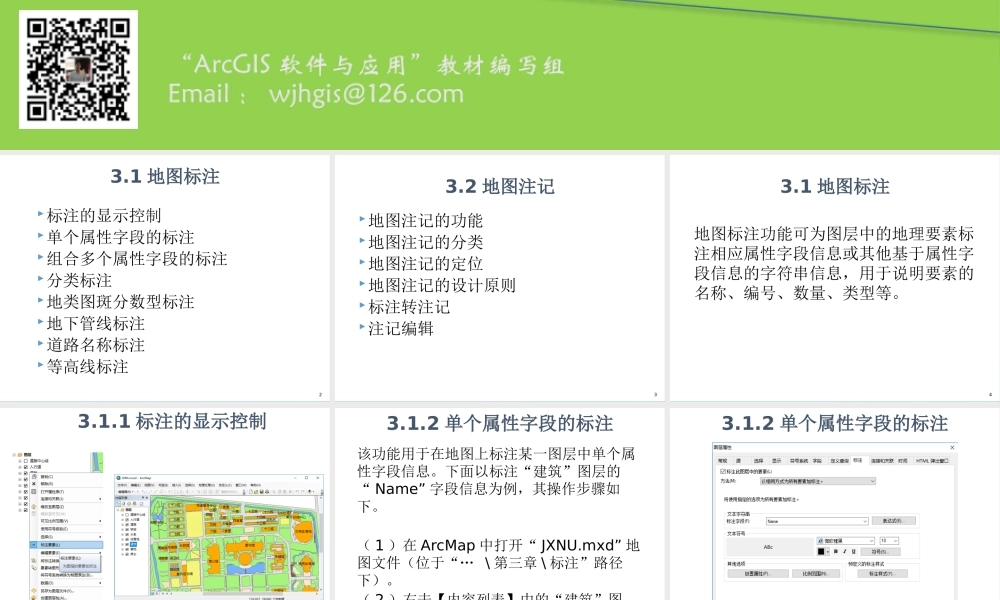

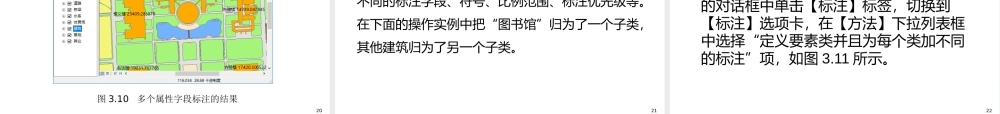

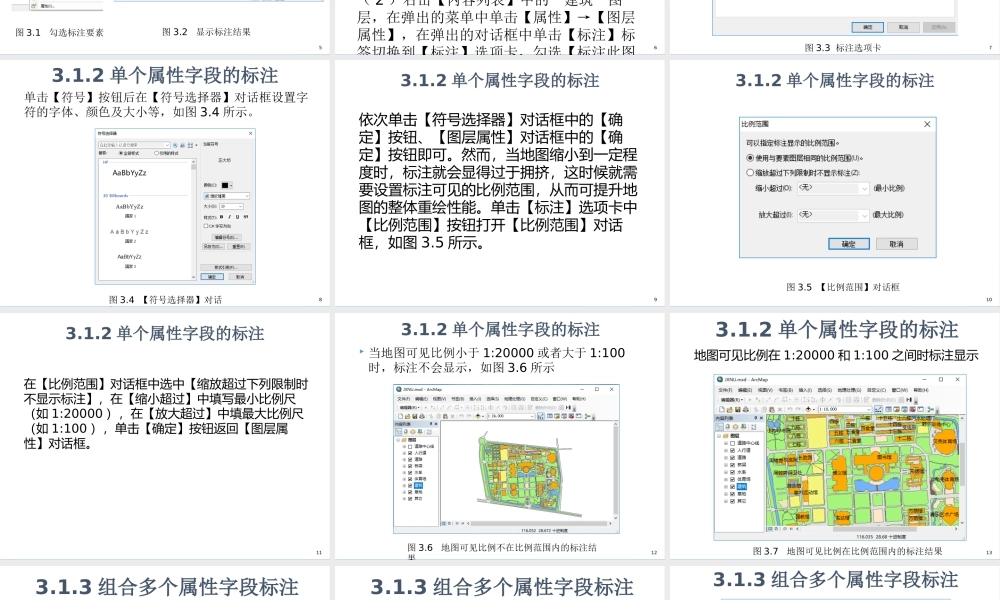

“ArcGIS软件与应用”教材编写组Email：wjhgis@126.comArcGIS软件与应用（第2版）第3章地图标注与注记标注的显示控制单个属性字段的标注组合多个属性字段的标注分类标注地类图斑分数型标注地下管线标注道路名称标注等高线标注3.1地图标注2地图注记的功能地图注记的分类地图注记的定位地图注记的设计原则标注转注记注记编辑3.2地图注记3地图标注功能可为图层中的地理要素标注相应属性字段信息或其他基于属性字段信息的字符串信息，用于说明要素的名称、编号、数量、类型等。3.1地图标注43.1.1标注的显示控制5图3.1勾选标注要素图3.2显示标注结果该功能用于在地图上标注某一图层中单个属性字段信息。下面以标注“建筑”图层的“Name”字段信息为例，其操作步骤如下。（1）在ArcMap中打开“JXNU.mxd”地图文件（位于“…\第三章\标注”路径下）。（2）右击【内容列表】中的“建筑”图层，在弹出的菜单中单击【属性】→【图层属性】，在弹出的对话框中单击【标注】标签切换到【标注】选项卡，勾选【标注此图3.1.2单个属性字段的标注63.1.2单个属性字段的标注7图3.3标注选项卡单击【符号】按钮后在【符号选择器】对话框设置字符的字体、颜色及大小等，如图3.4所示。3.1.2单个属性字段的标注8图3.4【符号选择器】对话框3.1.2单个属性字段的标注9依次单击【符号选择器】对话框中的【确定】按钮、【图层属性】对话框中的【确定】按钮即可。然而，当地图缩小到一定程度时，标注就会显得过于拥挤，这时候就需要设置标注可见的比例范围，从而可提升地图的整体重绘性能。单击【标注】选项卡中【比例范围】按钮打开【比例范围】对话框，如图3.5所示。3.1.2单个属性字段的标注10图3.5【比例范围】对话框3.1.2单个属性字段的标注11在【比例范围】对话框中选中【缩放超过下列限制时不显示标注】，在【缩小超过】中填写最小比例尺（如1:20000），在【放大超过】中填最大比例尺（如1:100），单击【确定】按钮返回【图层属性】对话框。当地图可见比例小于1:20000或者大于1:100时，标注不会显示，如图3.6所示3.1.2单个属性字段的标注12图3.6地图可见比例不在比例范围内的标注结果3.1.2单个属性字段的标注13图3.7地图可见比例在比例范围内的标注结果地图可见比例在1:20000和1:100之间时标注显示3.1.3组合多个属性字段标注14ArcGIS可以利用多个属性字段来标注地图要素。以“…\第三章\标注”路径下的地图数据为实验数据，下面的例子介绍如...
