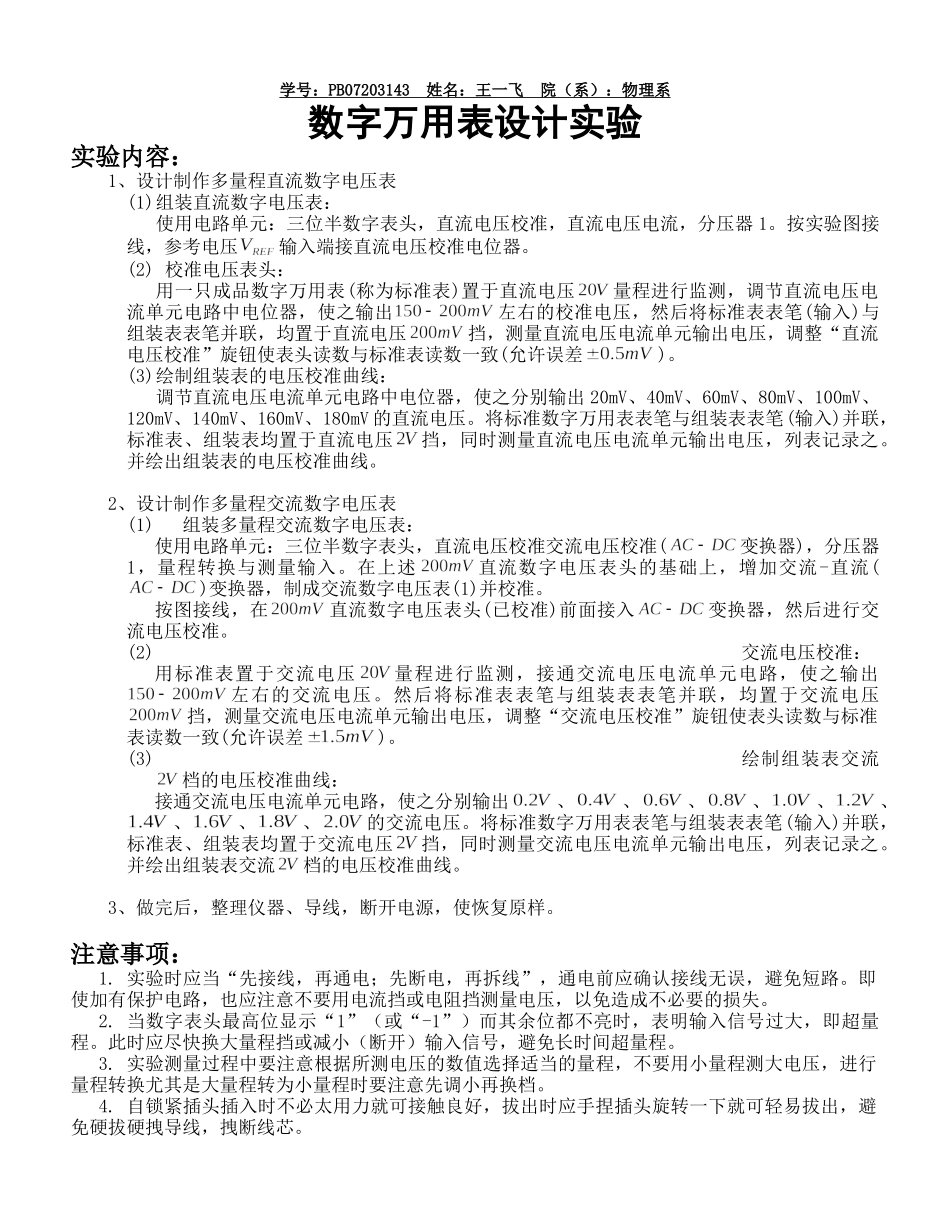

学号：PB07203143姓名：王一飞院（系）：物理系数字万用表设计实验实验内容：1、设计制作多量程直流数字电压表(1)组装直流数字电压表：使用电路单元：三位半数字表头，直流电压校准，直流电压电流，分压器1。按实验图接线，参考电压输入端接直流电压校准电位器。(2)校准电压表头：用一只成品数字万用表(称为标准表)置于直流电压量程进行监测，调节直流电压电流单元电路中电位器，使之输出左右的校准电压，然后将标准表表笔(输入)与组装表表笔并联，均置于直流电压挡，测量直流电压电流单元输出电压，调整“直流电压校准”旋钮使表头读数与标准表读数一致(允许误差)。(3)绘制组装表的电压校准曲线：调节直流电压电流单元电路中电位器，使之分别输出20mV、40mV、60mV、80mV、100mV、120mV、140mV、160mV、180mV的直流电压。将标准数字万用表表笔与组装表表笔(输入)并联，标准表、组装表均置于直流电压挡，同时测量直流电压电流单元输出电压，列表记录之。并绘出组装表的电压校准曲线。2、设计制作多量程交流数字电压表(1)组装多量程交流数字电压表：使用电路单元：三位半数字表头，直流电压校准交流电压校准(变换器)，分压器1，量程转换与测量输入。在上述直流数字电压表头的基础上，增加交流-直流()变换器，制成交流数字电压表(1)并校准。按图接线，在直流数字电压表头(已校准)前面接入变换器，然后进行交流电压校准。(2)交流电压校准：用标准表置于交流电压量程进行监测，接通交流电压电流单元电路，使之输出左右的交流电压。然后将标准表表笔与组装表表笔并联，均置于交流电压挡，测量交流电压电流单元输出电压，调整“交流电压校准”旋钮使表头读数与标准表读数一致(允许误差)。(3)绘制组装表交流档的电压校准曲线：接通交流电压电流单元电路，使之分别输出、、、、、、、、、的交流电压。将标准数字万用表表笔与组装表表笔(输入)并联，标准表、组装表均置于交流电压挡，同时测量交流电压电流单元输出电压，列表记录之。并绘出组装表交流档的电压校准曲线。3、做完后，整理仪器、导线，断开电源，使恢复原样。注意事项：1.实验时应当“先接线，再通电；先断电，再拆线”，通电前应确认接线无误，避免短路。即使加有保护电路，也应注意不要用电流挡或电阻挡测量电压，以免造成不必要的损失。2.当数字表头最高位显示“1”（或“-1”）而其余位都不亮时，表明输入信号过大，即超量程。此时应尽快换大量程挡或减小（断开）输入信号，避免长时间超量程...
