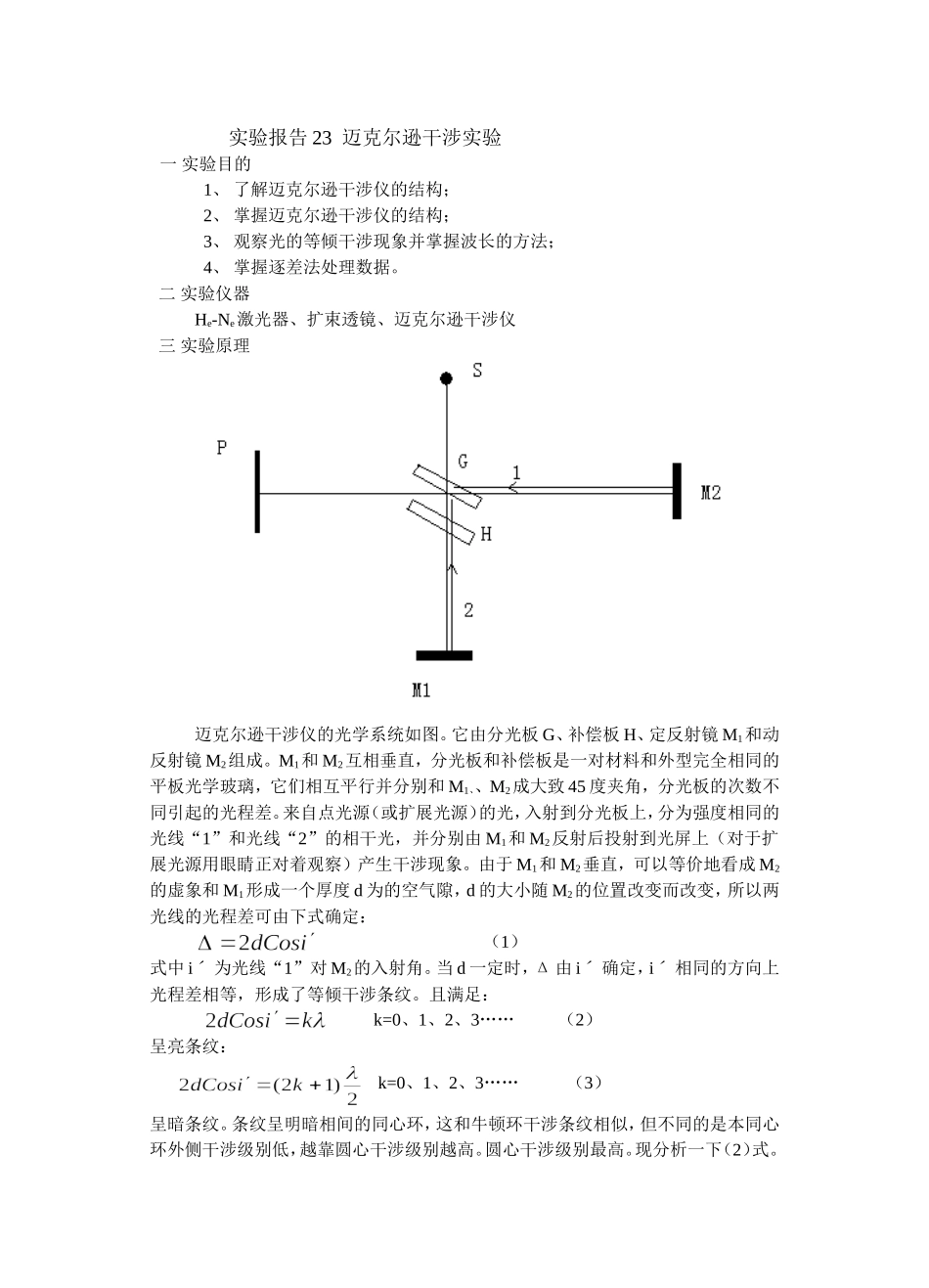

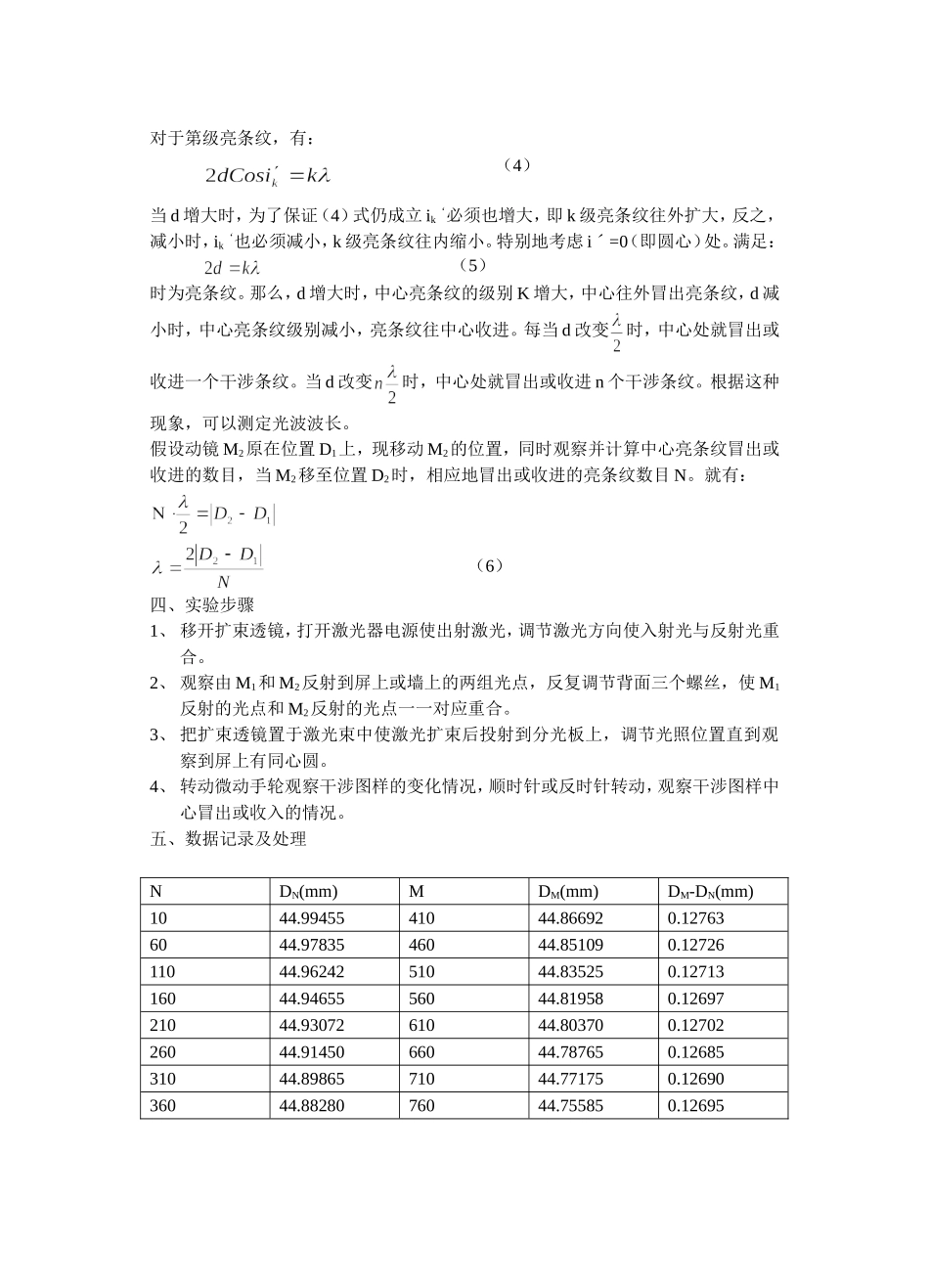

实验报告23迈克尔逊干涉实验一实验目的1、了解迈克尔逊干涉仪的结构；2、掌握迈克尔逊干涉仪的结构；3、观察光的等倾干涉现象并掌握波长的方法；4、掌握逐差法处理数据。二实验仪器He-Ne激光器、扩束透镜、迈克尔逊干涉仪三实验原理迈克尔逊干涉仪的光学系统如图。它由分光板G、补偿板H、定反射镜M1和动反射镜M2组成。M1和M2互相垂直，分光板和补偿板是一对材料和外型完全相同的平板光学玻璃，它们相互平行并分别和M1、、M2成大致45度夹角，分光板的次数不同引起的光程差。来自点光源（或扩展光源）的光，入射到分光板上，分为强度相同的光线“1”和光线“2”的相干光，并分别由M1和M2反射后投射到光屏上（对于扩展光源用眼睛正对着观察）产生干涉现象。由于M1和M2垂直，可以等价地看成M2的虚象和M1形成一个厚度d为的空气隙，d的大小随M2的位置改变而改变，所以两光线的光程差可由下式确定：（1）式中iˊ为光线“1”对M2的入射角。当d一定时，Δ由iˊ确定，iˊ相同的方向上光程差相等，形成了等倾干涉条纹。且满足：k=0、1、2、3……（2）呈亮条纹：k=0、1、2、3……（3）呈暗条纹。条纹呈明暗相间的同心环，这和牛顿环干涉条纹相似，但不同的是本同心环外侧干涉级别低，越靠圆心干涉级别越高。圆心干涉级别最高。现分析一下（2）式。对于第级亮条纹，有：（4）当d增大时，为了保证（4）式仍成立ik‘必须也增大，即k级亮条纹往外扩大，反之，减小时，ik‘也必须减小，k级亮条纹往内缩小。特别地考虑iˊ=0（即圆心）处。满足：（5）时为亮条纹。那么，d增大时，中心亮条纹的级别K增大，中心往外冒出亮条纹，d减小时，中心亮条纹级别减小，亮条纹往中心收进。每当d改变时，中心处就冒出或收进一个干涉条纹。当d改变时，中心处就冒出或收进n个干涉条纹。根据这种现象，可以测定光波波长。假设动镜M2原在位置D1上，现移动M2的位置，同时观察并计算中心亮条纹冒出或收进的数目，当M2移至位置D2时，相应地冒出或收进的亮条纹数目N。就有：（6）四、实验步骤1、移开扩束透镜，打开激光器电源使出射激光，调节激光方向使入射光与反射光重合。2、观察由M1和M2反射到屏上或墙上的两组光点，反复调节背面三个螺丝，使M1反射的光点和M2反射的光点一一对应重合。3、把扩束透镜置于激光束中使激光扩束后投射到分光板上，调节光照位置直到观察到屏上有同心圆。4、转动微动手轮观察干涉图样的变化情况，顺时针或反时针转动，观察干涉图样中心冒出或收入的情况。五、...
