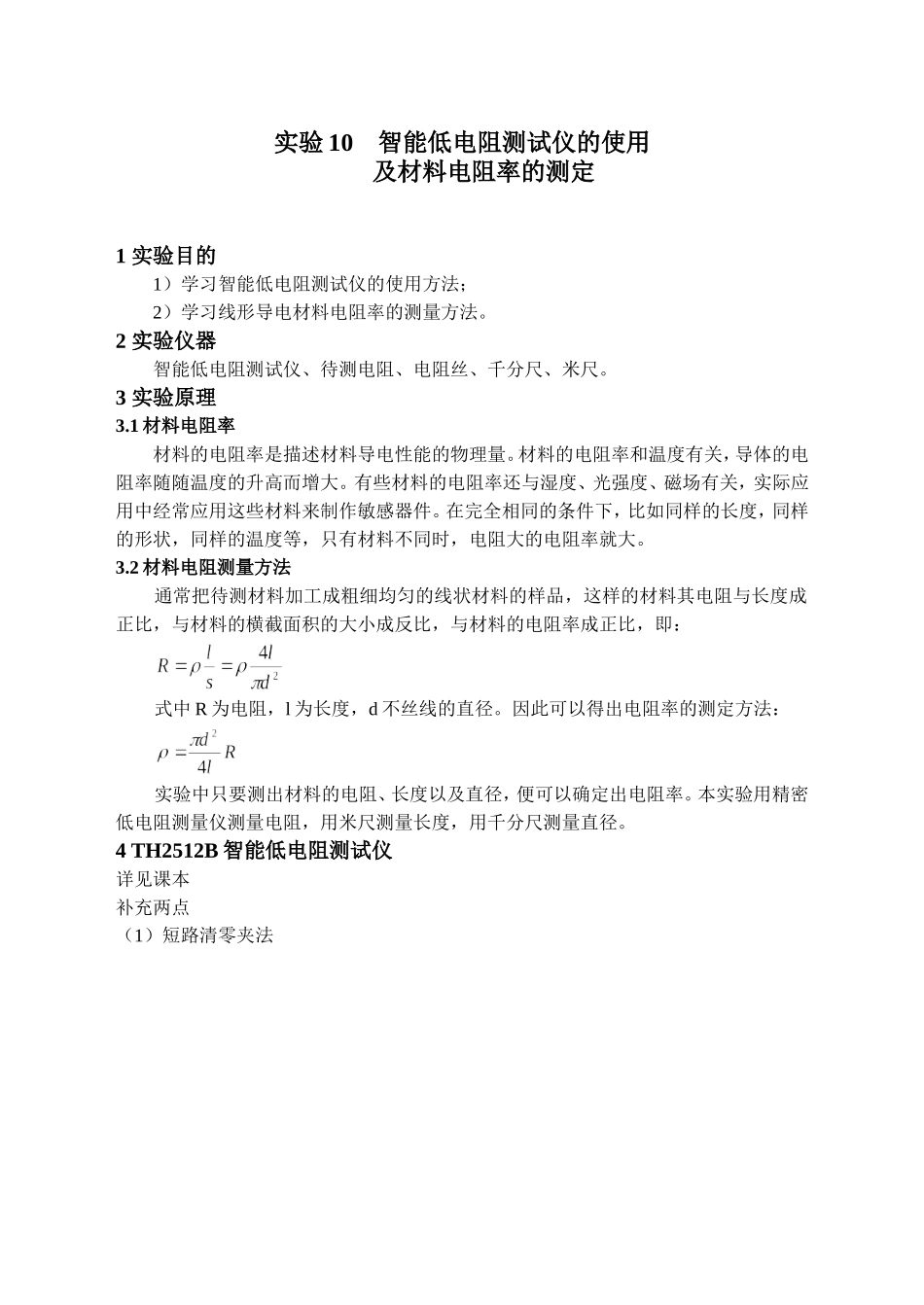

实验10智能低电阻测试仪的使用及材料电阻率的测定1实验目的1）学习智能低电阻测试仪的使用方法；2）学习线形导电材料电阻率的测量方法。2实验仪器智能低电阻测试仪、待测电阻、电阻丝、千分尺、米尺。3实验原理3.1材料电阻率材料的电阻率是描述材料导电性能的物理量。材料的电阻率和温度有关，导体的电阻率随随温度的升高而增大。有些材料的电阻率还与湿度、光强度、磁场有关，实际应用中经常应用这些材料来制作敏感器件。在完全相同的条件下，比如同样的长度，同样的形状，同样的温度等，只有材料不同时，电阻大的电阻率就大。3.2材料电阻测量方法通常把待测材料加工成粗细均匀的线状材料的样品，这样的材料其电阻与长度成正比，与材料的横截面积的大小成反比，与材料的电阻率成正比，即：式中R为电阻，l为长度，d不丝线的直径。因此可以得出电阻率的测定方法：实验中只要测出材料的电阻、长度以及直径，便可以确定出电阻率。本实验用精密低电阻测量仪测量电阻，用米尺测量长度，用千分尺测量直径。4TH2512B智能低电阻测试仪详见课本补充两点（1）短路清零夹法（2）分选功能分选(产品质量判别)使用说明1.分选功能说明a.用户可使用本仪器的分选功能进行产品出厂的质量控制(QC),按下前面板的分选键,此时分选ON灯亮,仪器进入分选状态.此时用户可按显示键选择显示实测电阻值和百分比偏差值,其中百分比偏差值=×100%,当此百分比偏差值小于负极限Δ%时,仪器指示LOW亮,当大于正极限Δ%时,仪器指示HIGH亮,否则仪器指示PASS亮,PASS时仪器的蜂鸣器会响,用户也可用后面板的讯响开关切断讯响.b.按下分选按键,则比较器ON,此时量程将不能被改变,且显示为百分比值,如欲读测试值,只需按显示键,选在R即可.如要读或改变标称值,上下限Δ%值,按设置键进入设置状态.c.比较结果可由面板HIGH,PASS,LOW指示.d.如欲退出分选状态,只须再按分选键一次即可.2.本节主要叙述如何设定标称值及上下极限Δ%值(这是用户进行产品分选的前提条件),其方法如下所述:a.用户先根据待测电阻值大小选好量程,也可先拿一待测电阻夹于测试端,让仪器自动选至所需的量程,再锁定量程.b.按下设置键,此时仪器会显示-STD-约0.5秒,然后显示待设置的标称值,可用,<,>,∧,∨键操作调整,直到显示的标称值符合需要.再按下设置键,仪器会显示-LO-约0.5秒,然后显示待设置的负极限Δ%值,用键操作调整,直至所需.再次按下设置键,仪器会显示-HI-约0.5秒,然后显示待设置的正极限Δ%值,用,<,>,∧,∨键操作调整,直至所...
