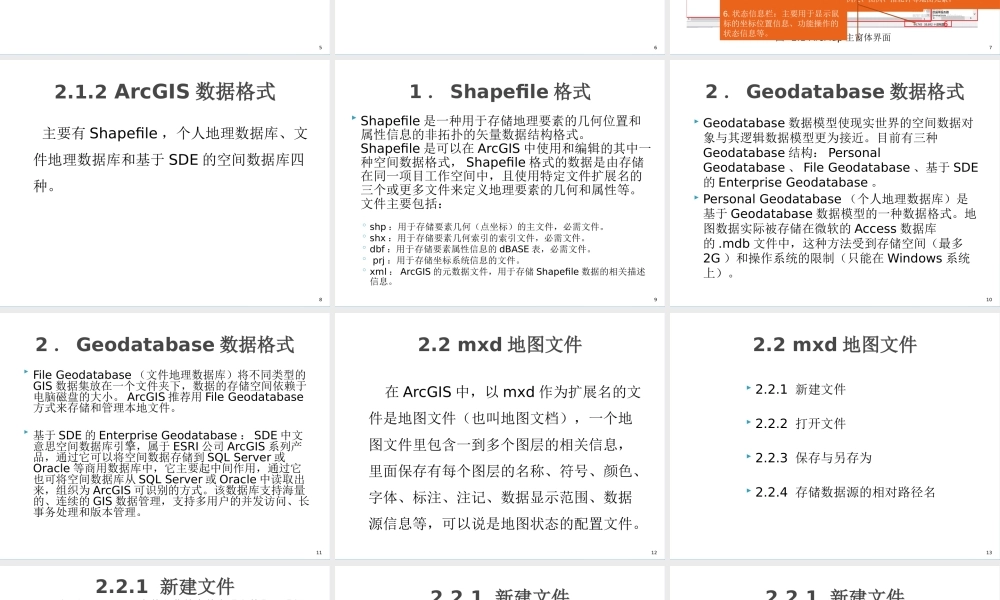

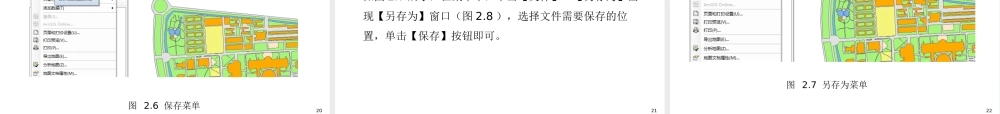

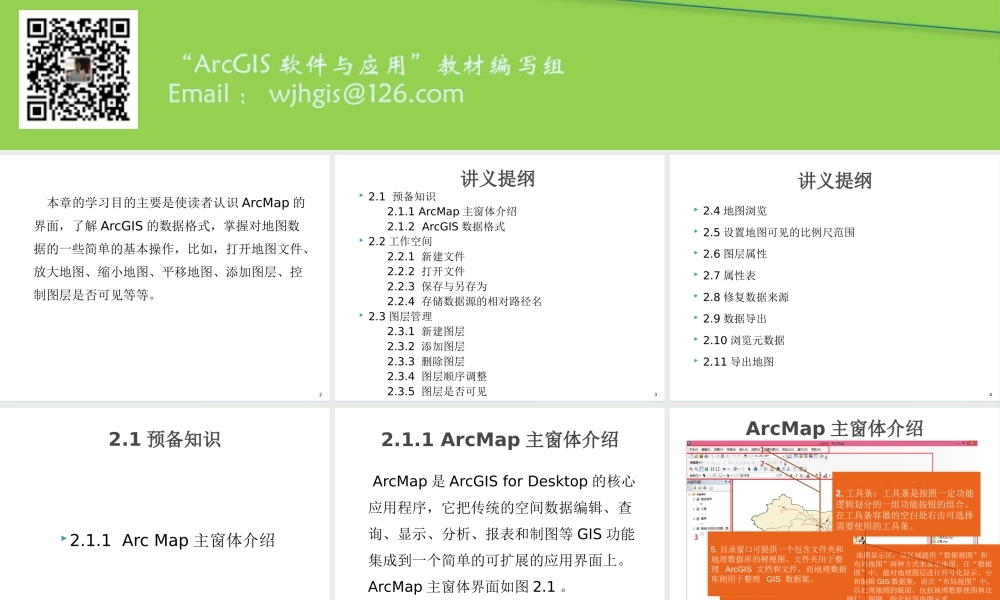

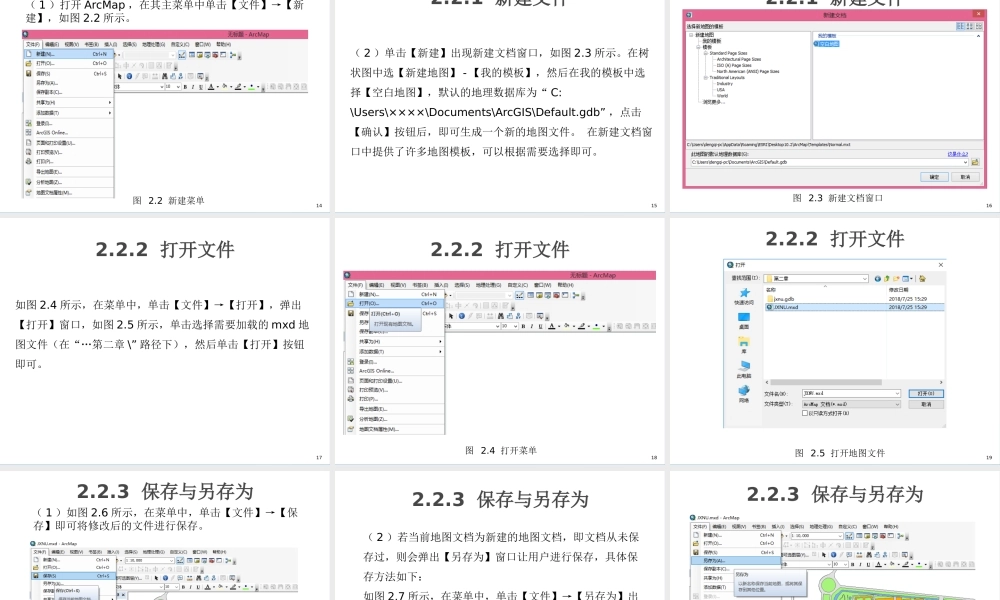

“ArcGIS软件与应用”教材编写组Email：wjhgis@126.comcGS软件与应用（第版）第2章地图数据显示与浏览2本章的学习目的主要是使读者认识ArcMap的界面，了解ArcGIS的数据格式，掌握对地图数据的一些简单的基本操作，比如，打开地图文件、放大地图、缩小地图、平移地图、添加图层、控制图层是否可见等等。32.1预备知识2.1.1ArcMap主窗体介绍2.1.2ArcGIS数据格式2.2工作空间2.2.1新建文件2.2.2打开文件2.2.3保存与另存为2.2.4存储数据源的相对路径名2.3图层管理2.3.1新建图层2.3.2添加图层2.3.3删除图层2.3.4图层顺序调整2.3.5图层是否可见讲义提纲42.4地图浏览2.5设置地图可见的比例尺范围2.6图层属性2.7属性表2.8修复数据来源2.9数据导出2.10浏览元数据2.11导出地图讲义提纲52.1.1ArcMap主窗体介绍2.1预备知识6ArcMap是ArcGISforDesktop的核心应用程序，它把传统的空间数据编辑、查询、显示、分析、报表和制图等GIS功能集成到一个简单的可扩展的应用界面上。ArcMap主窗体界面如图2.1。2.1.1ArcMap主窗体介绍7ArcMap主窗体介绍图2.1ArcMap主窗体界面1.主菜单栏：在主菜单中，可以选择需要使用的功能菜单。2.工具条：工具条是按照一定功能逻辑划分的一组功能按钮的组合。在工具条容器的空白处右击可选择需要使用的工具条。3.内容列表：内容列表是用来显示地图文档所包含的数据框、图层、地理要素、地理要素的符号、数据源等。4.地图显示区：该区域提供“数据视图”和“布局视图”两种方式来显示地图。在“数据视图”中，能对地理图层进行符号化显示、分析和编辑GIS数据集，而在“布局视图”中，可以处理地图的版面，包括地理数据视图和比例尺、图例、指北针等地图元素。5.目录窗口可提供一个包含文件夹和地理数据库的树视图。文件夹用于整理ArcGIS文档和文件，而地理数据库则用于整理GIS数据集。6.状态信息栏：主要用于显示鼠标的坐标位置信息、功能操作的状态信息等。8主要有Shapefile，个人地理数据库、文件地理数据库和基于SDE的空间数据库四种。2.1.2ArcGIS数据格式9Shapefile是一种用于存储地理要素的几何位置和属性信息的非拓扑的矢量数据结构格式。Shapefile是可以在ArcGIS中使用和编辑的其中一种空间数据格式，Shapefile格式的数据是由存储在同一项目工作空间中，且使用特定文件扩展名的三个或更多文件来定义地理要素的几何和属性等。文件主要包括：◦shp：用于存储要素几何（点坐标）的主文件，必需文件。◦shx：用...
