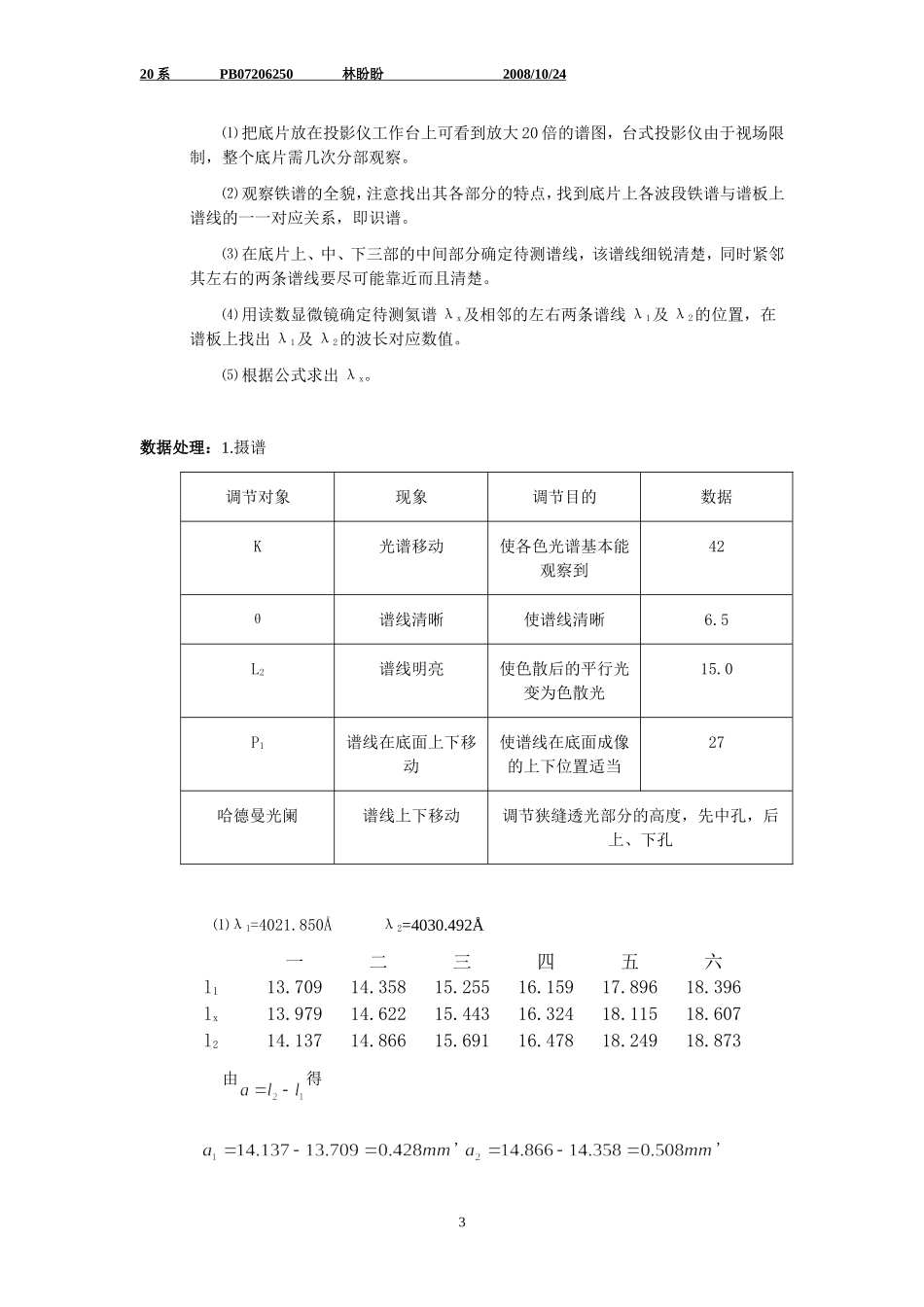

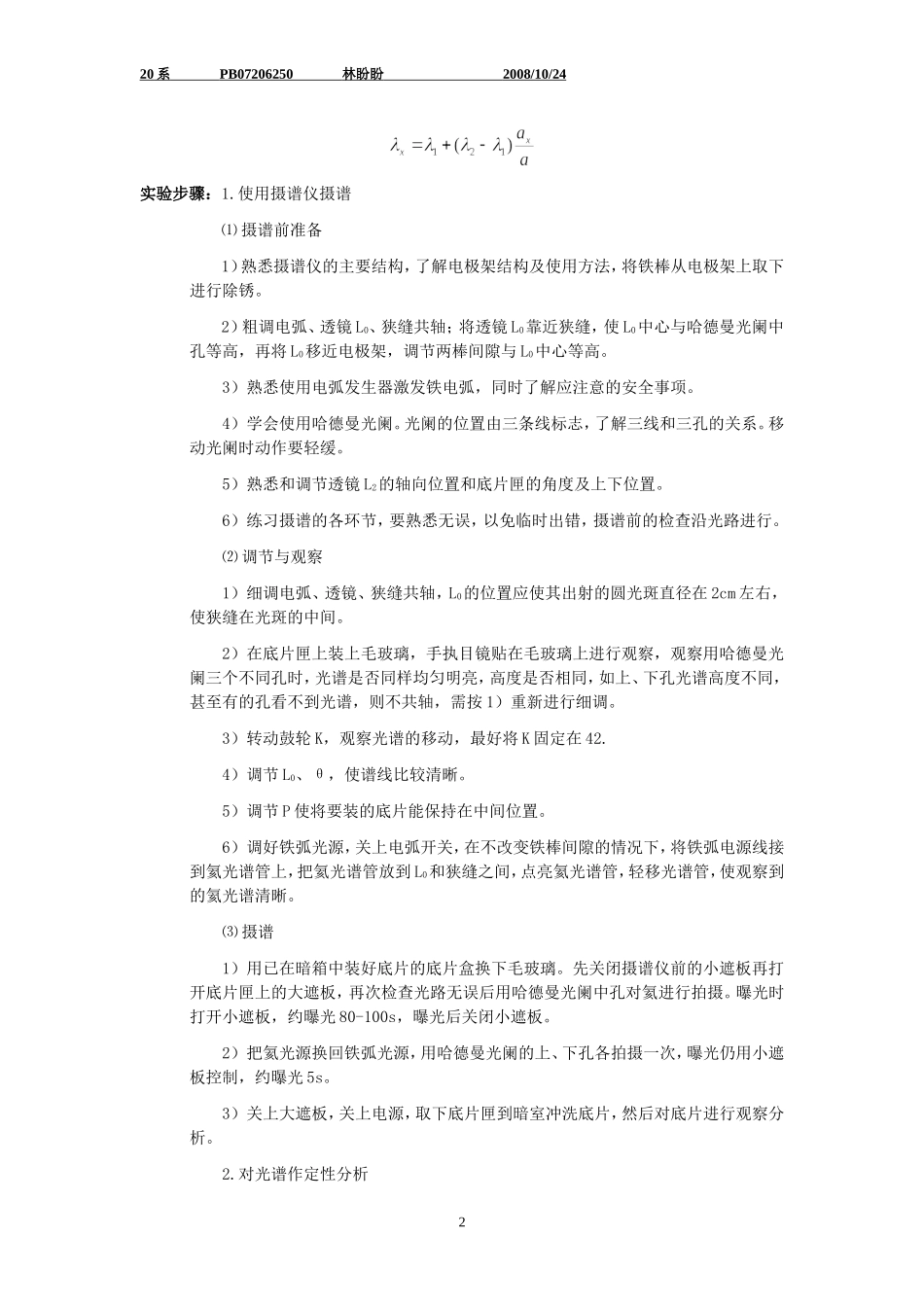

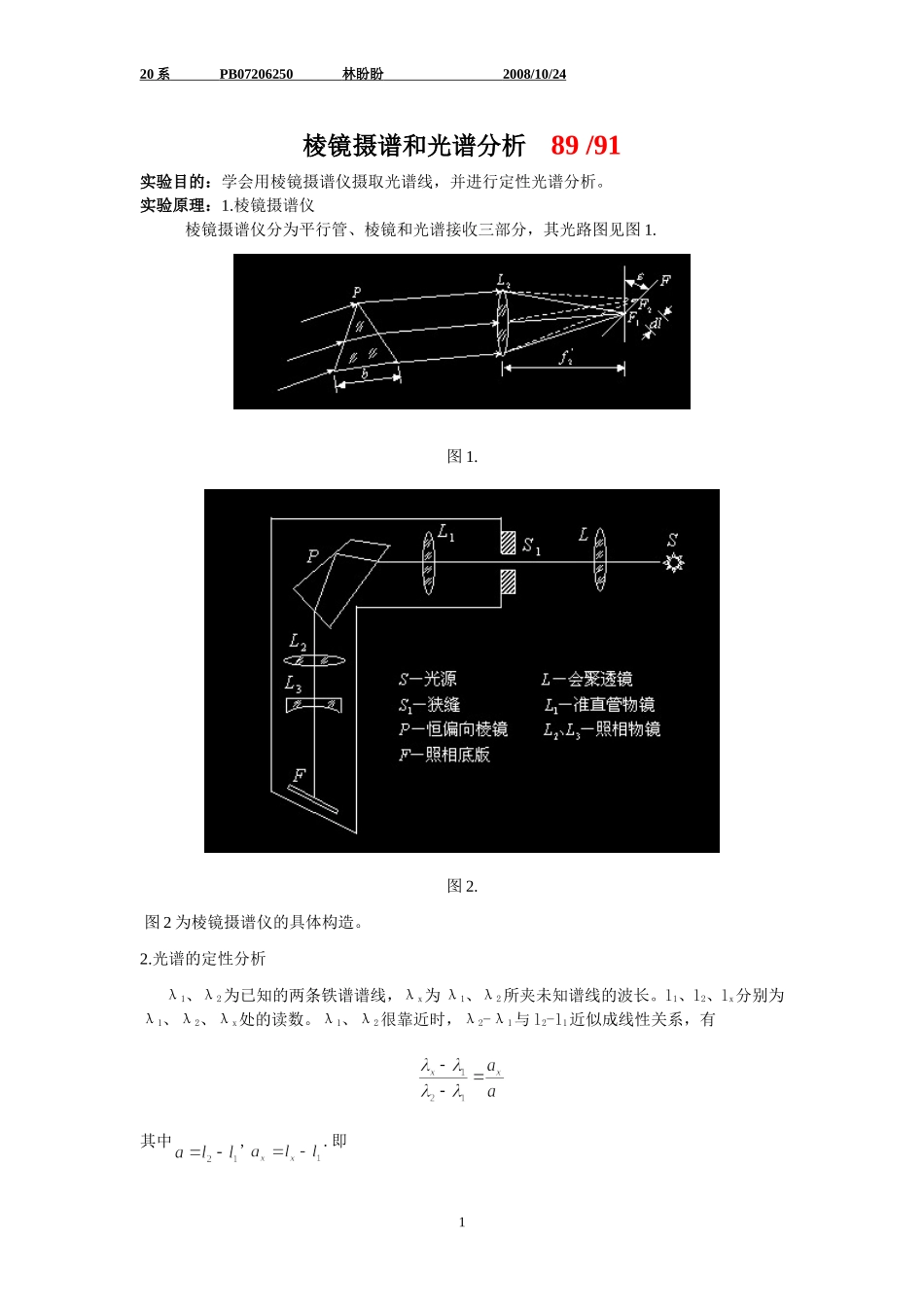

20系PB07206250林盼盼2008/10/24棱镜摄谱和光谱分析89/91实验目的：学会用棱镜摄谱仪摄取光谱线，并进行定性光谱分析。实验原理：1.棱镜摄谱仪棱镜摄谱仪分为平行管、棱镜和光谱接收三部分，其光路图见图1.图1.图2.图2为棱镜摄谱仪的具体构造。2.光谱的定性分析λ1、λ2为已知的两条铁谱谱线，λx为λ1、λ2所夹未知谱线的波长。l1、l2、lx分别为λ1、λ2、λx处的读数。λ1、λ2很靠近时，λ2-λ1与l2-l1近似成线性关系，有其中,.即120系PB07206250林盼盼2008/10/24实验步骤：1.使用摄谱仪摄谱⑴摄谱前准备1）熟悉摄谱仪的主要结构，了解电极架结构及使用方法，将铁棒从电极架上取下进行除锈。2）粗调电弧、透镜L0、狭缝共轴；将透镜L0靠近狭缝，使L0中心与哈德曼光阑中孔等高，再将L0移近电极架，调节两棒间隙与L0中心等高。3）熟悉使用电弧发生器激发铁电弧，同时了解应注意的安全事项。4）学会使用哈德曼光阑。光阑的位置由三条线标志，了解三线和三孔的关系。移动光阑时动作要轻缓。5）熟悉和调节透镜L2的轴向位置和底片匣的角度及上下位置。6）练习摄谱的各环节，要熟悉无误，以免临时出错，摄谱前的检查沿光路进行。⑵调节与观察1）细调电弧、透镜、狭缝共轴，L0的位置应使其出射的圆光斑直径在2cm左右，使狭缝在光斑的中间。2）在底片匣上装上毛玻璃，手执目镜贴在毛玻璃上进行观察，观察用哈德曼光阑三个不同孔时，光谱是否同样均匀明亮，高度是否相同，如上、下孔光谱高度不同，甚至有的孔看不到光谱，则不共轴，需按1）重新进行细调。3）转动鼓轮K，观察光谱的移动，最好将K固定在42.4）调节L0、θ，使谱线比较清晰。5）调节P使将要装的底片能保持在中间位置。6）调好铁弧光源，关上电弧开关，在不改变铁棒间隙的情况下，将铁弧电源线接到氦光谱管上，把氦光谱管放到L0和狭缝之间，点亮氦光谱管，轻移光谱管，使观察到的氦光谱清晰。⑶摄谱1）用已在暗箱中装好底片的底片盒换下毛玻璃。先关闭摄谱仪前的小遮板再打开底片匣上的大遮板，再次检查光路无误后用哈德曼光阑中孔对氦进行拍摄。曝光时打开小遮板，约曝光80-100s，曝光后关闭小遮板。2）把氦光源换回铁弧光源，用哈德曼光阑的上、下孔各拍摄一次，曝光仍用小遮板控制，约曝光5s。3）关上大遮板，关上电源，取下底片匣到暗室冲洗底片，然后对底片进行观察分析。2.对光谱作定性分析220系PB07206250林盼盼2008/10/24⑴把底片放在投影仪工作台上可看到放大20倍的谱图，台式投影仪由...
