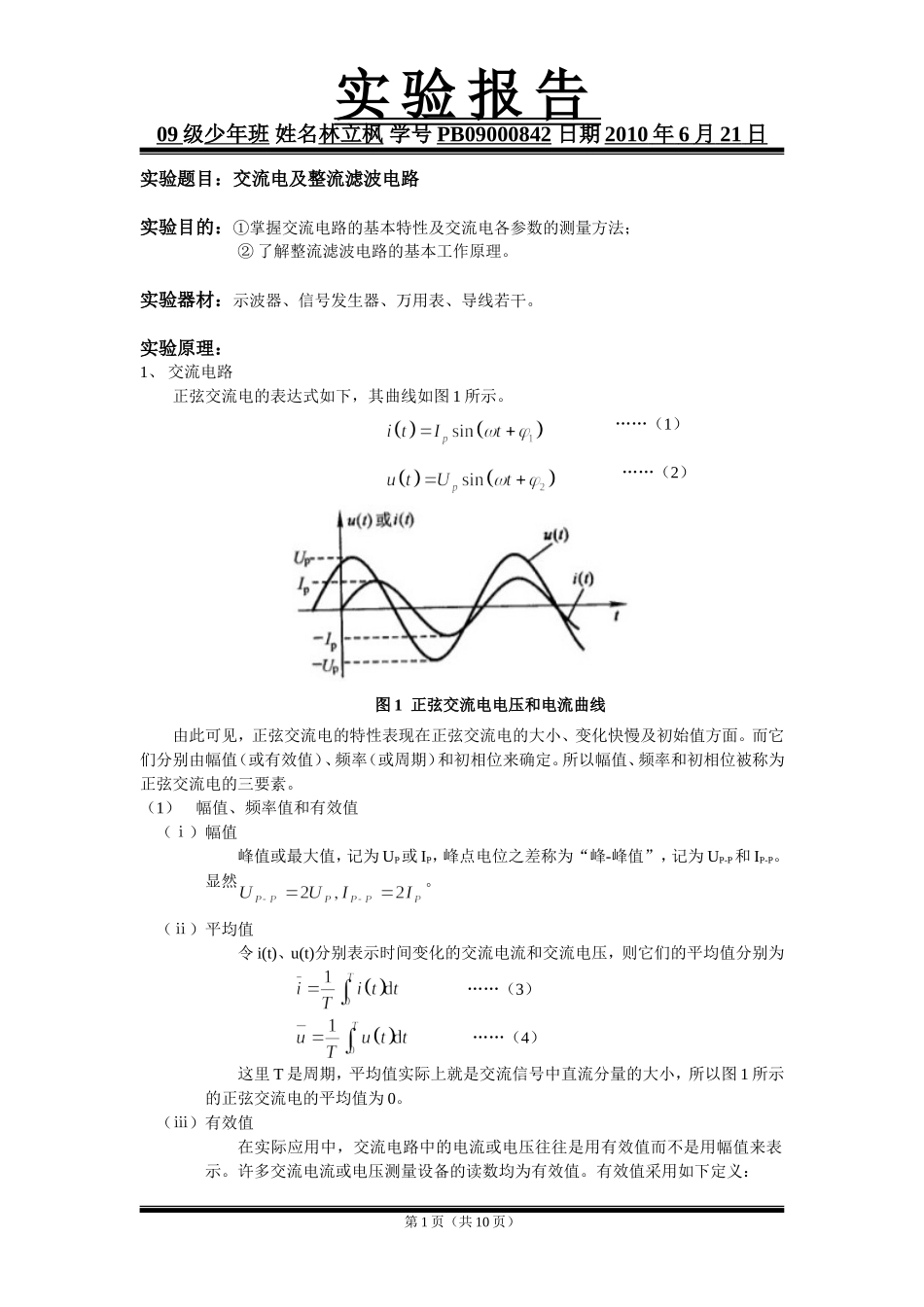

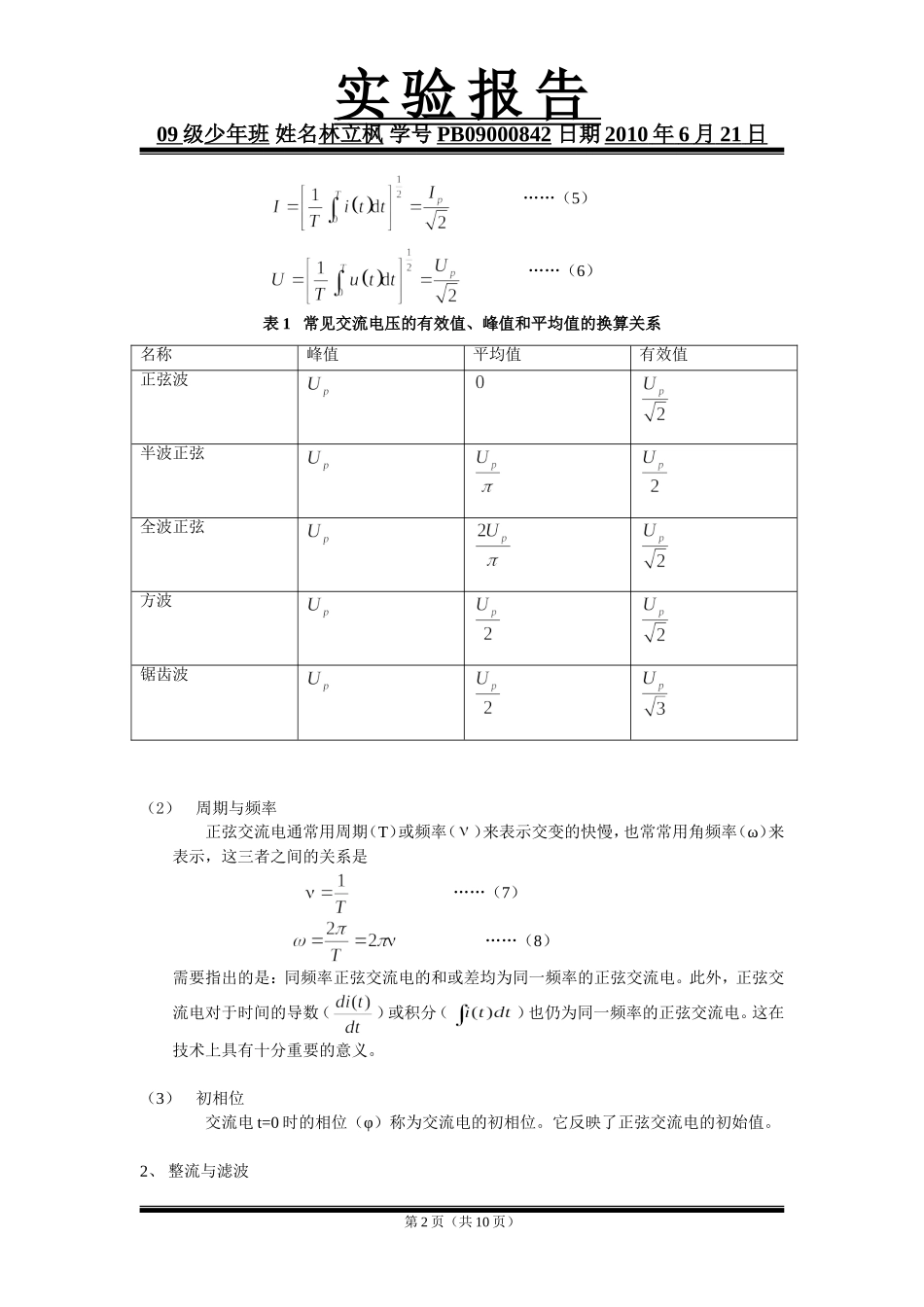

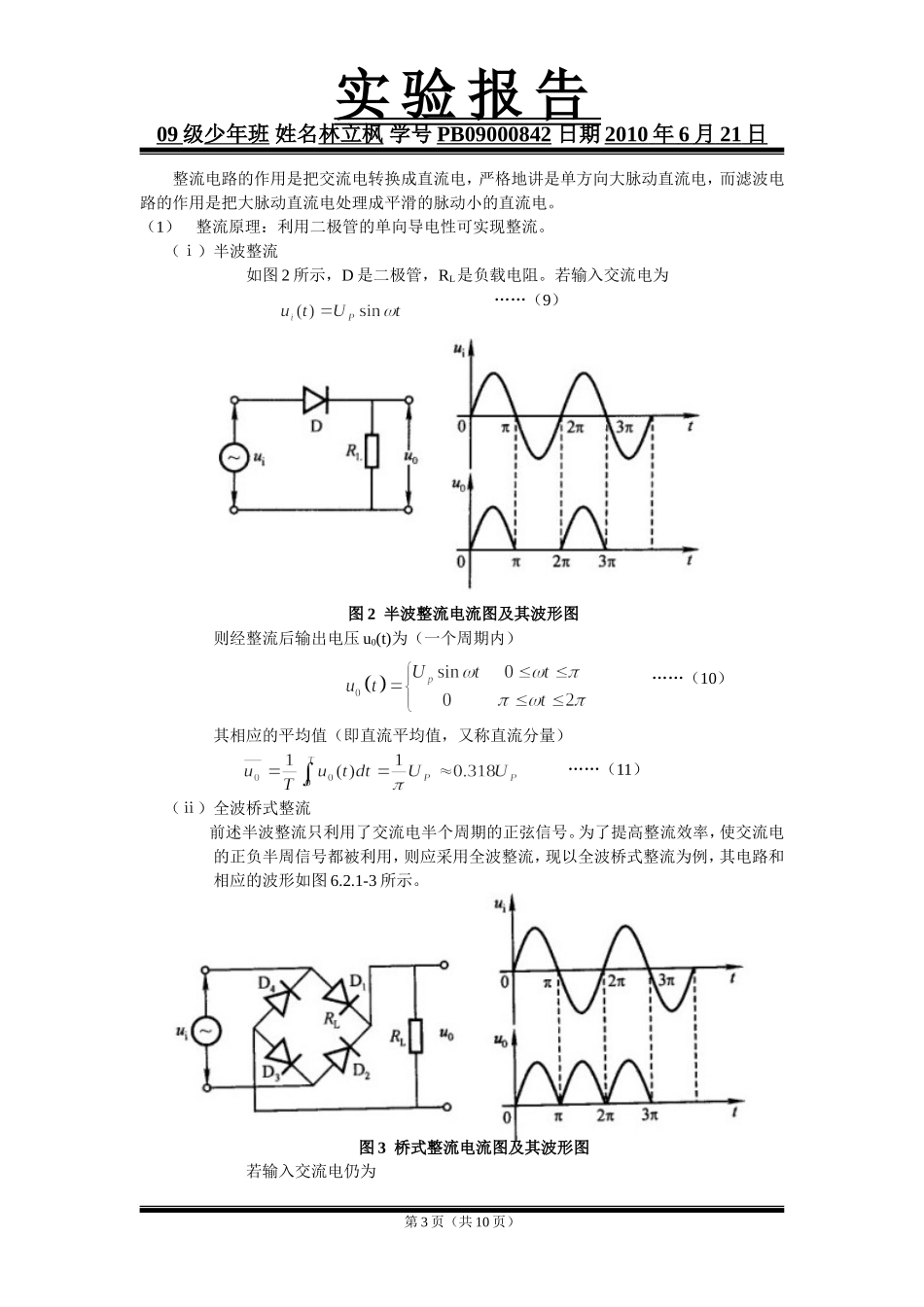

实验报告09级少年班姓名林立枫学号PB09000842日期2010年6月21日实验题目：交流电及整流滤波电路实验目的：①掌握交流电路的基本特性及交流电各参数的测量方法；②了解整流滤波电路的基本工作原理。实验器材：示波器、信号发生器、万用表、导线若干。实验原理：1、交流电路正弦交流电的表达式如下，其曲线如图1所示。……（1）……（2）由此可见，正弦交流电的特性表现在正弦交流电的大小、变化快慢及初始值方面。而它们分别由幅值（或有效值）、频率（或周期）和初相位来确定。所以幅值、频率和初相位被称为正弦交流电的三要素。（1）幅值、频率值和有效值（ⅰ）幅值峰值或最大值，记为UP或IP，峰点电位之差称为“峰-峰值”，记为UP-P和IP-P。显然。（ⅱ）平均值令i(t)、u(t)分别表示时间变化的交流电流和交流电压，则它们的平均值分别为……（3）……（4）这里T是周期，平均值实际上就是交流信号中直流分量的大小，所以图1所示的正弦交流电的平均值为0。（ⅲ）有效值在实际应用中，交流电路中的电流或电压往往是用有效值而不是用幅值来表示。许多交流电流或电压测量设备的读数均为有效值。有效值采用如下定义：第1页（共10页）图1正弦交流电电压和电流曲线实验报告09级少年班姓名林立枫学号PB09000842日期2010年6月21日……（5）……（6）表1常见交流电压的有效值、峰值和平均值的换算关系（2）周期与频率正弦交流电通常用周期（T）或频率（）来表示交变的快慢，也常常用角频率（ω）来表示，这三者之间的关系是……（7）……（8）需要指出的是：同频率正弦交流电的和或差均为同一频率的正弦交流电。此外，正弦交流电对于时间的导数（）或积分（）也仍为同一频率的正弦交流电。这在技术上具有十分重要的意义。（3）初相位交流电t=0时的相位（φ）称为交流电的初相位。它反映了正弦交流电的初始值。2、整流与滤波第2页（共10页）名称峰值平均值有效值正弦波半波正弦全波正弦方波锯齿波实验报告09级少年班姓名林立枫学号PB09000842日期2010年6月21日整流电路的作用是把交流电转换成直流电，严格地讲是单方向大脉动直流电，而滤波电路的作用是把大脉动直流电处理成平滑的脉动小的直流电。（1）整流原理：利用二极管的单向导电性可实现整流。（ⅰ）半波整流如图2所示，D是二极管，RL是负载电阻。若输入交流电为……（9）则经整流后输出电压u0(t)为（一个周期内）……（10）其相应的平均值（即直流平均值，又称直流分量）……（11）（ⅱ）全波桥式整流...
