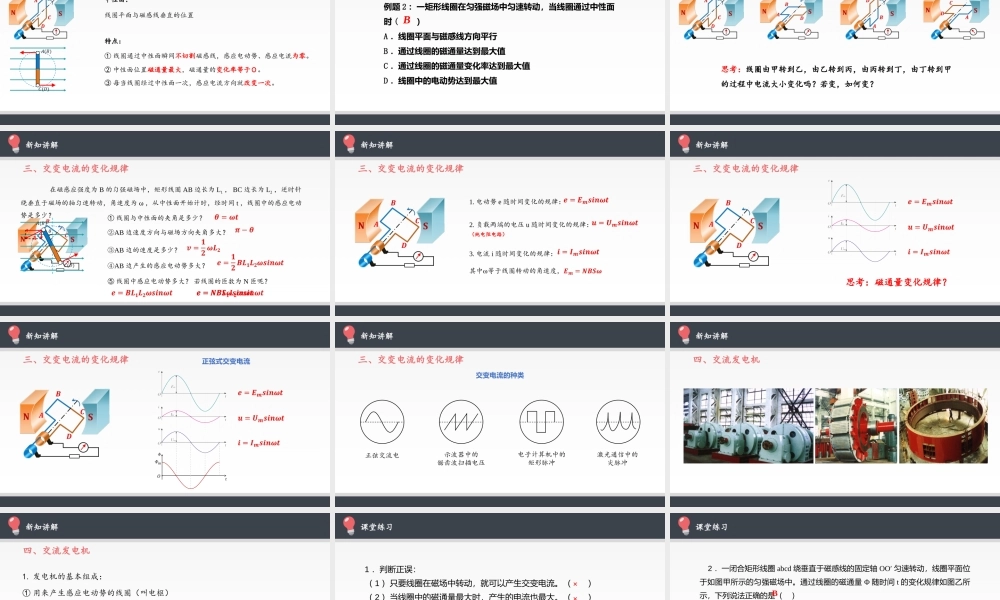

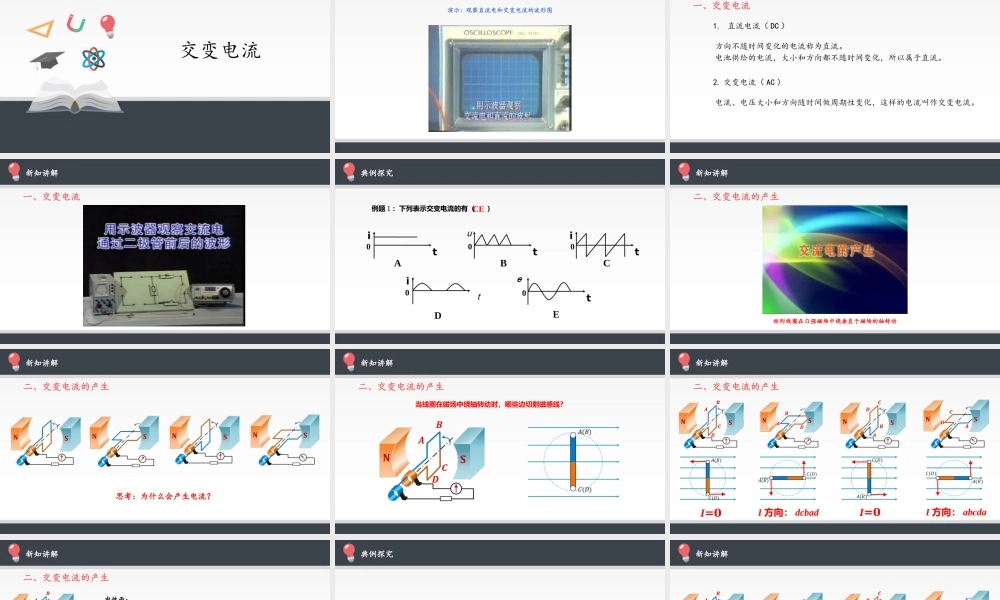

交变电流新知导入演示：观察直流电和交变电流的波形图新知讲解一、交变电流1.直流电流（DC）方向不随时间变化的电流称为直流。电池供给的电流，大小和方向都不随时间变化，所以属于直流。2.交变电流（AC）电流、电压大小和方向随时间做周期性变化，这样的电流叫作交变电流。新知讲解一、交变电流典例探究例题1：下列表示交变电流的有（）tBitA00itC0iD0ttE0euCE新知讲解二、交变电流的产生矩形线圈在匀强磁场中绕垂直于磁场的轴转动新知讲解二、交变电流的产生思考：为什么会产生电流？新知讲解二、交变电流的产生当线圈在磁场中绕轴转动时，哪些边切割磁感线？新知讲解二、交变电流的产生I=0I方向：dcbadI=0I方向：abcda新知讲解二、交变电流的产生中性面：①线圈通过中性面瞬间不切割磁感线，感应电动势、感应电流为零。③每当线圈经过中性面一次，感应电流方向就改变一次。②中性面位置磁通量最大，磁通量的变化率等于０。线圈平面与磁感线垂直的位置特点：典例探究例题2：一矩形线圈在匀强磁场中匀速转动，当线圈通过中性面时(）A．线圈平面与磁感线方向平行B．通过线圈的磁通量达到最大值C．通过线圈的磁通量变化率达到最大值D．线圈中的电动势达到最大值B新知讲解思考：线圈由甲转到乙，由乙转到丙，由丙转到丁，由丁转到甲的过程中电流大小变化吗？若变，如何变？新知讲解三、交变电流的变化规律在磁感应强度为B的匀强磁场中，矩形线圈AB边长为L1，BC边长为L2，逆时针绕垂直于磁场的轴匀速转动，角速度为ω，从中性面开始计时，经时间t，线圈中的感应电动势是多少？①线圈与中性面的夹角是多少？②AB边速度方向与磁场方向夹角多大？③AB边的速度是多少？④AB边产生的感应电动势多大？⑤线圈中感应电动势多大？若线圈的匝数为N匝呢？新知讲解三、交变电流的变化规律1.电动势e随时间变化的规律：2.负载两端的电压u随时间变化的规律：3.电流i随时间变化的规律：（纯电阻电路）新知讲解三、交变电流的变化规律思考：磁通量变化规律？新知讲解三、交变电流的变化规律正弦式交变电流新知讲解三、交变电流的变化规律交变电流的种类正弦交流电示波器中的锯齿波扫描电压电子计算机中的矩形脉冲激光通信中的尖脉冲新知讲解四、交流发电机新知讲解四、交流发电机1.发电机的基本组成：①用来产生感应电动势的线圈（叫电枢）②用来产生磁场的磁极2.发电机的基本种类：①旋转电枢式发电机（电枢动，磁极不动）②旋转磁极式发电机（磁极动，电枢不动）无论...
