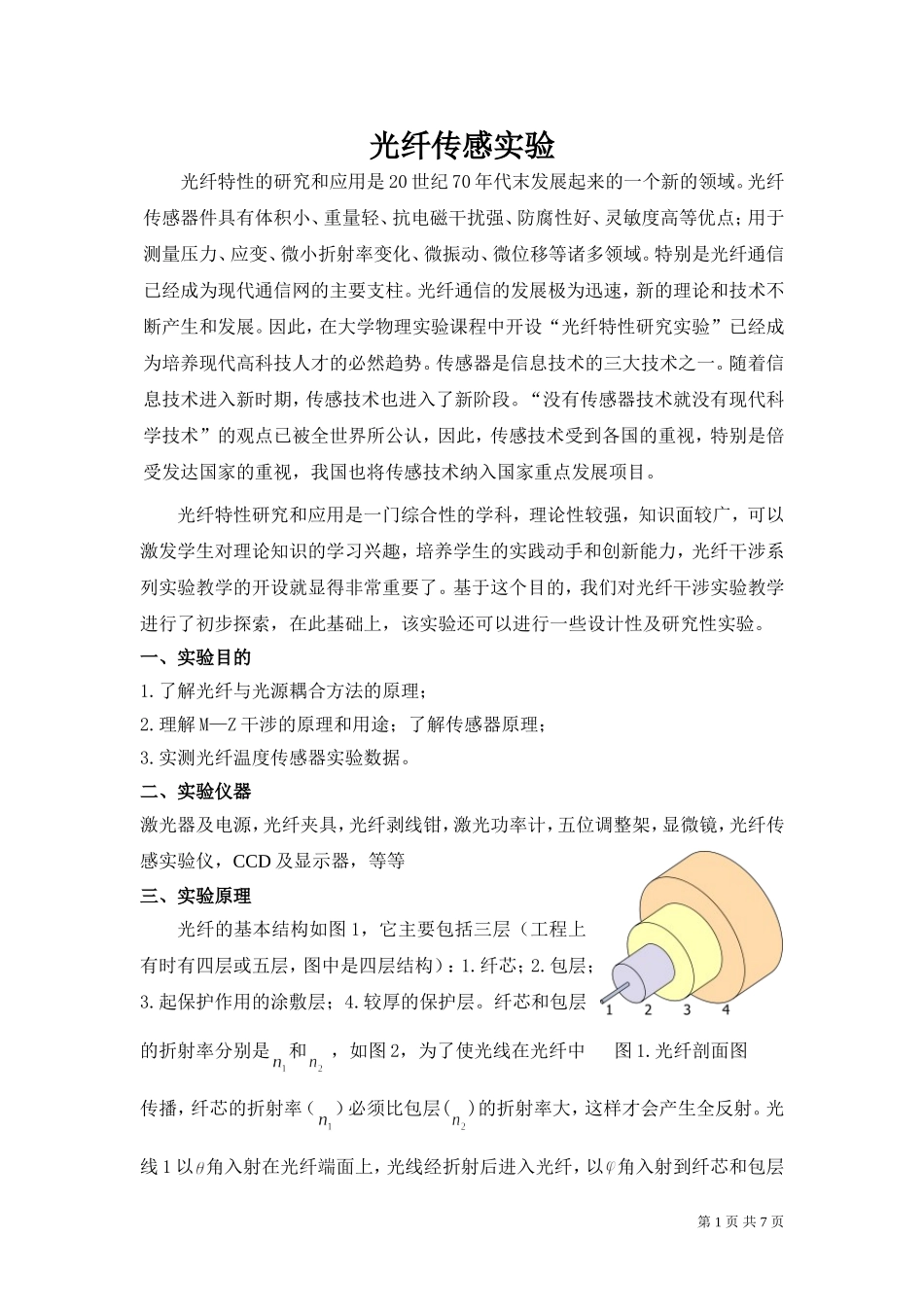

光纤传感实验光纤特性的研究和应用是20世纪70年代末发展起来的一个新的领域。光纤传感器件具有体积小、重量轻、抗电磁干扰强、防腐性好、灵敏度高等优点；用于测量压力、应变、微小折射率变化、微振动、微位移等诸多领域。特别是光纤通信已经成为现代通信网的主要支柱。光纤通信的发展极为迅速，新的理论和技术不断产生和发展。因此，在大学物理实验课程中开设“光纤特性研究实验”已经成为培养现代高科技人才的必然趋势。传感器是信息技术的三大技术之一。随着信息技术进入新时期，传感技术也进入了新阶段。“没有传感器技术就没有现代科学技术”的观点已被全世界所公认，因此，传感技术受到各国的重视，特别是倍受发达国家的重视，我国也将传感技术纳入国家重点发展项目。光纤特性研究和应用是一门综合性的学科，理论性较强，知识面较广，可以激发学生对理论知识的学习兴趣，培养学生的实践动手和创新能力，光纤干涉系列实验教学的开设就显得非常重要了。基于这个目的，我们对光纤干涉实验教学进行了初步探索，在此基础上，该实验还可以进行一些设计性及研究性实验。一、实验目的1.了解光纤与光源耦合方法的原理；2.理解M—Z干涉的原理和用途；了解传感器原理；3.实测光纤温度传感器实验数据。二、实验仪器激光器及电源，光纤夹具，光纤剥线钳，激光功率计，五位调整架，显微镜，光纤传感实验仪，CCD及显示器，等等三、实验原理光纤的基本结构如图1，它主要包括三层（工程上有时有四层或五层，图中是四层结构）：1.纤芯；2.包层；3.起保护作用的涂敷层；4.较厚的保护层。纤芯和包层的折射率分别是和，如图2，为了使光线在光纤中图1.光纤剖面图传播，纤芯的折射率（）必须比包层()的折射率大，这样才会产生全反射。光线1以角入射在光纤端面上，光线经折射后进入光纤，以角入射到纤芯和包层第1页共7页间的光滑界面上。只要我们选择适当的入射角，总可以使角大于临界角，的大小由公式决定，使光线1在界面上发生全反射。全反射光线1又以同样的角度在对面界面上发生第二次反射。如果光纤是均匀的圆柱体，入射光线经无数次反射后从另一端以和入射角相同的角度射出。（思考：该原理是否可以帮助测量数值孔径）图2圆柱形光纤传光原理在光纤断面上，当光线入射角小于一个定值时，折射光线在纤芯和包层界面上的入射角才会大于临界角，光线才能在光纤内多次全反射而传递到另一端。在光纤端面上，入射角的那些光线，折射后在界面上的入射角小于临界角，光线将...
