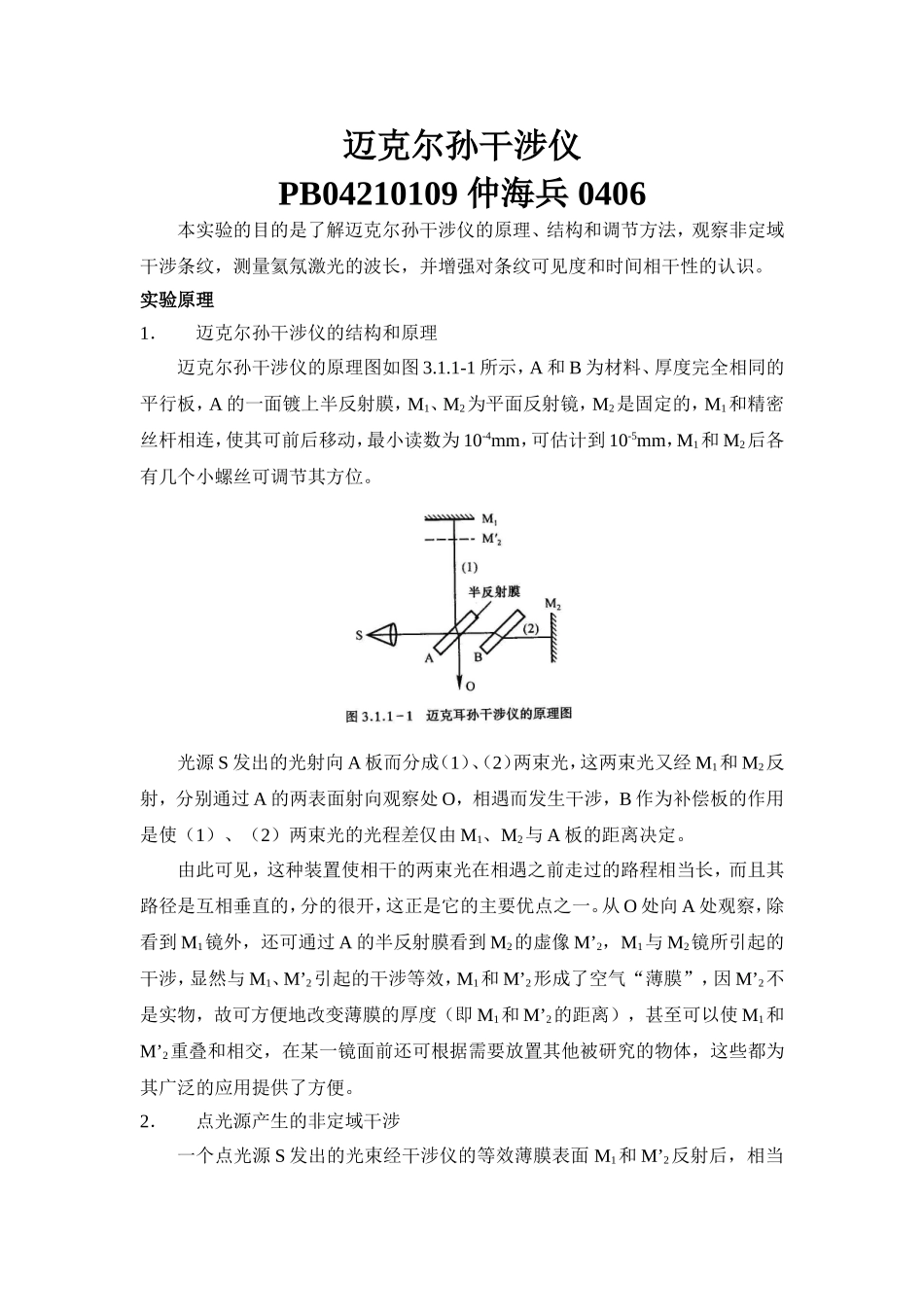

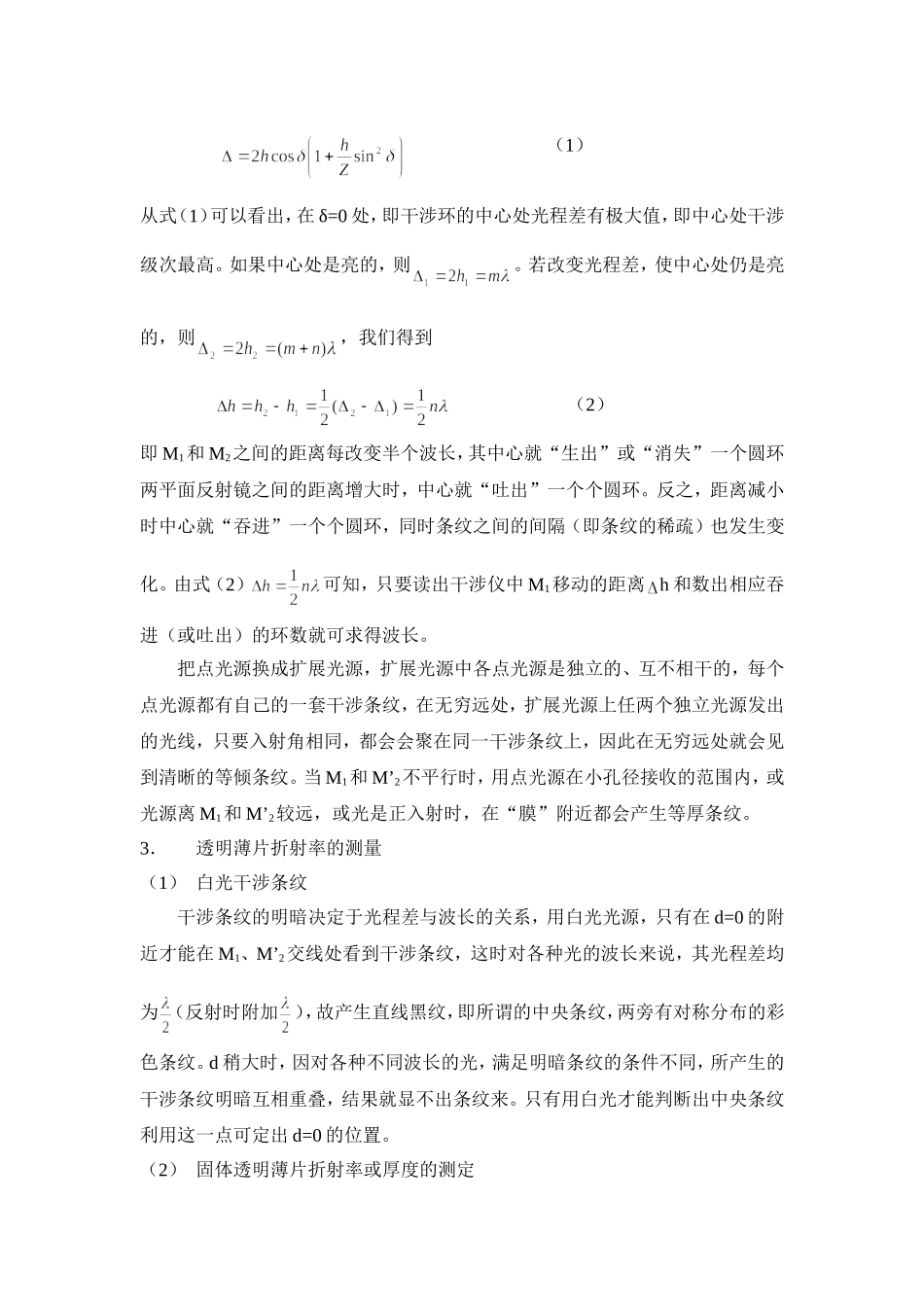

迈克尔孙干涉仪PB04210109仲海兵0406本实验的目的是了解迈克尔孙干涉仪的原理、结构和调节方法，观察非定域干涉条纹，测量氦氖激光的波长，并增强对条纹可见度和时间相干性的认识。实验原理1．迈克尔孙干涉仪的结构和原理迈克尔孙干涉仪的原理图如图3.1.1-1所示，A和B为材料、厚度完全相同的平行板，A的一面镀上半反射膜，M1、M2为平面反射镜，M2是固定的，M1和精密丝杆相连，使其可前后移动，最小读数为10-4mm，可估计到10-5mm，M1和M2后各有几个小螺丝可调节其方位。光源S发出的光射向A板而分成（1）、（2）两束光，这两束光又经M1和M2反射，分别通过A的两表面射向观察处O，相遇而发生干涉，B作为补偿板的作用是使（1）、（2）两束光的光程差仅由M1、M2与A板的距离决定。由此可见，这种装置使相干的两束光在相遇之前走过的路程相当长，而且其路径是互相垂直的，分的很开，这正是它的主要优点之一。从O处向A处观察，除看到M1镜外，还可通过A的半反射膜看到M2的虚像M’2，M1与M2镜所引起的干涉，显然与M1、M’2引起的干涉等效，M1和M’2形成了空气“薄膜”，因M’2不是实物，故可方便地改变薄膜的厚度（即M1和M’2的距离），甚至可以使M1和M’2重叠和相交，在某一镜面前还可根据需要放置其他被研究的物体，这些都为其广泛的应用提供了方便。2．点光源产生的非定域干涉一个点光源S发出的光束经干涉仪的等效薄膜表面M1和M’2反射后，相当于由两个虚光源S1、S2发出的相干光束（图3.1.1-2）。若原来空气膜厚度（即M1和M’2之间的距离）为h，则两个虚光源S1和S2之间的距离为2h，显然只要M1和M’2（即M2）足够大，在点光源同侧的任一点P上，总能有S1和S2的相干光线相交从而在P点处可观察到干涉现象，因而这种干涉是非定域的。若P点在某一条纹上，则由S1和S2到达该条纹任意点（包括P点）的光程差是一个常量，故P点所在的曲面是旋转双曲面，旋转轴是S1、S2的连线，显然，干涉图样的形状和观察屏的位置有关。当观察屏垂直于S1、S2的连线时，干涉图是一组同心圆。下面我们利用图3.1.1-3推导的具体形式。光程差把小括号内展开，则由于h<
