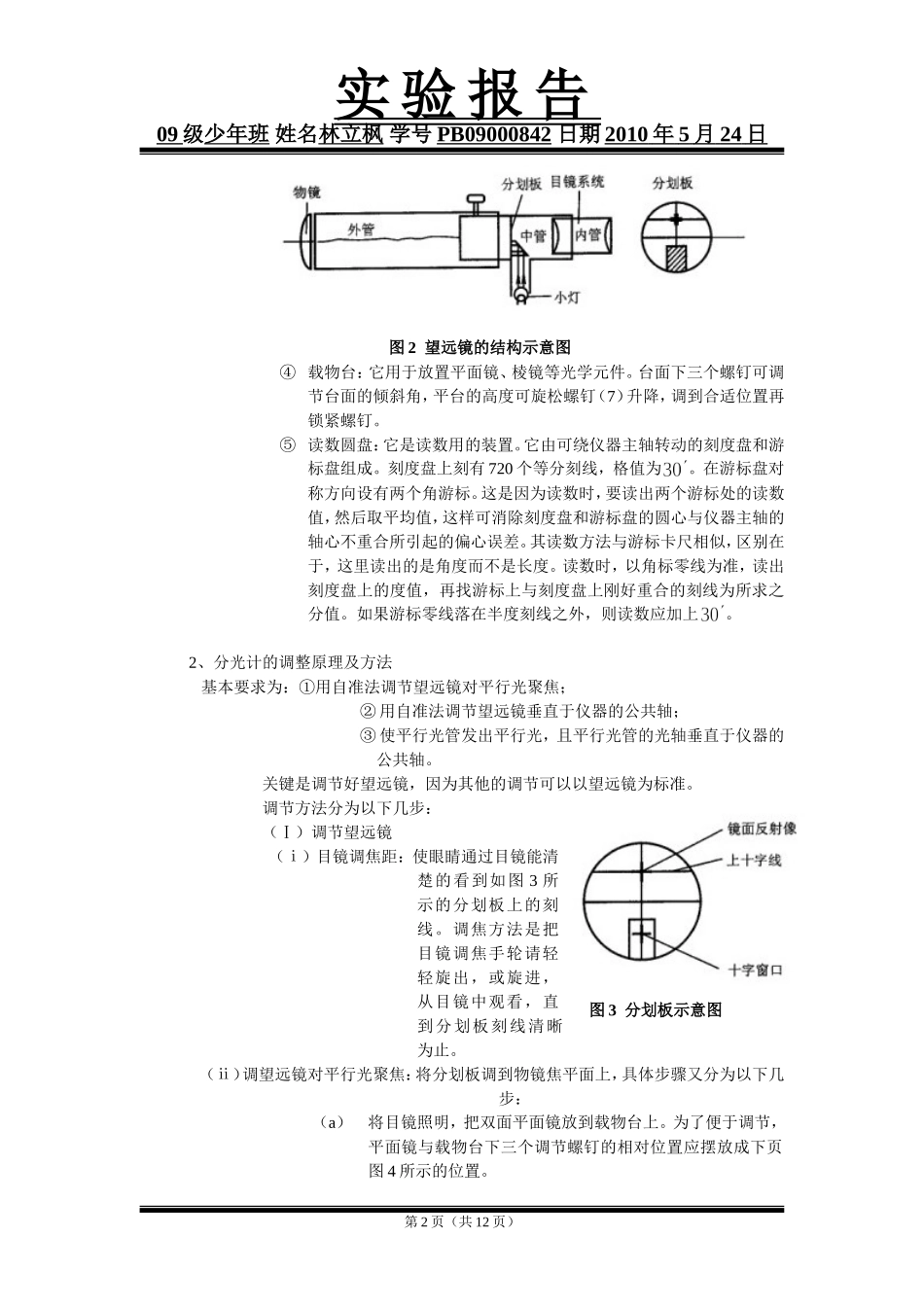

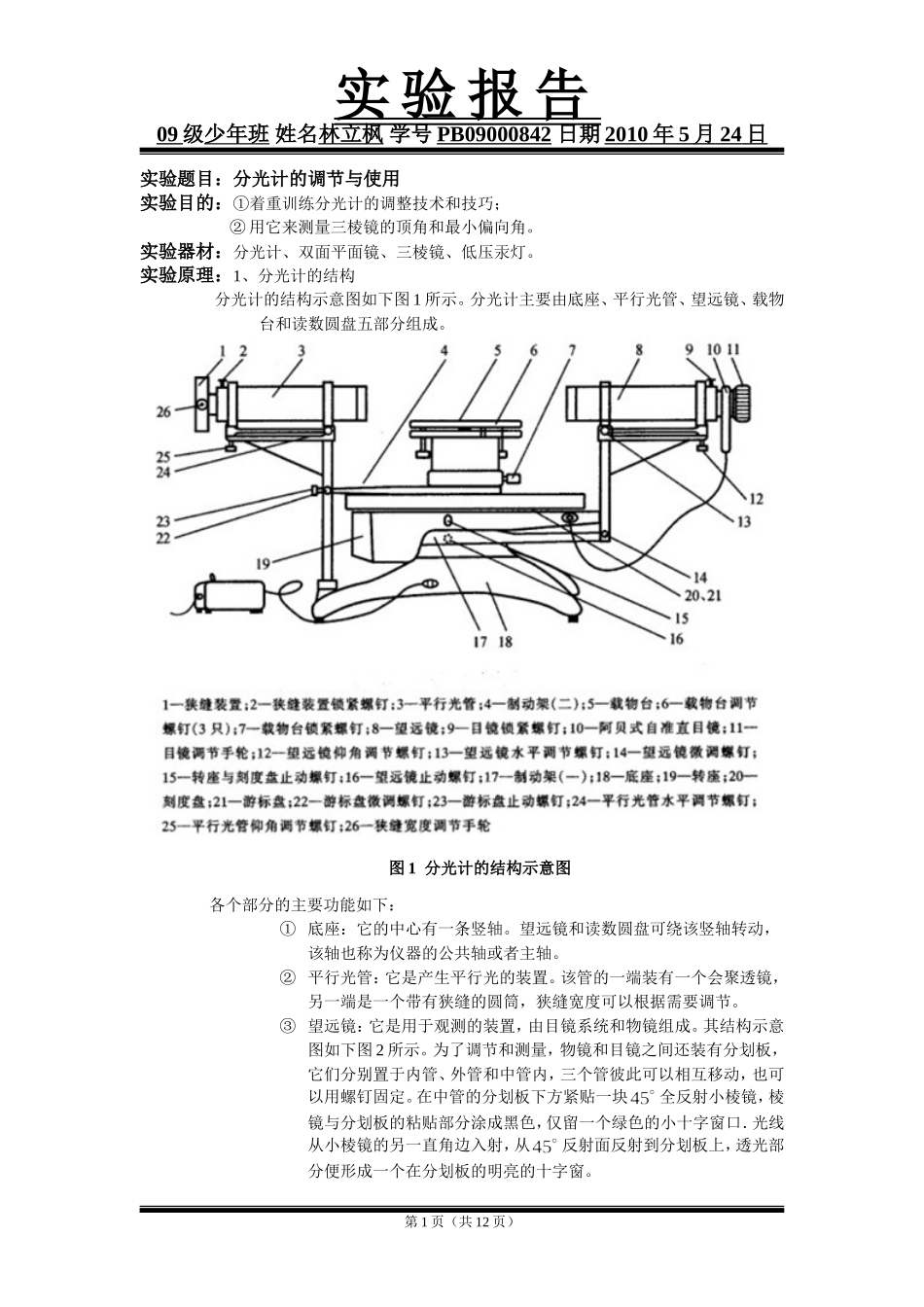

实验报告09级少年班姓名林立枫学号PB09000842日期2010年5月24日实验题目：分光计的调节与使用实验目的：①着重训练分光计的调整技术和技巧；②用它来测量三棱镜的顶角和最小偏向角。实验器材：分光计、双面平面镜、三棱镜、低压汞灯。实验原理：1、分光计的结构分光计的结构示意图如下图1所示。分光计主要由底座、平行光管、望远镜、载物台和读数圆盘五部分组成。各个部分的主要功能如下：①底座：它的中心有一条竖轴。望远镜和读数圆盘可绕该竖轴转动，该轴也称为仪器的公共轴或者主轴。②平行光管：它是产生平行光的装置。该管的一端装有一个会聚透镜，另一端是一个带有狭缝的圆筒，狭缝宽度可以根据需要调节。③望远镜：它是用于观测的装置，由目镜系统和物镜组成。其结构示意图如下图2所示。为了调节和测量，物镜和目镜之间还装有分划板，它们分别置于内管、外管和中管内，三个管彼此可以相互移动，也可以用螺钉固定。在中管的分划板下方紧贴一块全反射小棱镜，棱镜与分划板的粘贴部分涂成黑色，仅留一个绿色的小十字窗口．光线从小棱镜的另一直角边入射，从反射面反射到分划板上，透光部分便形成一个在分划板的明亮的十字窗。第1页（共12页）图1分光计的结构示意图图3分划板示意图实验报告09级少年班姓名林立枫学号PB09000842日期2010年5月24日④载物台：它用于放置平面镜、棱镜等光学元件。台面下三个螺钉可调节台面的倾斜角，平台的高度可旋松螺钉（7）升降，调到合适位置再锁紧螺钉。⑤读数圆盘：它是读数用的装置。它由可绕仪器主轴转动的刻度盘和游标盘组成。刻度盘上刻有720个等分刻线，格值为。在游标盘对称方向设有两个角游标。这是因为读数时，要读出两个游标处的读数值，然后取平均值，这样可消除刻度盘和游标盘的圆心与仪器主轴的轴心不重合所引起的偏心误差。其读数方法与游标卡尺相似，区别在于，这里读出的是角度而不是长度。读数时，以角标零线为准，读出刻度盘上的度值，再找游标上与刻度盘上刚好重合的刻线为所求之分值。如果游标零线落在半度刻线之外，则读数应加上。2、分光计的调整原理及方法基本要求为：①用自准法调节望远镜对平行光聚焦；②用自准法调节望远镜垂直于仪器的公共轴；③使平行光管发出平行光，且平行光管的光轴垂直于仪器的公共轴。关键是调节好望远镜，因为其他的调节可以以望远镜为标准。调节方法分为以下几步：（Ⅰ）调节望远镜（ⅰ）目镜调焦距：使眼睛通过目镜能清楚的看到如图3所示的分划板上的刻...
