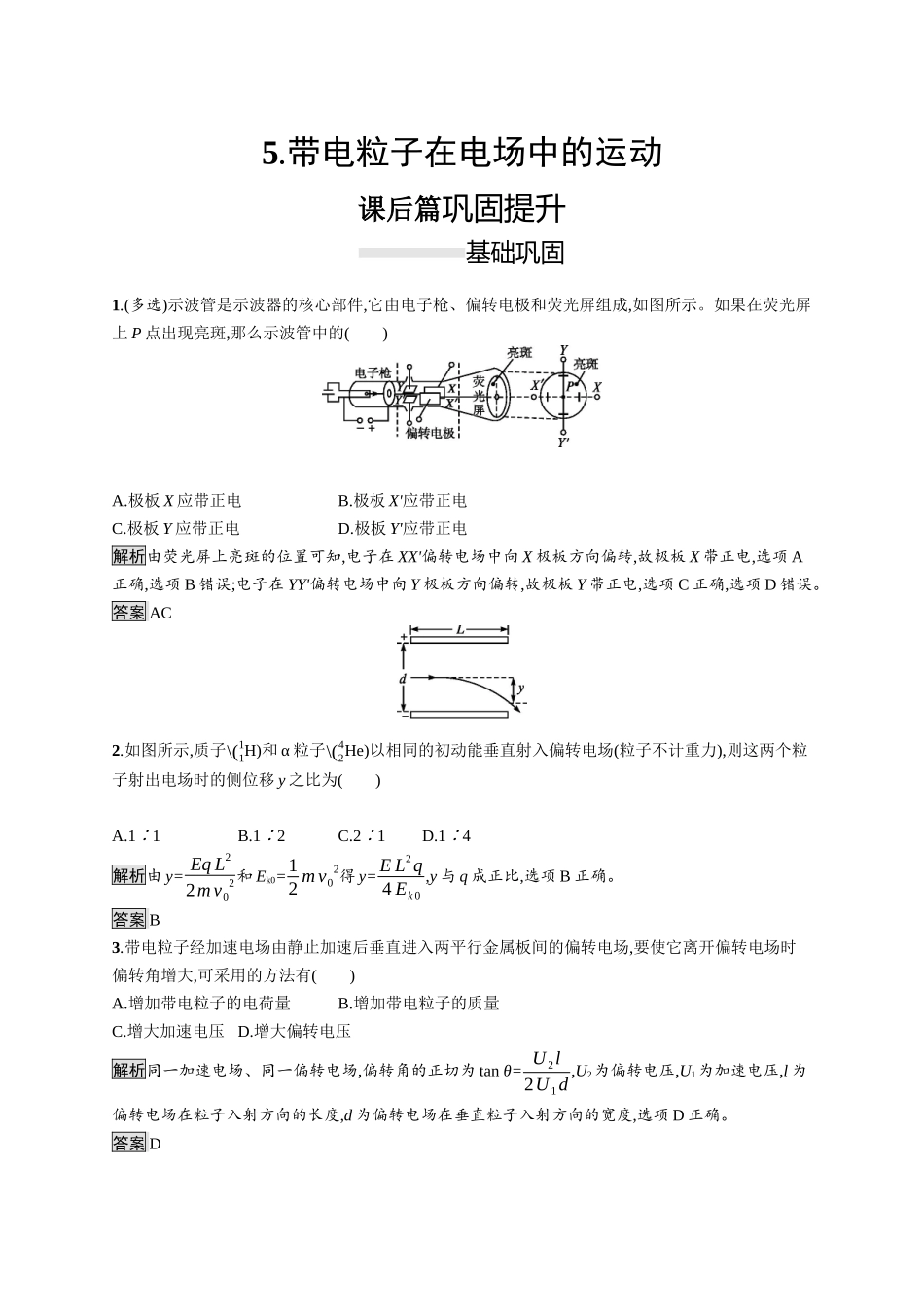

5.带电粒子在电场中的运动课后篇巩固提升基础巩固1.(多选)示波管是示波器的核心部件,它由电子枪、偏转电极和荧光屏组成,如图所示。如果在荧光屏上P点出现亮斑,那么示波管中的()A.极板X应带正电B.极板X'应带正电C.极板Y应带正电D.极板Y'应带正电解析由荧光屏上亮斑的位置可知,电子在XX'偏转电场中向X极板方向偏转,故极板X带正电,选项A正确,选项B错误;电子在YY'偏转电场中向Y极板方向偏转,故极板Y带正电,选项C正确,选项D错误。答案AC2.如图所示,质子\(11H)和α粒子\(24He)以相同的初动能垂直射入偏转电场(粒子不计重力),则这两个粒子射出电场时的侧位移y之比为()A.1∶1B.1∶2C.2∶1D.1∶4解析由y=EqL22mv02和Ek0=12mv02得y=EL2q4Ek0,y与q成正比,选项B正确。答案B3.带电粒子经加速电场由静止加速后垂直进入两平行金属板间的偏转电场,要使它离开偏转电场时偏转角增大,可采用的方法有()A.增加带电粒子的电荷量B.增加带电粒子的质量C.增大加速电压D.增大偏转电压解析同一加速电场、同一偏转电场,偏转角的正切为tanθ=U2l2U1d,U2为偏转电压,U1为加速电压,l为偏转电场在粒子入射方向的长度,d为偏转电场在垂直粒子入射方向的宽度,选项D正确。答案D4.如图所示,有一带电粒子贴着A板沿水平方向射入匀强电场,当偏转电压为U1时,带电粒子沿①轨迹从两板正中间飞出;当偏转电压为U2时,带电粒子沿②轨迹落到B板中间;设粒子两次射入电场的水平速率相同,则两次偏转电压之比为()A.U1∶U2=1∶8B.U1∶U2=1∶4C.U1∶U2=1∶2D.U1∶U2=1∶1解析设偏转电极板长为l,板间距离为d,当偏转电压为U1时,d2=qU12md(lv0)2,当偏转电压为U2时,d=qU22mdl2v02,解得U1∶U2=1∶8。答案A5.(多选)如图所示,平行板电容器的两个极板与水平地面成一角度,两极板与一直流电源相连。若一带电粒子恰能沿图中所示水平直线通过电容器,则在此过程中,该粒子()A.所受重力与静电力平衡B.电势能逐渐增加C.动能逐渐增加D.做匀变速直线运动解析粒子做直线运动,其重力和静电力的合力应与速度共线,如图所示。重力与静电力不共线,不可能平衡,选项A错误;粒子运动过程中静电力做负功,因而电势能增加,选项B正确;合力做负功,动能减小,选项C错误;电容器的极板与直流电源相连,即其电压、板间的电场强度不变,则静电力不变,合力恒定,因而粒子做匀变速直线运动,选项D正确。答案BD6.如图所示,一充电后的平行板电容器的两极板相距l。在正极板附近有一质量为M、电荷量为q(q>0)的粒子;在负极板附近有一质量为m、电荷量为-q的粒子...
