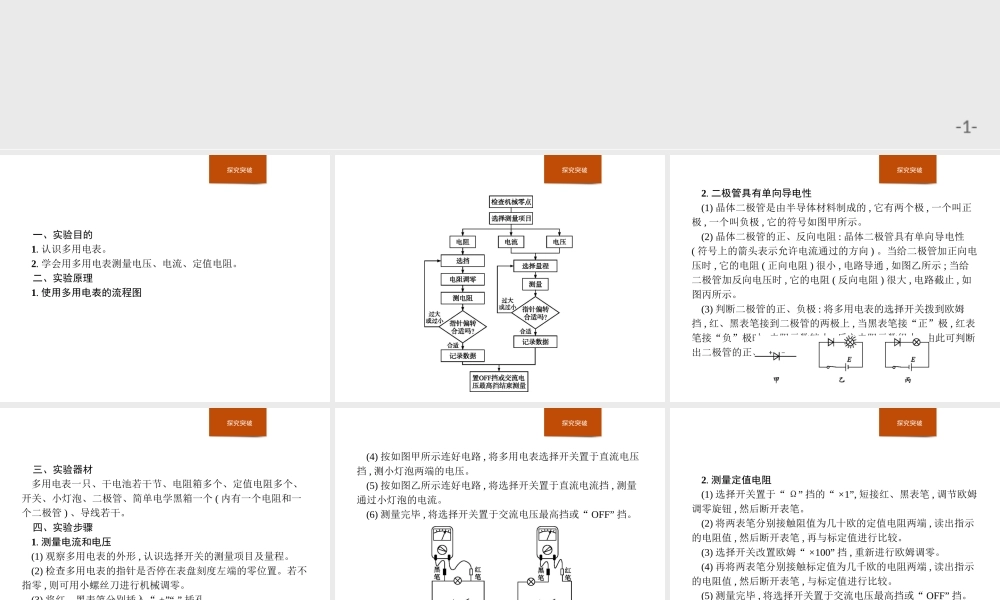

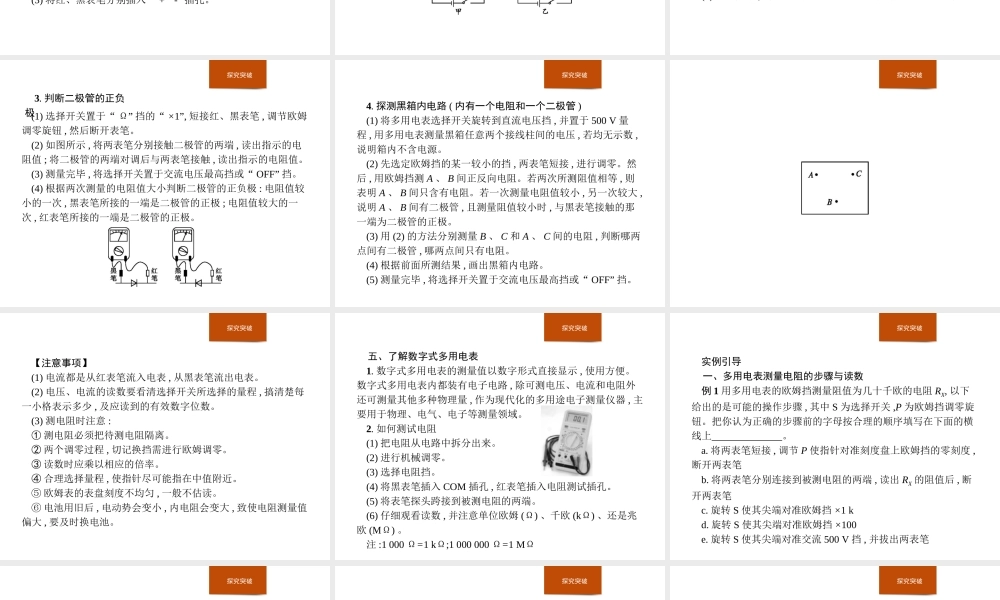

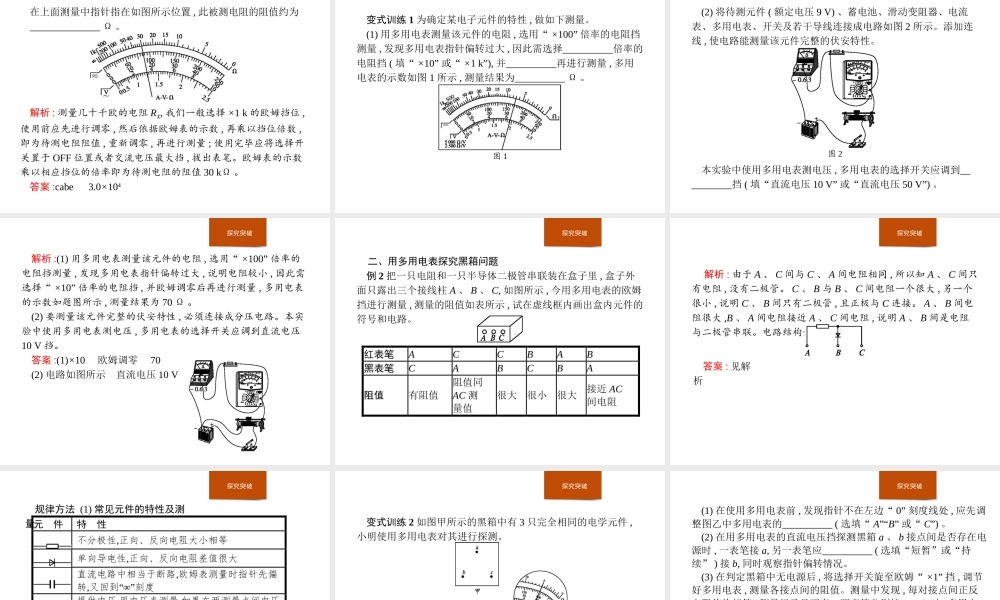

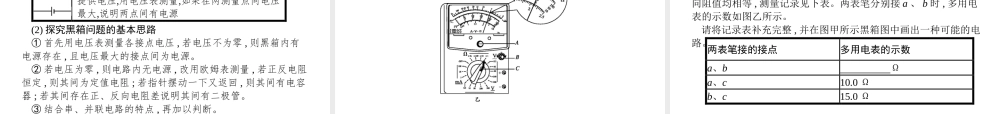

-1-5.实验:练习使用多用电表探究突破一、实验目的1.认识多用电表。2.学会用多用电表测量电压、电流、定值电阻。二、实验原理1.使用多用电表的流程图探究突破探究突破2.二极管具有单向导电性(1)晶体二极管是由半导体材料制成的,它有两个极,一个叫正极,一个叫负极,它的符号如图甲所示。(2)晶体二极管的正、反向电阻:晶体二极管具有单向导电性(符号上的箭头表示允许电流通过的方向)。当给二极管加正向电压时,它的电阻(正向电阻)很小,电路导通,如图乙所示;当给二极管加反向电压时,它的电阻(反向电阻)很大,电路截止,如图丙所示。(3)判断二极管的正、负极:将多用电表的选择开关拨到欧姆挡,红、黑表笔接到二极管的两极上,当黑表笔接“正”极,红表笔接“负”极时,电阻示数较小,反之电阻示数很大,由此可判断出二极管的正、负极。探究突破三、实验器材多用电表一只、干电池若干节、电阻箱多个、定值电阻多个、开关、小灯泡、二极管、简单电学黑箱一个(内有一个电阻和一个二极管)、导线若干。四、实验步骤1.测量电流和电压(1)观察多用电表的外形,认识选择开关的测量项目及量程。(2)检查多用电表的指针是否停在表盘刻度左端的零位置。若不指零,则可用小螺丝刀进行机械调零。(3)将红、黑表笔分别插入“+”“-”插孔。探究突破(4)按如图甲所示连好电路,将多用电表选择开关置于直流电压挡,测小灯泡两端的电压。(5)按如图乙所示连好电路,将选择开关置于直流电流挡,测量通过小灯泡的电流。(6)测量完毕,将选择开关置于交流电压最高挡或“OFF”挡。探究突破2.测量定值电阻(1)选择开关置于“Ω”挡的“×1”,短接红、黑表笔,调节欧姆调零旋钮,然后断开表笔。(2)将两表笔分别接触阻值为几十欧的定值电阻两端,读出指示的电阻值,然后断开表笔,再与标定值进行比较。(3)选择开关改置欧姆“×100”挡,重新进行欧姆调零。(4)再将两表笔分别接触标定值为几千欧的电阻两端,读出指示的电阻值,然后断开表笔,与标定值进行比较。(5)测量完毕,将选择开关置于交流电压最高挡或“OFF”挡。探究突破3.判断二极管的正负极(1)选择开关置于“Ω”挡的“×1”,短接红、黑表笔,调节欧姆调零旋钮,然后断开表笔。(2)如图所示,将两表笔分别接触二极管的两端,读出指示的电阻值;将二极管的两端对调后与两表笔接触,读出指示的电阻值。(3)测量完毕,将选择开关置于交流电压最高挡或“OFF”挡。(4)根据两次测量的电阻值大小判断二极管的正负极:电阻值较小的一次,黑表笔所接的一端是二极管的正极;电阻值...
