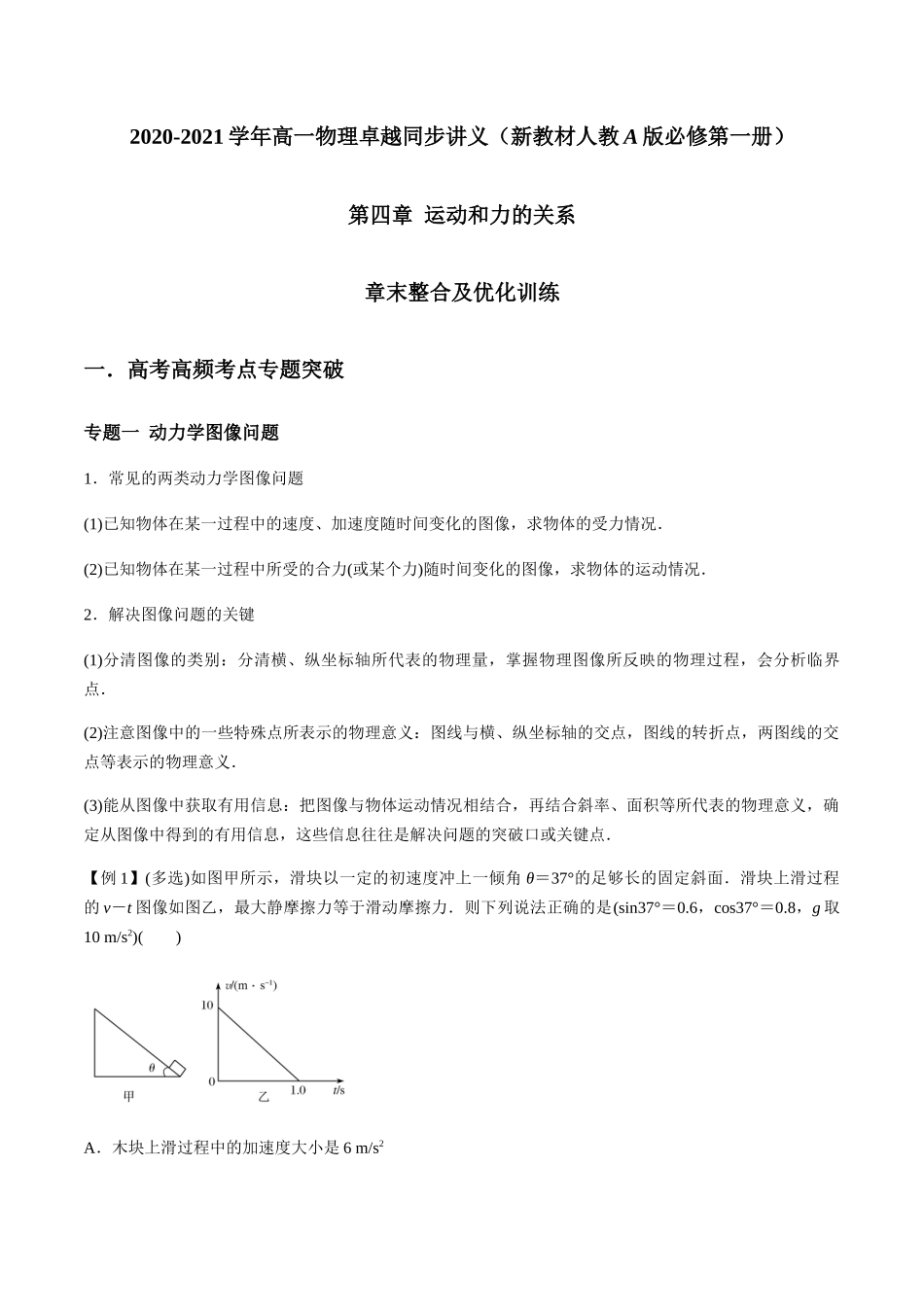

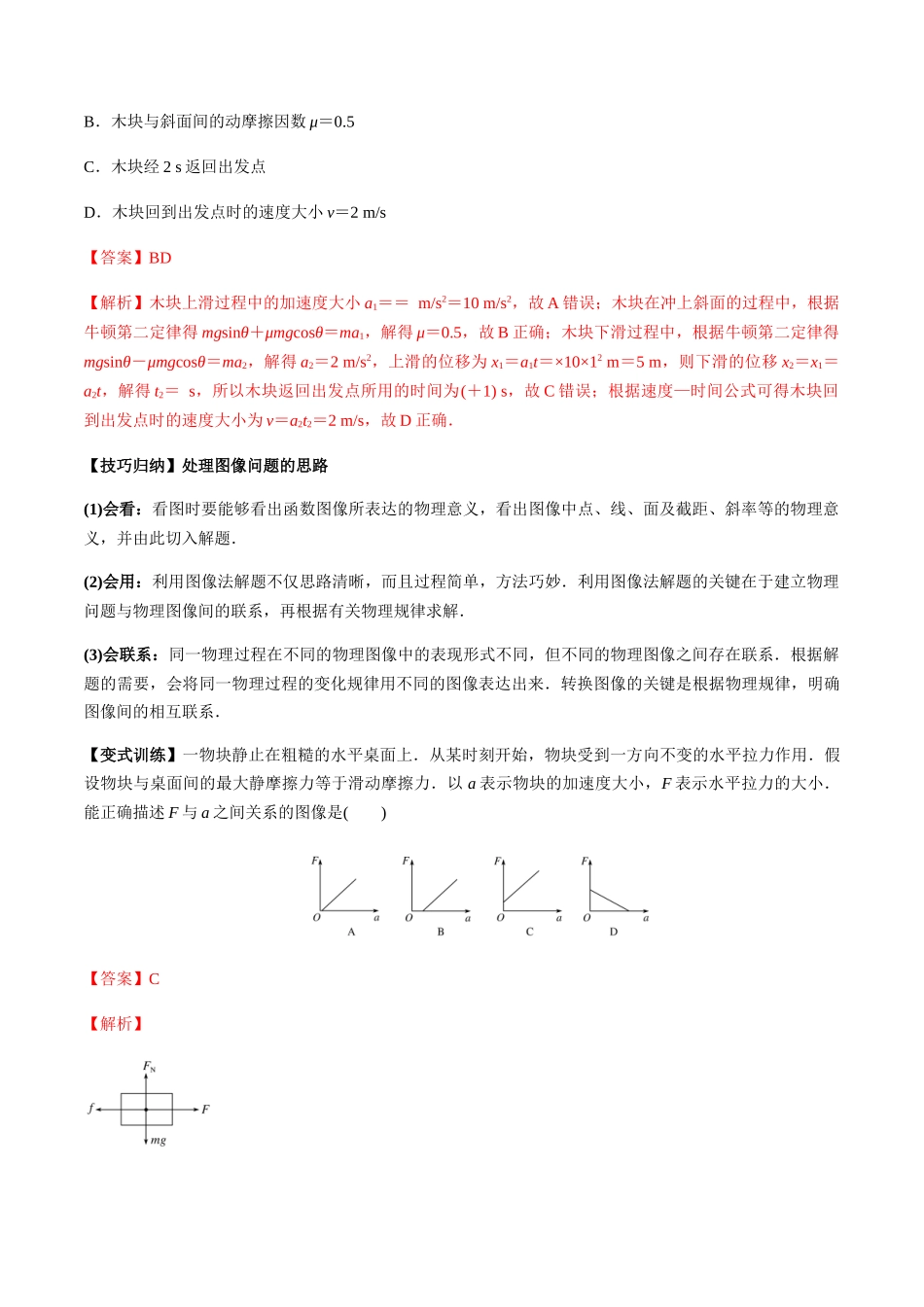

2020-2021学年高一物理卓越同步讲义（新教材人教A版必修第一册）第四章运动和力的关系章末整合及优化训练一．高考高频考点专题突破专题一动力学图像问题1．常见的两类动力学图像问题(1)已知物体在某一过程中的速度、加速度随时间变化的图像，求物体的受力情况．(2)已知物体在某一过程中所受的合力(或某个力)随时间变化的图像，求物体的运动情况．2．解决图像问题的关键(1)分清图像的类别：分清横、纵坐标轴所代表的物理量，掌握物理图像所反映的物理过程，会分析临界点．(2)注意图像中的一些特殊点所表示的物理意义：图线与横、纵坐标轴的交点，图线的转折点，两图线的交点等表示的物理意义．(3)能从图像中获取有用信息：把图像与物体运动情况相结合，再结合斜率、面积等所代表的物理意义，确定从图像中得到的有用信息，这些信息往往是解决问题的突破口或关键点．【例1】(多选)如图甲所示，滑块以一定的初速度冲上一倾角θ＝37°的足够长的固定斜面．滑块上滑过程的v－t图像如图乙，最大静摩擦力等于滑动摩擦力．则下列说法正确的是(sin37°＝0.6，cos37°＝0.8，g取10m/s2)()A．木块上滑过程中的加速度大小是6m/s2B．木块与斜面间的动摩擦因数μ＝0.5C．木块经2s返回出发点D．木块回到出发点时的速度大小v＝2m/s【答案】BD【解析】木块上滑过程中的加速度大小a1＝＝m/s2＝10m/s2，故A错误；木块在冲上斜面的过程中，根据牛顿第二定律得mgsinθ＋μmgcosθ＝ma1，解得μ＝0.5，故B正确；木块下滑过程中，根据牛顿第二定律得mgsinθ－μmgcosθ＝ma2，解得a2＝2m/s2，上滑的位移为x1＝a1t＝×10×12m＝5m，则下滑的位移x2＝x1＝a2t，解得t2＝s，所以木块返回出发点所用的时间为(＋1)s，故C错误；根据速度—时间公式可得木块回到出发点时的速度大小为v＝a2t2＝2m/s，故D正确．【技巧归纳】处理图像问题的思路(1)会看：看图时要能够看出函数图像所表达的物理意义，看出图像中点、线、面及截距、斜率等的物理意义，并由此切入解题．(2)会用：利用图像法解题不仅思路清晰，而且过程简单，方法巧妙．利用图像法解题的关键在于建立物理问题与物理图像间的联系，再根据有关物理规律求解．(3)会联系：同一物理过程在不同的物理图像中的表现形式不同，但不同的物理图像之间存在联系．根据解题的需要，会将同一物理过程的变化规律用不同的图像表达出来．转换图像的关键是根据物理规律，明确图像间的相互联系．【变式训练】一物块静止在粗糙的水平桌面上．从某...
