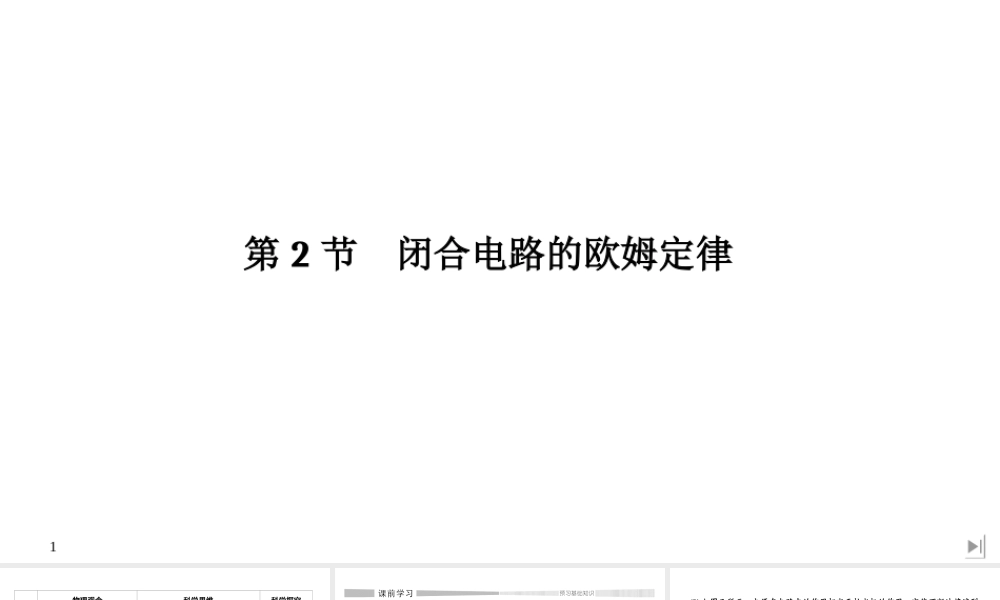

1第2节闭合电路的欧姆定律2核心素养物理观念科学思维科学探究1.知道什么是电源，了解电路中静电力和非静电力做功与能量转化的关系。2.知道电动势的定义式。3.了解电源的内阻。4.了解内电路、外电路，知道电动势与内、外电压的关系。5.掌握闭合电路欧姆定律并会进行有关计算。1.通过类比的方法使学生加深对电源及电动势概念的理解，会用电动势的定义式进行简单计算。2.会用闭合电路欧姆定律分析路端电压与负载的关系，培养逻辑思维能力。3.会从公式和图像两个角度分析路端电压U与电流I的关系，培养用图像法表述和分析图像问题的能力。收集信息，了解各种型号的电源、电池，知道同一种类的电池电动势相同，但内阻和容量不同。3知识点一电动势[观图助学](1)如图甲所示，水池A、B的水面有一定的高度差，若在A、B之间用一细管连起来，则水在重力的作用下定向运动，A、B之间的高度差很快消失。在这个过程中，水管中只有一个短暂水流。怎样才能保持A、B之间稳定的高度差，在A、B之间形成持续的水流呢？4(2)如图乙所示，电源在电路中的作用相当于抽水机的作用，它能不断地将流到负极的正电荷搬运到正极，从而保持正、负极间有稳定的电势差，维持电路中有持续的电流。电源是通过什么力做功实现这个功能的？甲乙51.电源(1)定义：通过非静电力做功把________________转化为________的装置。(2)能量转化：在电源内部，非静电力做正功，其他形式的能转化为________，在电源外部，________做正功，________转化为其他形式的能。其他形式的能电势能电势能静电力电势能62.电动势非静电力做功(1)物理意义：反映电源________________的本领的大小。(2)大小：在数值上等于非静电力把1C的________在电源内部从负极移送到正极所做的功。即E＝W非q。(3)单位：________(V)。(4)大小的决定因素：由电源中____________的特性决定，跟电源的体积无关，跟________也无关。正电荷伏特非静电力外电路7(5)常用电池的电动势1.5干电池铅蓄电池锂电池锌汞电池________V________V3V或3.6V1.2V3.内阻：电源内部________的电阻。4.容量：电池放电时能输出的总电荷量，其单位是：A·h或mA·h。2导体8√[思考判断](1)在电源内部，正电荷向正极移动过程中，静电力做负功，电荷电势能增加。()(2)电源的电动势跟电源内非静电力做的功成正比，跟通过的电荷量成反比。()(3)E＝Wq只是电动势的定义式而非决定式，电动势的大小由电源中非静电力的特性决定。()(4)容量越大的电池，储存的化学能越多...
