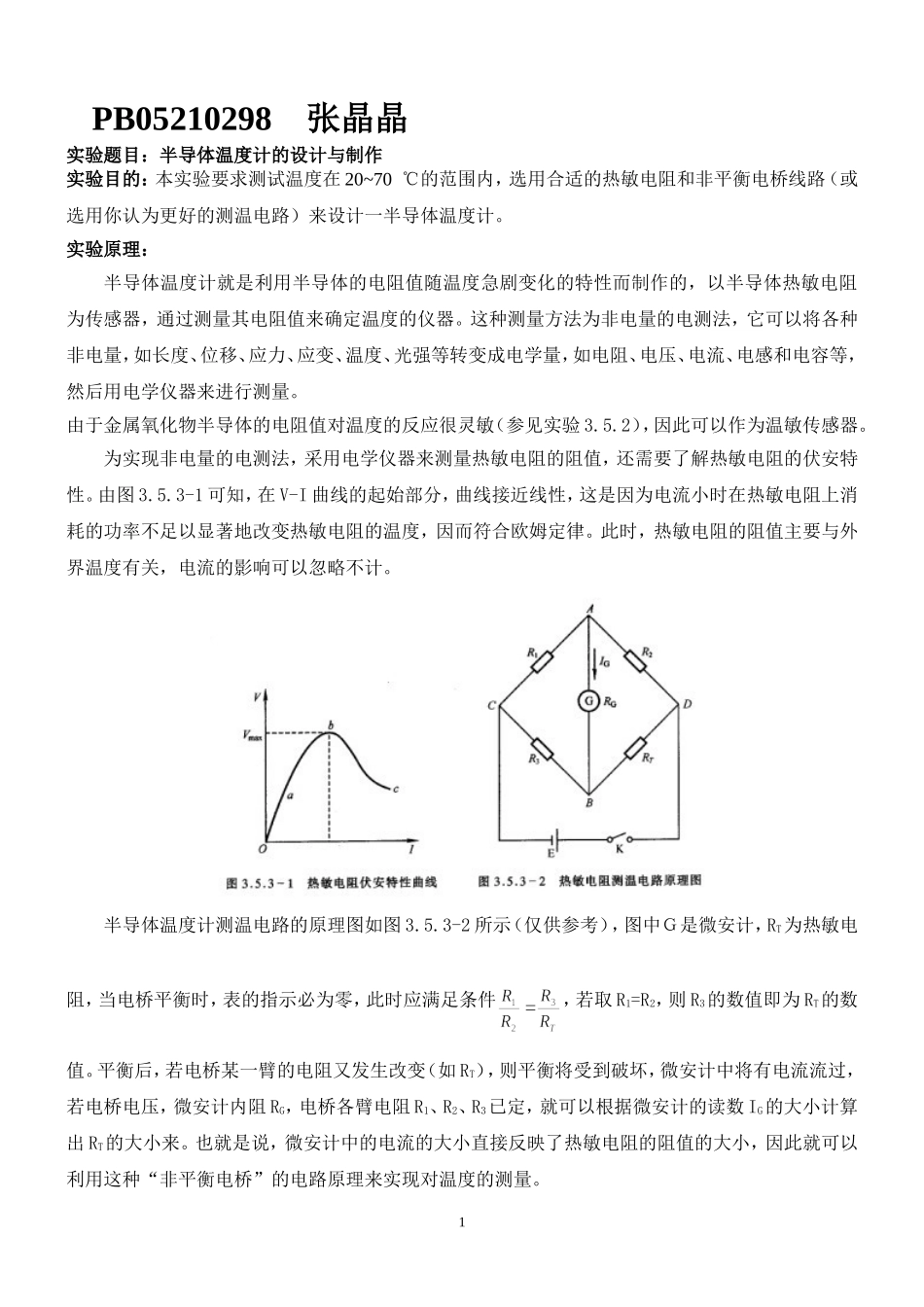

PB05210298张晶晶实验题目：半导体温度计的设计与制作实验目的：本实验要求测试温度在20~70℃的范围内，选用合适的热敏电阻和非平衡电桥线路（或选用你认为更好的测温电路）来设计一半导体温度计。实验原理：半导体温度计就是利用半导体的电阻值随温度急剧变化的特性而制作的，以半导体热敏电阻为传感器，通过测量其电阻值来确定温度的仪器。这种测量方法为非电量的电测法，它可以将各种非电量，如长度、位移、应力、应变、温度、光强等转变成电学量，如电阻、电压、电流、电感和电容等，然后用电学仪器来进行测量。由于金属氧化物半导体的电阻值对温度的反应很灵敏（参见实验3.5.2），因此可以作为温敏传感器。为实现非电量的电测法，采用电学仪器来测量热敏电阻的阻值，还需要了解热敏电阻的伏安特性。由图3.5.3-1可知，在V-I曲线的起始部分，曲线接近线性，这是因为电流小时在热敏电阻上消耗的功率不足以显著地改变热敏电阻的温度，因而符合欧姆定律。此时，热敏电阻的阻值主要与外界温度有关，电流的影响可以忽略不计。半导体温度计测温电路的原理图如图3.5.3-2所示（仅供参考），图中Ｇ是微安计，RT为热敏电阻，当电桥平衡时，表的指示必为零，此时应满足条件，若取R1=R2，则R3的数值即为RT的数值。平衡后，若电桥某一臂的电阻又发生改变（如RT），则平衡将受到破坏，微安计中将有电流流过，若电桥电压，微安计内阻RG，电桥各臂电阻R1、R2、R3已定，就可以根据微安计的读数IG的大小计算出RT的大小来。也就是说，微安计中的电流的大小直接反映了热敏电阻的阻值的大小，因此就可以利用这种“非平衡电桥”的电路原理来实现对温度的测量。1由上述可知，可由E、RG、R1G、R2确定IG和RT的关系，以下确定E和R1、R2、R3。由电桥原理可知：当热敏电阻的阻值在测温量程的下限RT1时，要求微安计的读数为零（即IG=0），此时电桥处于平衡状态，满足平衡条件。若取R1=R2，则R3=RT1，即R3就是热敏电阻处在测温量程的下限温度时的电阻值，由此也就决定了R3的电阻值。当温度增加时，热敏电阻的电阻值就会减小，电桥出现不平衡，在微安计中就有电流流过。当热敏电阻处在测温量程的上限温度电阻值RT2时，要求微安计的读数为满刻度。此时，流入微安计中的电流IG与加在电桥两端的电压VCD和R1、R2有关，由于选取起始状态（IG=0时）是对称电桥，即R1=R2，故IG只与VCD和RT2有关。若流入热敏电阻RT中的电流IT比流入微安计内的电流IG大得多（即），则加在电桥两端上的电压...
