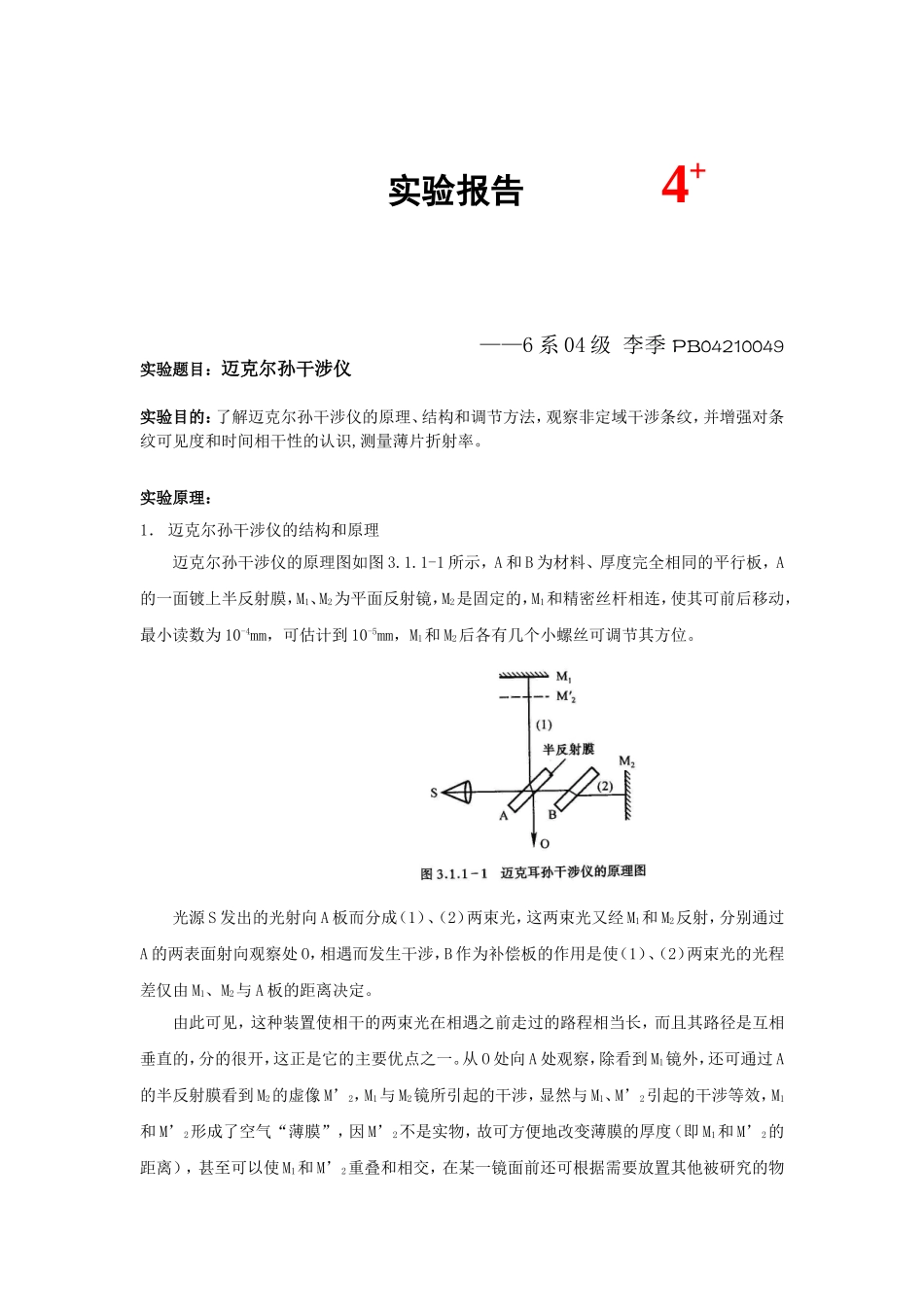

实验报告4+——6系04级李季PB04210049实验题目：迈克尔孙干涉仪实验目的：了解迈克尔孙干涉仪的原理、结构和调节方法，观察非定域干涉条纹，并增强对条纹可见度和时间相干性的认识,测量薄片折射率。实验原理：1．迈克尔孙干涉仪的结构和原理迈克尔孙干涉仪的原理图如图3.1.1-1所示，A和B为材料、厚度完全相同的平行板，A的一面镀上半反射膜，M1、M2为平面反射镜，M2是固定的，M1和精密丝杆相连，使其可前后移动，最小读数为10-4mm，可估计到10-5mm，M1和M2后各有几个小螺丝可调节其方位。光源S发出的光射向A板而分成（1）、（2）两束光，这两束光又经M1和M2反射，分别通过A的两表面射向观察处O，相遇而发生干涉，B作为补偿板的作用是使（1）、（2）两束光的光程差仅由M1、M2与A板的距离决定。由此可见，这种装置使相干的两束光在相遇之前走过的路程相当长，而且其路径是互相垂直的，分的很开，这正是它的主要优点之一。从O处向A处观察，除看到M1镜外，还可通过A的半反射膜看到M2的虚像M’2，M1与M2镜所引起的干涉，显然与M1、M’2引起的干涉等效，M1和M’2形成了空气“薄膜”，因M’2不是实物，故可方便地改变薄膜的厚度（即M1和M’2的距离），甚至可以使M1和M’2重叠和相交，在某一镜面前还可根据需要放置其他被研究的物体，这些都为其广泛的应用提供了方便。2．透明薄片折射率的测量首先利用白光判断出中央条纹的位置，从而定出的位置。这是由于白光使连续光谱，只有在的附近才能在和的交线处观察到干涉条纹。当视场中出现中央条纹之后，在与A之间放入折射率为n、厚度为l的透明物体，则此时程差要比原来增大因而中央条纹移出视场范围，如果将向A前移d，使，则中央条纹会重新出现，测出d及l，可由下式求出折射率n。实验内容1．观察非定域干涉条纹（1）打开He-Ne激光器，使激光束基本垂直M2面，在光源前放一小孔光阑，调节M2上的三个螺钉（有时还需调节M1后面的三个螺钉），使从小孔出射的激光束，经M1与M2反射后在毛玻璃上重合，这时能在毛玻璃上看到两排光点一一重合。（2）去掉小孔光阑，换上短焦距透镜而使光源成为发散光束，在两光束程差不太大时，在毛玻璃屏上可观察到干涉条纹，轻轻调节M2后的螺钉，应出现圆心基本在毛玻璃屏中心的圆条纹。（3）转动鼓轮，观察干涉条纹的形状，疏密及中心“吞”、“吐”条纹随程差的改变而变化的情况。2．调节观察白光干涉条纹，测透明薄片的折射率。数据处理：样品编号：10123µ§(mm)31.0348631.0364831....
